SATEL GPRS-T1 7
4.3 D ESCRIPTION DU PROGRAMME
4.3.1 M ENU PRINCIPAL

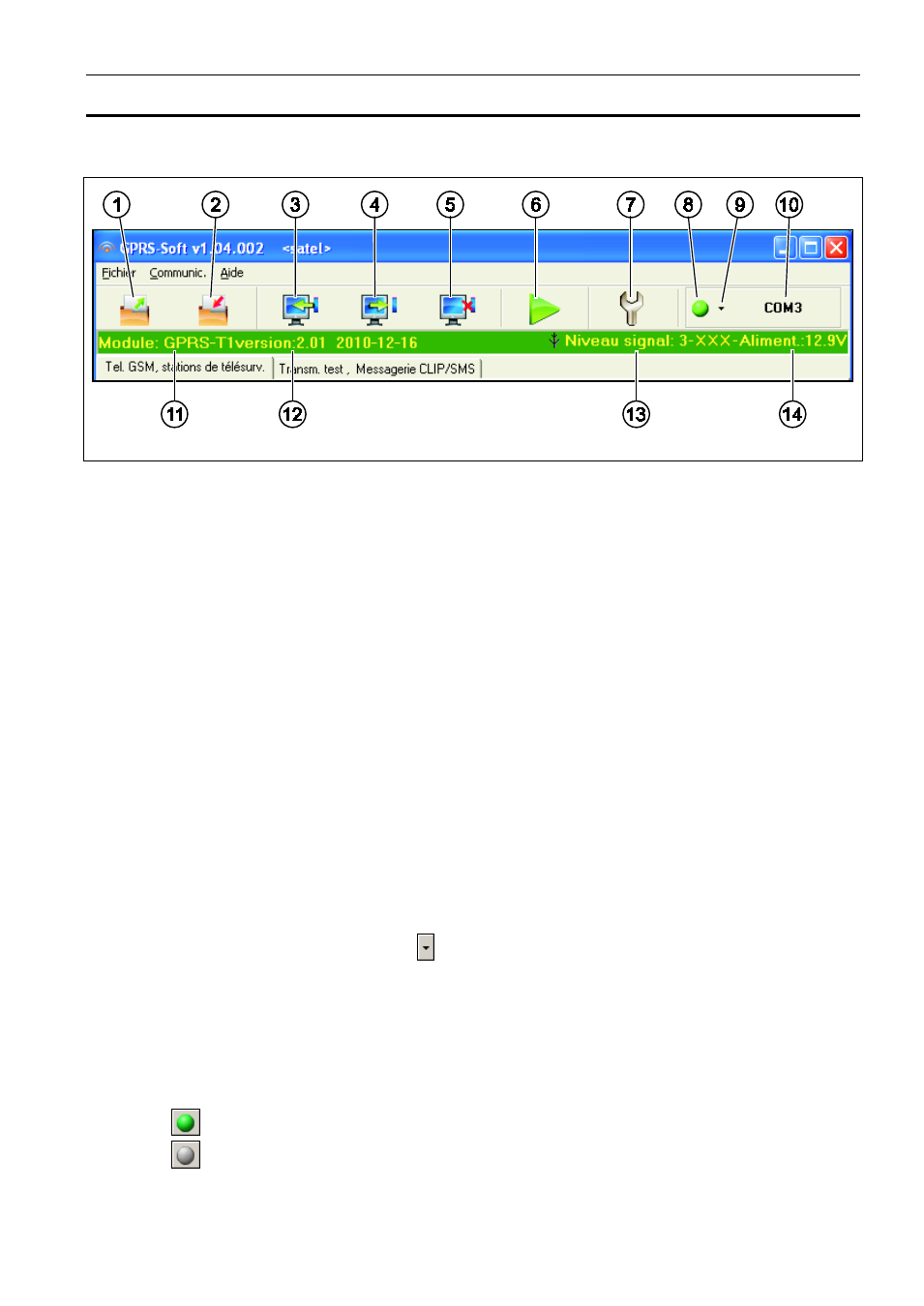

Fig. 6. Menu principal du programme GPRS-T1.
Légende de la figure 6 :
1 - Lecture depuis le fichier – le bouton permet de charger les données de configuration
depuis le fichier.
2 - Enregistrement au fichier – le bouton permet l'enregistrement des données de
configuration dans le fichier.
3 - Lecture – le bouton permet la lecture des données dans le module.
4 - Enregistrement – le bouton permet d'enregistrer des données dans le module.
5 - Arrêter – le bouton permet de terminer la lecture/ l'enregistrement des données.
6 - Démarrage de la transmission de test – le bouton envoie la transmission de test du
convertisseur (en cas de programmation à distance, la transmission de test ne sera
envoyée que lorsque la communication avec le convertisseur aura terminé).
7 - Configuration – le bouton permet d'ouvrir la fenêtre « Connexion ». Cette fenêtre
rend possible la configuration des paramètres relatifs au mode de communication du
programme avec le convertisseur :
– sélectionner le port COM de l’ordinateur par le biais duquel la programmation
locale doit être effectuée ;
– entrer le numéro du port TCP qui sera utilisé pour la programmation à distance du
convertisseur. Les valeurs de 1 à 65535 peuvent être saisies.
8 - Connexion – en fonction du mode de communication avec le convertisseur
sélectionné au moyen du bouton , cliquer sur le bouton pour :
– activer/désactiver le port COM de l’ordinateur (programmation locale par le biais du
port RS-232) ;
– activer/désactiver le serveur (programmation à distance au moyen de la
technologie GPRS et du protocole TCP/IP) – un clic sur le bouton ouvre en même
temps une fenêtre indiquant l’état du serveur.
La couleur du bouton indique l’état actuel de communication :
– – vert – port COM de l’ordinateur activé / serveur actif ;
– – gris – port COM de l’ordinateur désactivé / serveur inactif.
9 - le bouton permet de sélectionner le mode de communication avec le convertisseur :
programmation locale par le biais du port RS-232 ou programmation à distance au
moyen de la technologie GPRS et du protocole TCP/IP.
