SATEL INTEGRA Plus 37
• dans le programme D
LOAD X, fenêtre « Structure », onglet « Matériel » après le clic sur
la carte principale de la centrale.
La valeur programmée des résistances de fin de ligne pour les zones sur la carte
principale s’applique aussi aux zones dans les claviers :
− INT-KLCD et INT-KLCDR en version d’électronique 3.2 et du logiciel 2.11
(ou ultérieure),
− INT-KLFR,
− INT-KSG en version du logiciel 1.02 (ou ultérieure).
− INT-TSG,
− INT-TSI.
La valeur des résistances de fin de ligne pour les zones dans les modules d’extension
des zones en version du logiciel 4.00 ou ultérieure est programmée :
• en mode service à l’aide de la fonction R
ESIST . EOL R1 et R ESIST . EOL R2 (
S
TRUCTURE
M
ATERIEL
M
ODULES D ’ EXTENSION
R
EGLAGES
[nom du module d’extension] R
ESIST .
EOL R1 /
R
ESIST . EOL R2) ;
• dans le programme D
LOAD X, fenêtre « S TRUCTURE », onglet « Matériel » après le clic sur
le module d’extension donné.

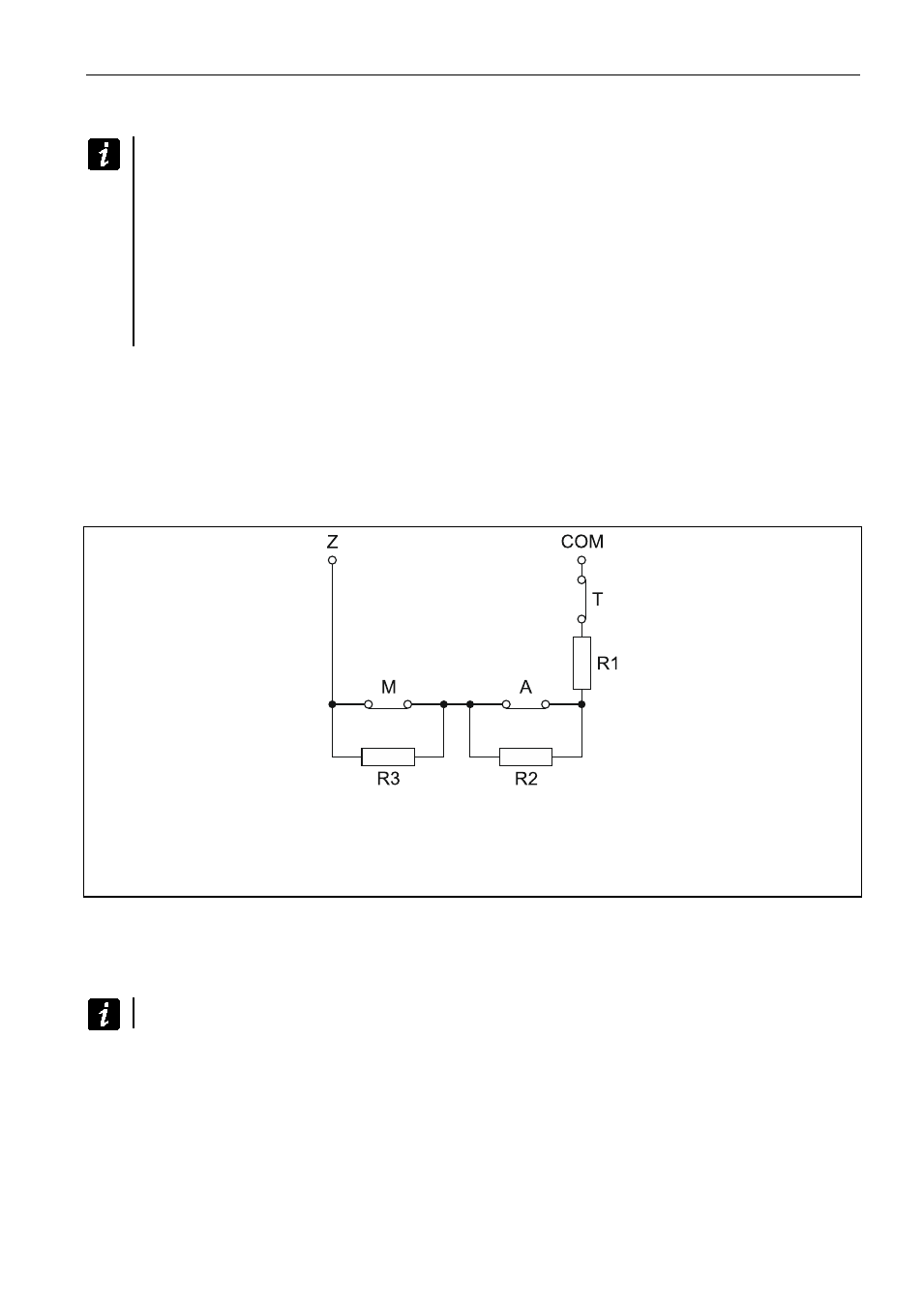

Fig. 4. Numérotation des résistances fin de ligne. T – sabotage. A – alarme. M – masquage.
Pour la configuration EOL et 2EOL, la valeur de la résistance R3 est sans importance.
La valeur de la résistance pour la configuration EOL est la somme des valeurs programmées
pour R1 et R2.
Pour les zones dans le clavier INT-KSG avec le logiciel 1.00 ou 1.01, la valeur
des résistances est définie dans le programme D
LOAD X, fenêtre « Structure », onglet
« Matériel ». Cliquer sur le clavier donné, ensuite sélectionner l’onglet correspondant.
La valeur de ces résistances ne peut pas être programmée à l’aide du clavier.
Il est recommandé d’utiliser la version 1.02 (ou ultérieure) du clavier INT-KSG.
3.3.3 Programmation des zones
Les zones sont programmées :
• dans le clavier en mode service à l’aide des fonctions disponibles au sous-menu
Z ONES ;
• dans le programme D
LOAD X :
1. dans la fenêtre « Structure », onglet « Système » après le clic sur la zone
sélectionnée ;
2. dans la fenêtre « Zones ».
