InstallatIon
HPR800XD Manual Gas – 806492 Révision 1 3-49
Câble d’alimentation principal (dispositif de refroidissement)
Consulter le manuel de l’opérateur du dispositif de refroidissement pour en savoir plus.
Sectionneur

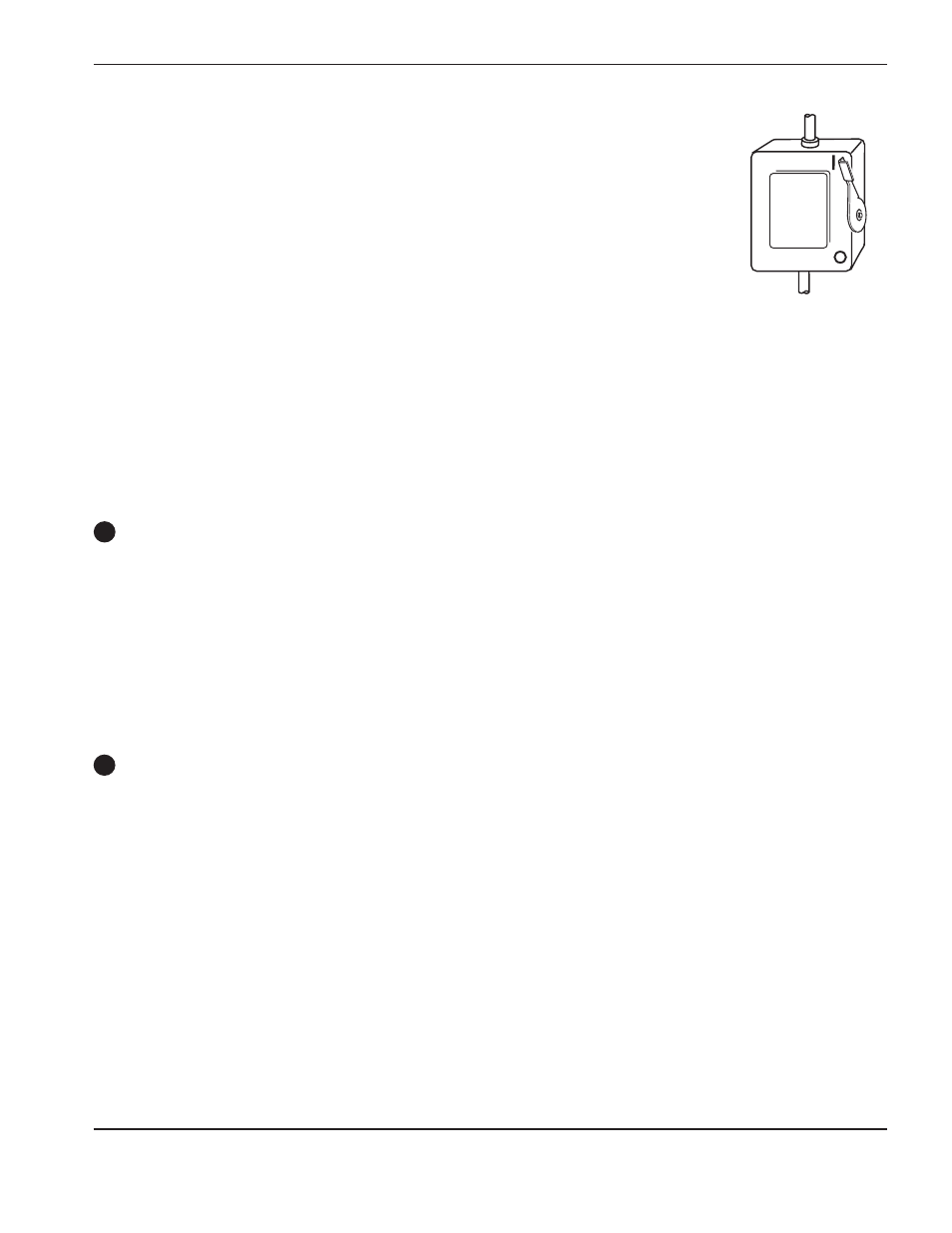

Le sectionneur permet de déconnecter (isoler) la tension d’alimentation. Installer ce dispositif
à proximité de la source de courant pour que l’opérateur puisse y accéder aisément.
L’installation doit être confiée à un électricien agréé et respecter les codes locaux
et nationaux applicables.
Le sectionneur doit :
• Isoler l’équipement électrique et déconnecter tous les conducteurs sous tension
de la tension d’alimentation lorsqu’il est en position arrêt (OFF)
• Posséder une position « arrêt » (OFF) et une position « marche » (ON) clairement
identifiées par « O » (OFF) et « l » (ON)
• Comporter une manette externe pouvant être verrouillée en position arrêt (OFF)
• Comporter un mécanisme automatique servant d’arrêt d’urgence
• Être muni de fusibles à fusion temporisée correspondant au pouvoir de coupure approprié
(voir le tableau ci-dessus).
Câble d’alimentation principal (sources de courant)
Le calibre des fils varie selon la distance entre la prise et la boîte principale. Les calibres de fils indiqués à la page
précédente sont issus du tableau 310.16 du code national de l’électricité (National Electric Code) de 1990
(États-Unis). Utiliser un câble d’alimentation de type SO à quatre conducteurs avec température nominale
du conducteur de 90 ºC. L’installation doit être effectuée par un électricien qualifié.
SWITCH BOX
