Page 90: Montage et alignement de la torche -46
InstallatIon
3-46
HPR800XD Manual Gas
– 806492 Révision 1
Montage et alignement de la torche
Montage de la torche
Installation
1.
Installer la torche (avec faisceaux
de torche fixés) dans son support
de montage.
2.
Positionner la torche
sous
le support
de
montage
de façon à ce que le support
se trouve autour de la
partie inférieure
de la
gaine de torche
sans
toucher
le
raccord rapide de la torche
.
3.
Serrer les vis de fixation.
Note : Le support doit être aussi bas que
possible sur la gaine de torche afin
de minimiser la vibration à l’extrémité
de la torche.

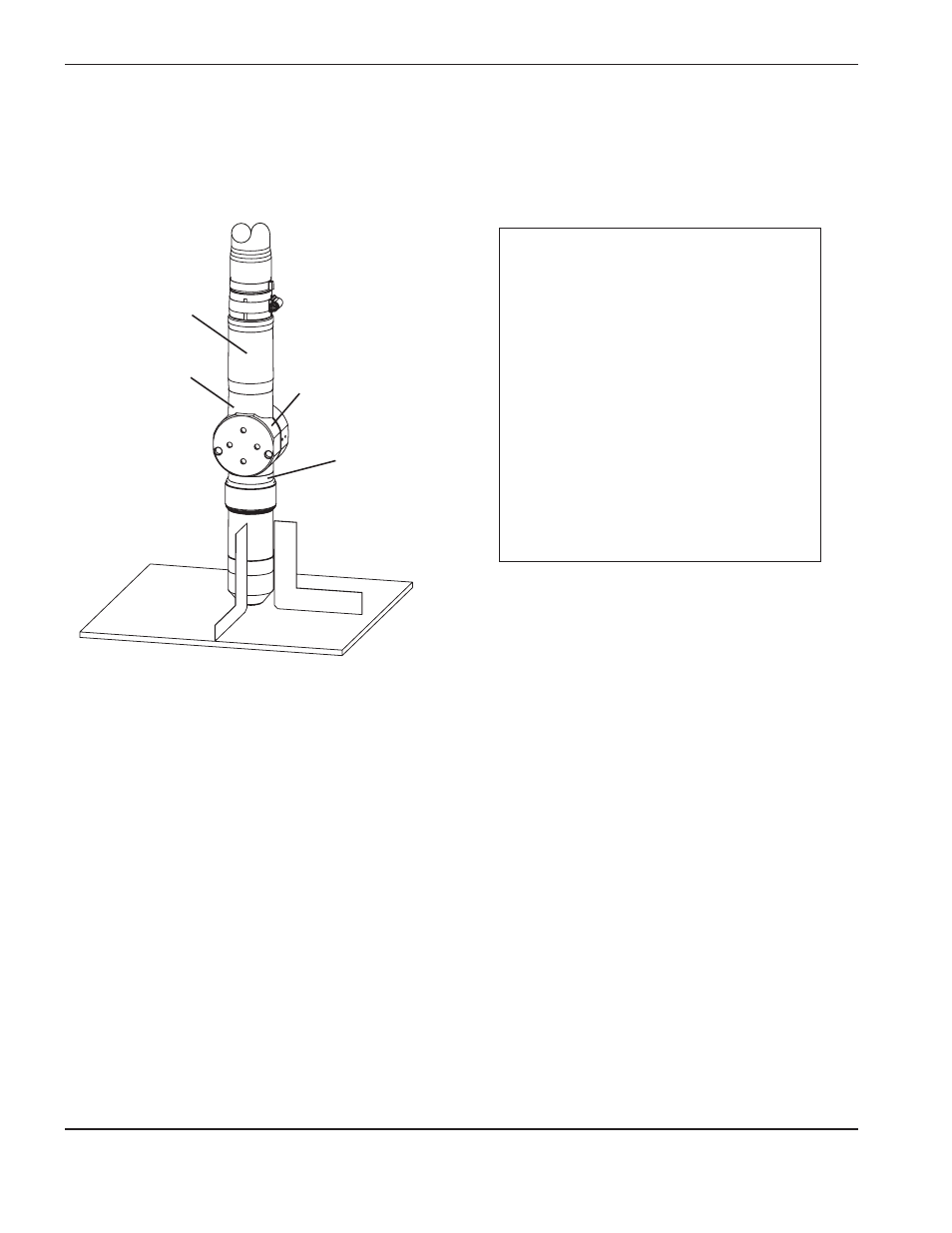

Partie basse de la
gaine de torche
Support de montage
de la torche
(fourni par le client)
Partie haute de la
gaine de torche
Prise du raccord
rapide
Alignement de la torche
P
our aligner la torche à angle droit sur la pièce à couper, utiliser une équerre. Voir la figure ci-dessus.
