SpécificationS

HPR800XD Manual Gas

– 806492 Révision 1

2-11

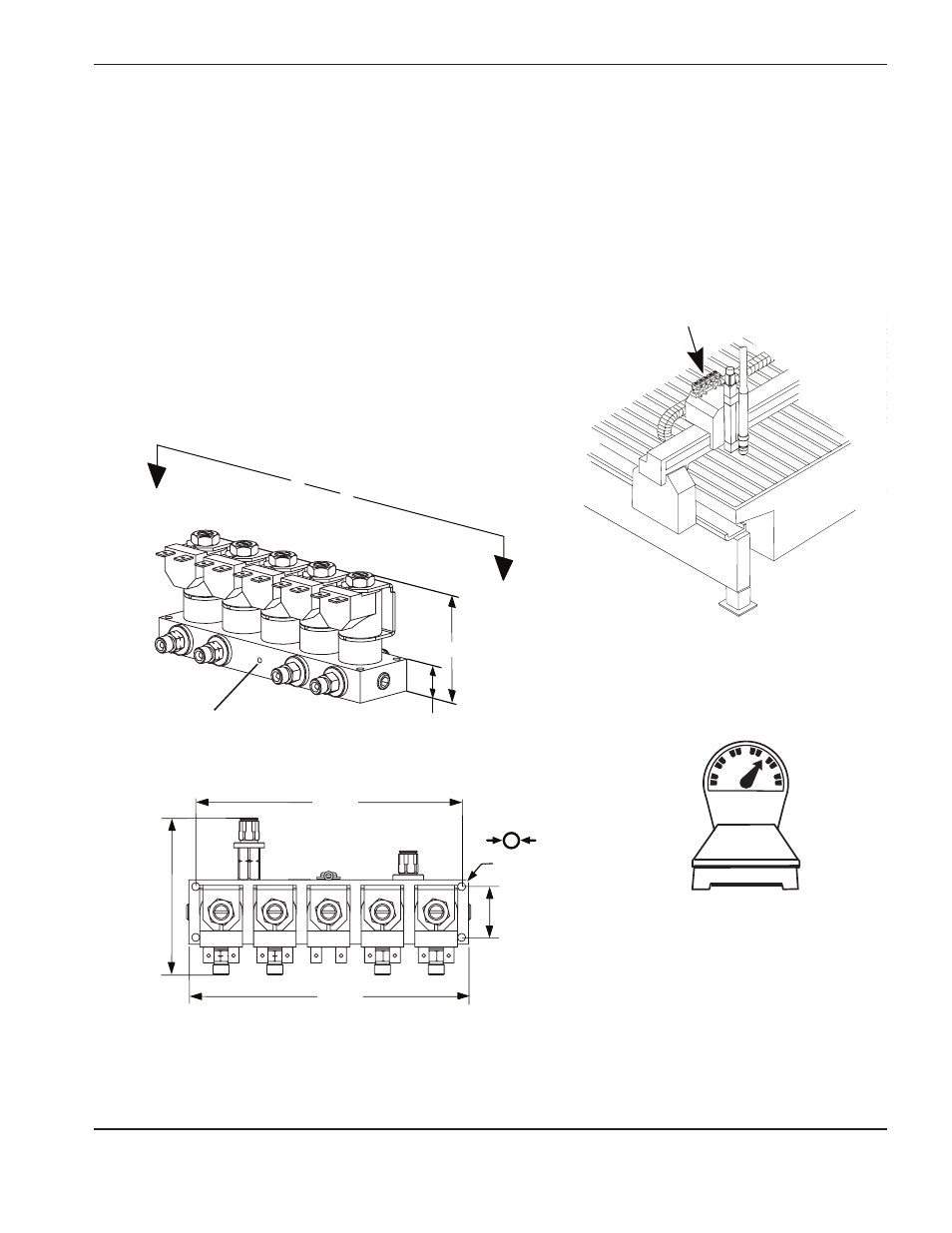

Bloc d’électrovannes – 078534

• La longueur maximale du câble entre le bloc d’électrovannes et le dispositif de réglage en hauteur de la torche

est de 1,8 m.

• Sur les grandes tables, monter le bloc d’électrovannes sur le chariot de la torche. Sur les petites tables, il est

possible de la monter sur un support, juste au-dessus du pont.

• Le trou d’évent sur le collecteur doit être dégagé en permanence.

A - A

70 mm

165 mm

30 mm

4,7 mm

157 mm

92 mm

19 mm

1,1 kg

Trou d’event :

Ne pas obstruer
