Annexe C – AppliCAtions robotisées
HPR800XD Manual Gas – 806492 Révision 1 c-3

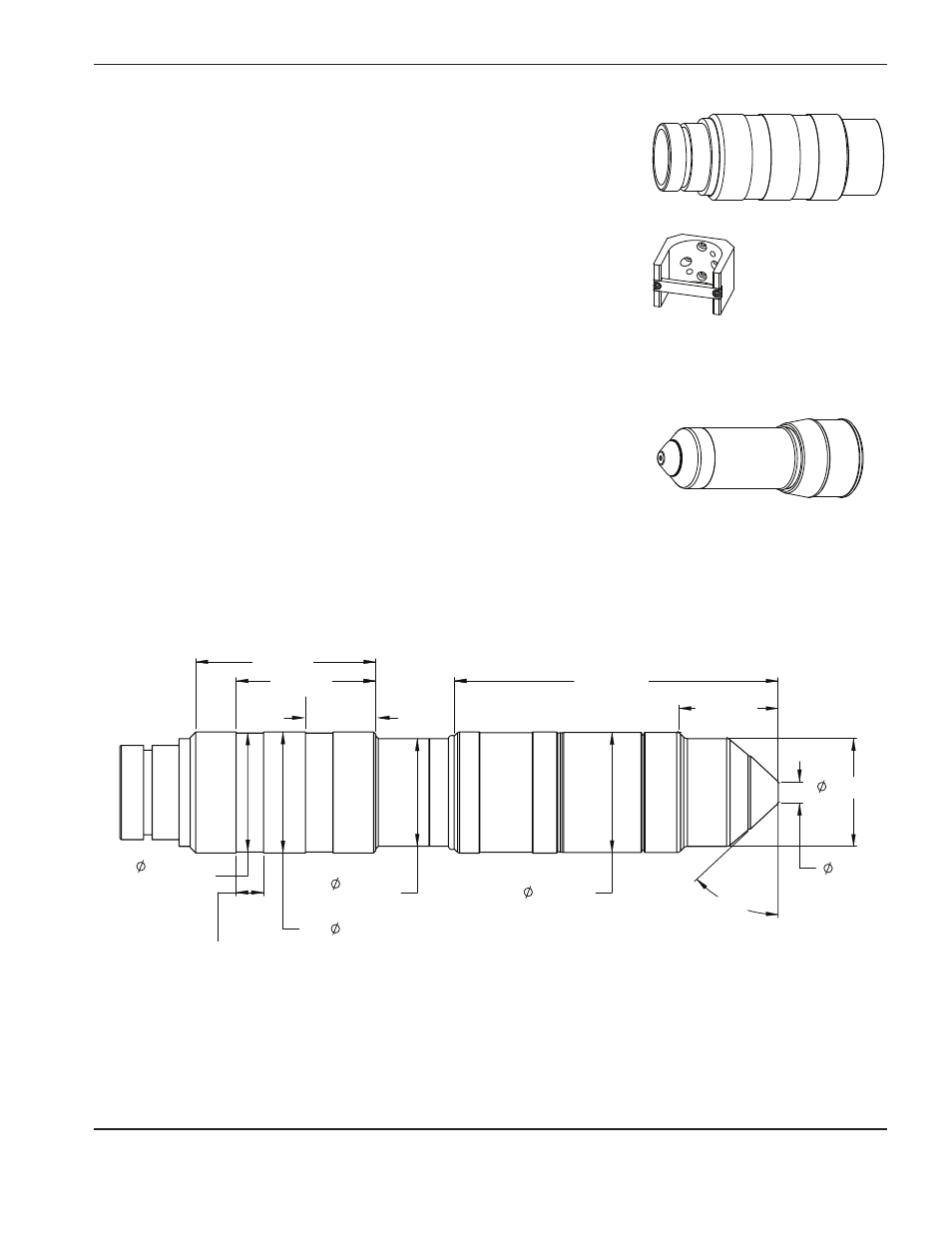

Collier de montage rotatif (en option) – 220864
Le collier rotatif est conçu pour être utilisé lorsque les faisceaux de torche
sont tordus plusieurs fois. C’est un composant optionnel qui n’est pas
nécessaire pour l’utilisation des faisceaux de torche indiqués ci-dessus.
La longueur du collier rotatif est de 114,3 mm.
Connecteur du collier de montage rotatif – 220900
Le diamètre du collier rotatif est plus grand que celui des colliers standard (57 mm).
Enveloppe en cuir – 024866
La longueur de l’enveloppe en cuir est de 3 m et elle est conçue pour
être installée sur les faisceaux à l’endroit où ils se fixent à la torche. Cette
surenveloppe fournit une protection supplémentaire dans les applications
où le métal fondu éclabousse les faisceaux.
Torche d’enseignement robotisée (pointeur laser) – 228394
• Monter le pointeur laser sur la gaine de la torche pour que la torche soit
correctement positionnée et alignée.
• Utiliser pour la programmation/l’enseignement en ligne et pour les
systèmes d’alignement robotisés.
dimensions de la torche et du collier de montage rotatif
47°
84,84 mm
65,79 mm
33,02 mm
152,65 mm 37,08 mm
46,74 mm
10,16 mm
50,80 mm
56,64 mm
57,02 mm 3 X
50,67 mm
56,01 mm
2 X
2 X 12,95 mm
