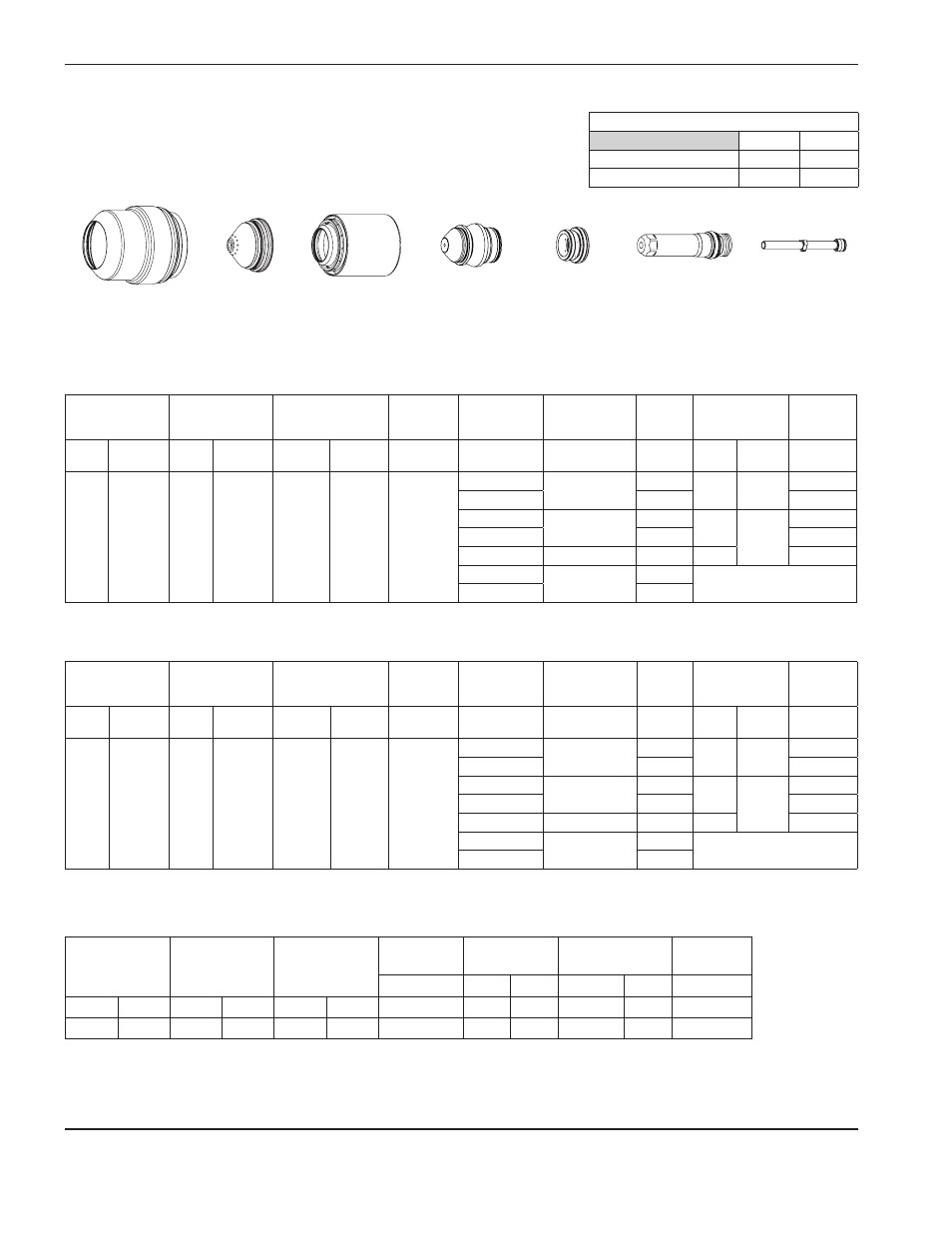

Fonctionnement
4-56 HPR800XD Manual Gas – 806492 Révision 1
Note : La plage d’angles de chanfrein est comprise entre 0 et 45°.
Métrique
Impérial
Sélection
des gaz
Réglage
prégaz
Réglage écoulement
de coupe
Écartement
minimal
Épaisseur
équivalente
du matériau
Distance
torche-pièce
Vitesse
de coupe
Hauteur de
perçage initiale
Délai de
perçage
Gaz
plasma
Gaz de
protection
Gaz
plasma
Gaz de
protection
Gaz
plasma
Gaz de
protection
mm mm Plage (mm) mm/min mm
Facteur
en %
Secondes
N
2
Air 33 88 88 57 2,0
12
3,8 – 11,6
3300
9,9 260
0,3
15 2800 0,4
20
4,6 – 11,6
2340
13,8
300
0,5
25 1940 0,6
30 6,4 – 11,6 1450 19,2 0,8
40
4,6 – 11,6
570
Amorçage de l’arête
45 430
Sélection
des gaz
Réglage
prégaz
Réglage écoulement
de coupe
Écartement
minimal
Épaisseur
équivalente
du matériau
Distance
torche-pièce
Vitesse
de coupe
Hauteur de
perçage initiale
Délai de
perçage
Gaz
plasma
Gaz de
protection
Gaz
plasma
Gaz de
protection
Gaz
plasma
Gaz de
protection
po po Plage (po) po/min po
Facteur
en %
Secondes
N
2
Air 33 88 88 57 0.08
1/2
0.15 – 0.46
125
0.39 260
0.3
5/8 105 0.4
3/4
0.18 – 0.46
95
0.54
300
0.5
1 75 0.6
1-1/4 0.25 – 0.46 50 0.75 0.8
1-1/2
0.18 – 0.46
25
Amorçage de l’arête
1-3/4 17
Marquage
Sélection
des gaz
Réglage
prégaz
Réglage
écoulement
de coupe
Intensité
Distance
torche-pièce
Vitesse de
marquage
Tension
de l’arc
Ampères mm po mm/min po/min Volts
N
2
N
2
10 10 10 10 22 2,5 0.10 1270 50 94
Ar Air 30 10 30 10 24 3,0 0.12 2540 100 50
Coupe chanfreinée sur acier inoxydable
Plasma N
2
/ Protection Air
400 A
220707 220637 220709 220712 220405 220708 220571
débit – L/min / scfh
N
2
Air
Prégaz 190 / 400 0 / 0
Écoulement de coupe 86 / 182 102 / 217
Coupe chanfreinée sur acier inoxydable
Plasma H35 / Protection N
2
400 A
