NomeNclature des pièces
HPR800XD Manual Gas – 806492 Révision 1 6-3

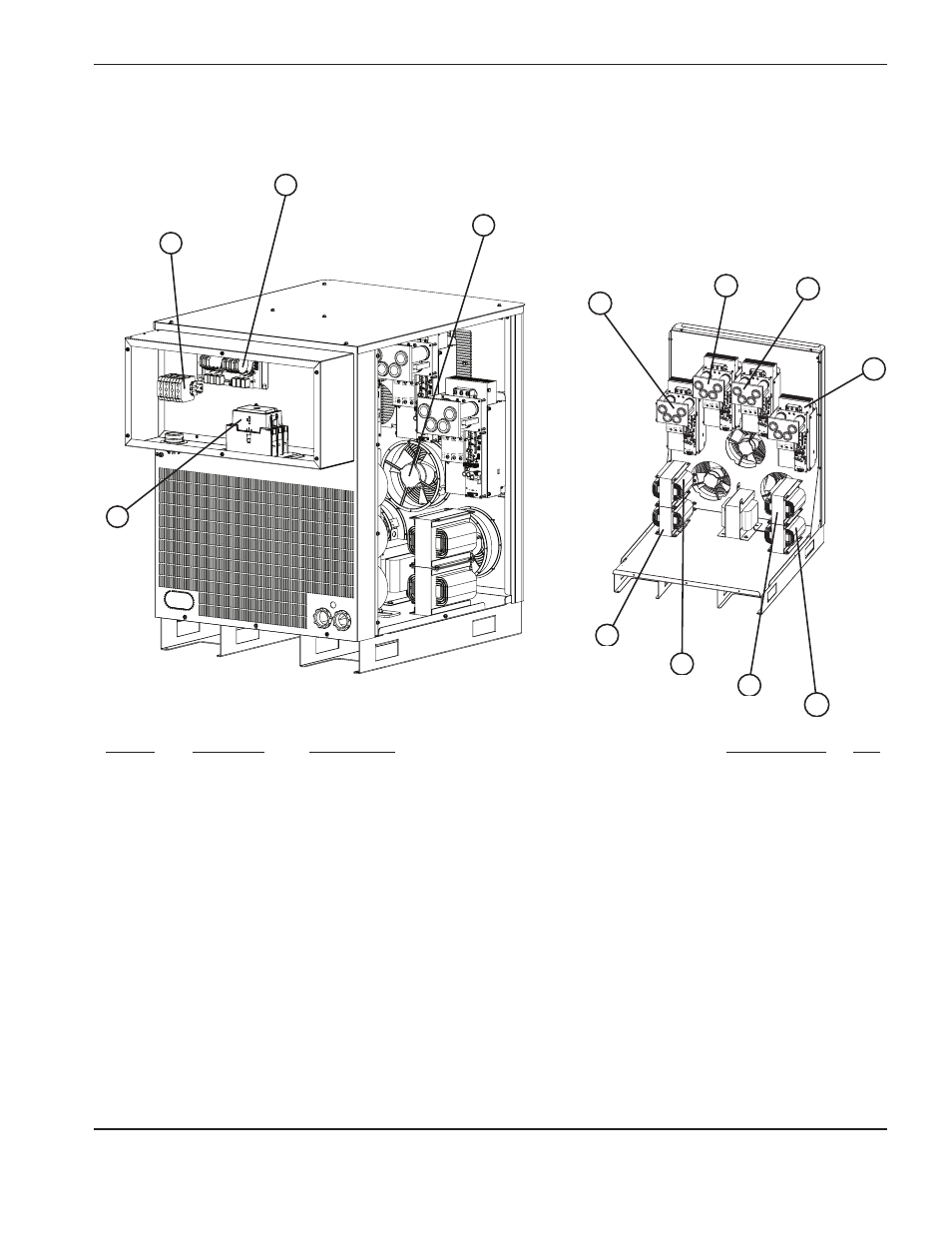

Source de courant
Numéro de
Article référence description Identificateur Qté
1 229214* Bornier : Puissance d’entrée TB1 1
229033** Bornier : Puissance d’entrée TB1 1
2 229195 Filtre EMI (source de courant 400 V uniquement) 1
3 027079 Ventilateur : 10 po, 450 – 550 CFM, 120 V c.a. 50 – 60 Hz
4a 129792 Ensemble du hacheur CHA 1
4b 129792 Ensemble du hacheur CHB 1
4c 129792 Ensemble du hacheur CHC 1
4d 129792 Ensemble du hacheur CHD 1
127039 Ventilateur : 6 po, 230 CFM, 115 V c.a. 50 – 60 Hz
5a 014080 Bobine d’induction : 100 A, 4 mH L1 1
5b 014080 Bobine d’induction : 100 A, 4 mH L2 1
5c 014080 Bobine d’induction : 100 A, 4 mH L3 1
5d 014080 Bobine d’induction : 100 A, 4 mH L4 1
6 003218* Contacteur CON1 1
003223** Contacteur CON1 1
* Sources de courant 200, 220 et 240 V
** Sources de courant 380, 400, 440, 480 et 600 V
1
3
2
4a
4b 4c
5a
5d
5c
5b
6
4 d
