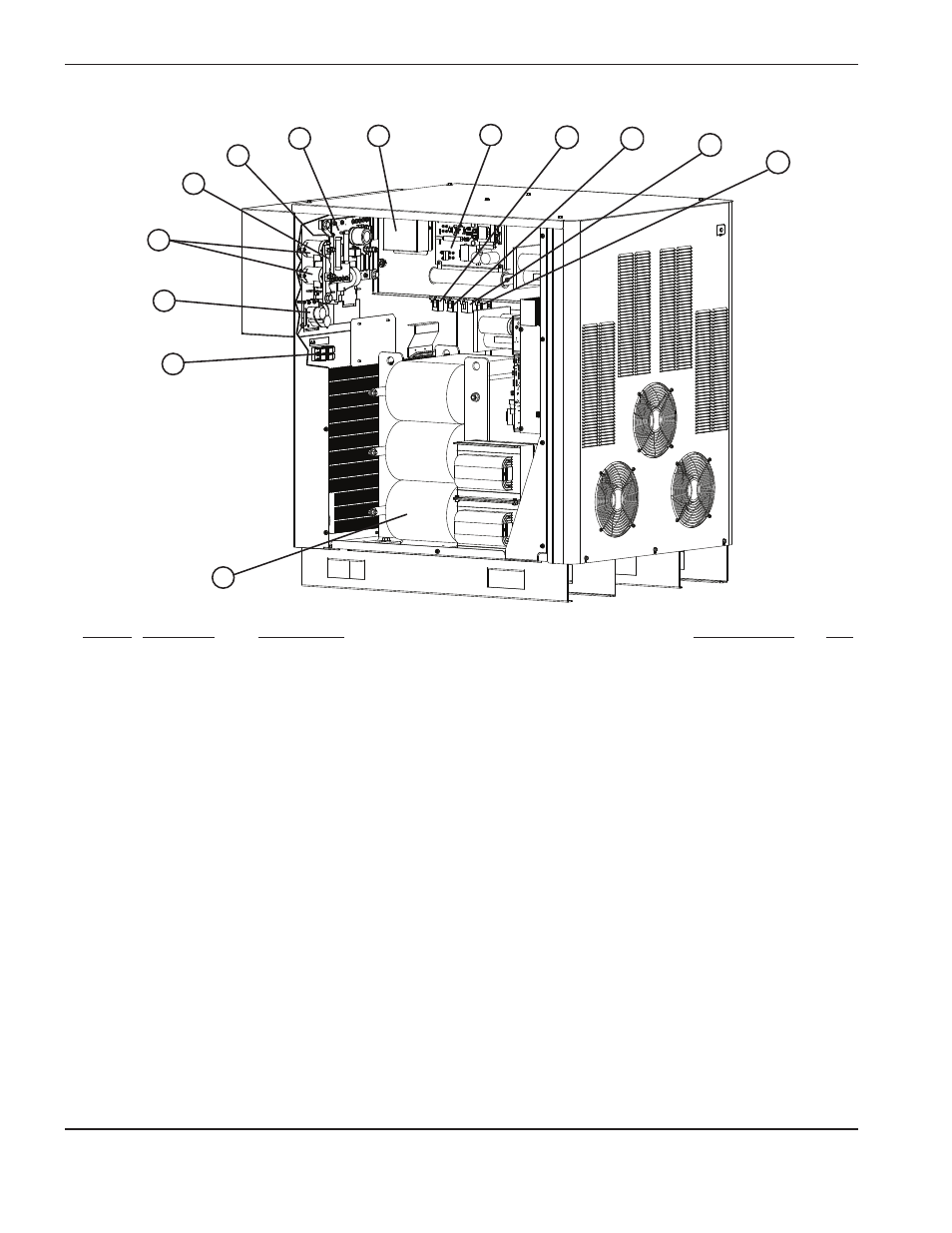

NomeNclature des pièces
6-4 HPR800XD Manual Gas – 806492 Révision 1
Source de courant
Numéro de
Article référence description Identificateur Qté
1 108847* Fusible : 7,5 A, 600 V, surtension élevée F1, F2 2
008709** Fusible : 20 A, 500 V, fusion temporisée F1, F2 2
2 229340 Ensemble des ralentisseurs 1
3 229360 Contacteur : Bobine de 500 A c.c. 120 V c.a. Con2, Con3 2
4 104496 Barre omnibus 1
5 104495 Barre omnibus 1
6 229213 Circuit imprimé : E/S 1
7 003149*** Relais : Arc pilote, 120 V c.a. CR1 1
8 229238 Ensemble du circuit de démarrage PCB1 1
9a 109004 Capteur de courant : Hall 100 A, 4 V CS1 1
9b 109004 Capteur de courant : Hall 100 A, 4 V CS2 1
9c 109004 Capteur de courant : Hall 100 A, 4 V CS3 1
9d 109004 Capteur de courant : Hall 100 A, 4 V CS4 1
10 014321 Transformateur principal de 200 volt : 80 kW, triphasé, 50 Hz T2 1
014322 Transformateur principal de 220 volt : 80 kW, triphasé, 50 Hz 1
014323 Transformateur principal de 240 volt : 80 kW, triphasé, 60 Hz 1
014324 Transformateur principal de 380 volt : 80 kW, triphasé, 50 Hz 1
014325 Transformateur principal de 400 volt : 80 kW, triphasé, 50 Hz 1
014326 Transformateur principal de 440 volt : 80 kW, triphasé, 50 Hz 1
014327 Transformateur principal de 480 volt : 80 kW, triphasé, 60 Hz 1
014328 Transformateur principal de 600 volt : 80 kW, triphasé, 60 Hz 1
228309 Kit : Remplacement de la thermistance du transformateur principal 1
* Sources de courant de 380, 400, 440, 480 et 600 V
** Sources de courant de 200, 220 et 240 V
*** Le CR1 se trouve sous le couvercle
4
1
7
2
3
5
6 8 9a
10
9b
9c
9d
