HPR800XD Manual Gas – 806492 Révision 1 7-1
Section 7
SCHÉMAS dE CâBLAGE
Introduction
Cette section présente les schémas de câblage du système. Lors du tracé du parcours d’un signal ou du renvoi aux
sections Nomenclature des pièces ou dépannage, il convient de prendre connaissance du format suivant pour faciliter
la compréhension de l’organisation des schémas :
• Les numéros de page se trouvent dans l’angle inférieur droit.

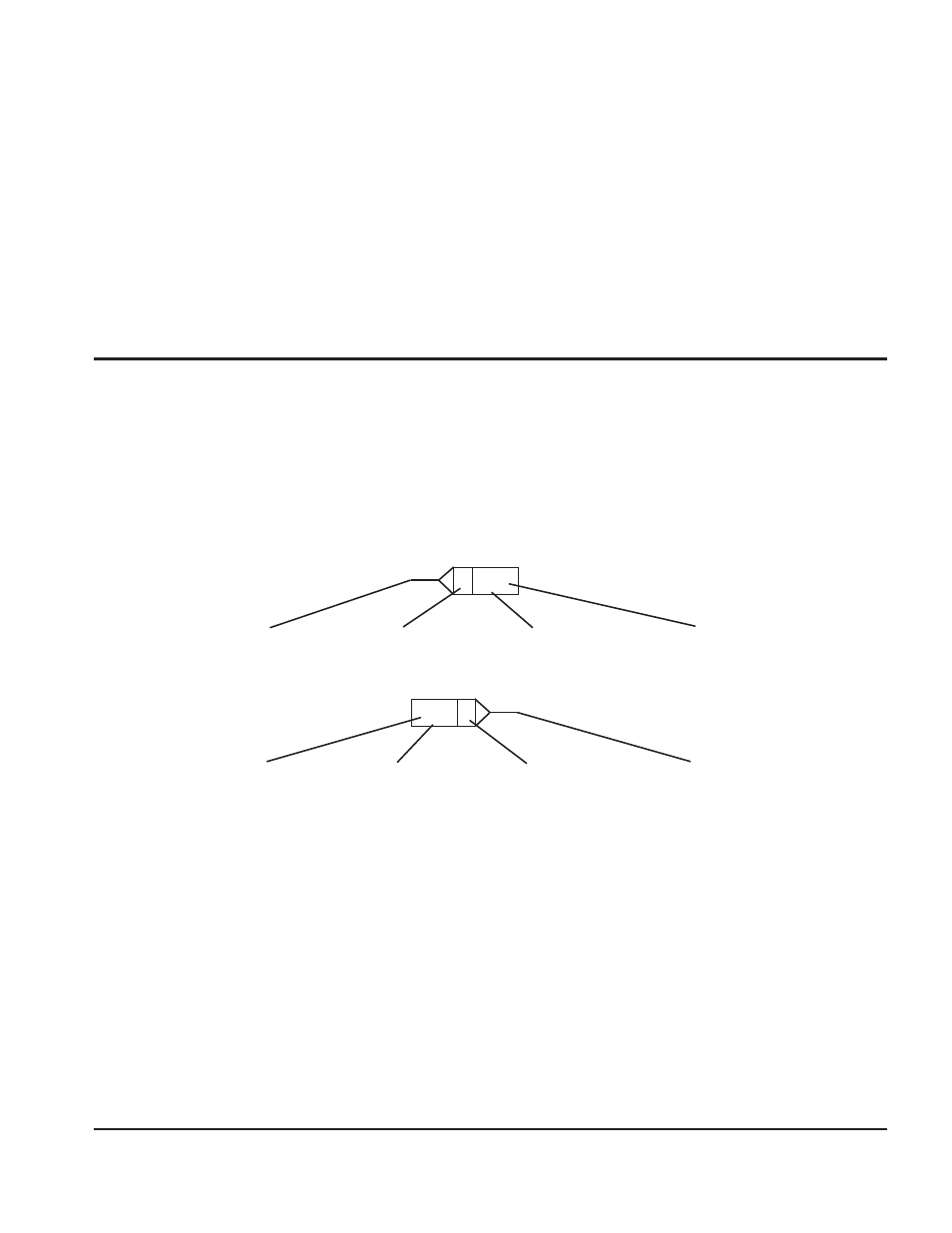

• Le référencement page à page s’effectue comme suit :
C PAGE
4-D3
C PAGE
4-D3
Les coordonnées de destination et de source renvoient aux lettres A à D sur l’axe Y de chaque page et aux
numéros 1 à 4 sur l’axe X de chaque page. L’alignement des coordonnées permet d’obtenir les blocs source
ou destination (principe similaire à celui d’une carte routière).
Symboles des schémas de câblage
Les symboles des schémas de câblage et leur identification précèdent les schémas de câblage du système de cette section.
Connexion
de la source
Bloc de référence
de la source
Numéro de la page
de destination
Coordonnées
de destination
Numéro de la
page source
Coordonnées
de source
Bloc de référence
de la source
Coordonnées
de destination
