InstallatIon
HPR130XD Manual Gas – 806322 Révision 2 3-49

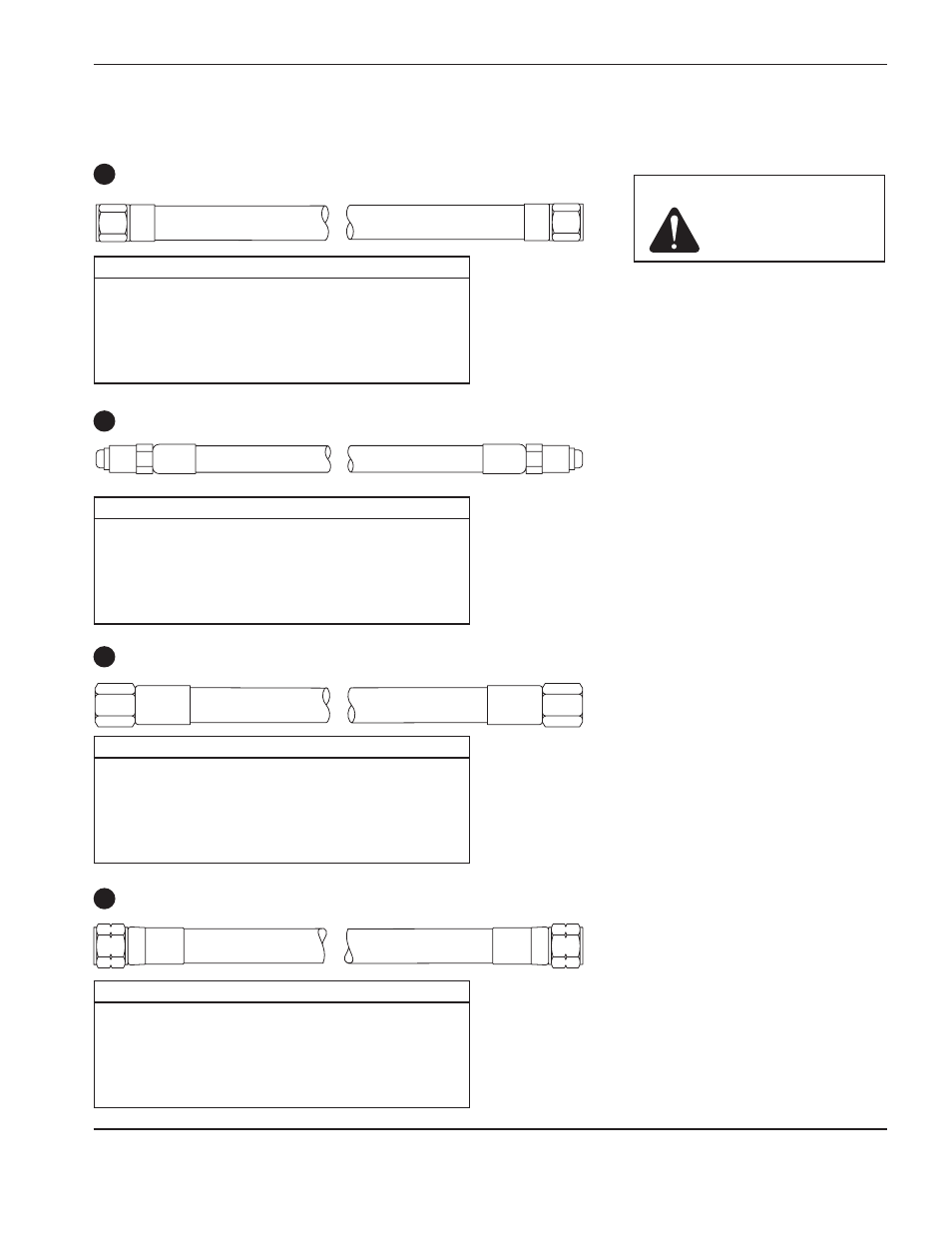

Tuyaux d’alimentation en gaz
Tuyau d’air
Argon-hydrogène (H35) ou azote-hydrogène (F5)
Tuyau d’azote ou d’argon
N° réf. Longueur N° réf. Longueur
024607 3 m 024738 25 m
024204 4,5 m 024450 35 m
024205 7,5 m 024159 45 m
024760 10 m 024333 60 m
024155 15 m 024762 75 m
024761 20 m
N° réf. Longueur N° réf. Longueur
024210 3 m 024739 25 m
024203 4,5 m 024451 35 m
024134 7,5 m 024120 45 m
024211 10 m 024124 60 m
024112 15 m 024764 75 m
024763 20 m
N° réf. Longueur N° réf. Longueur
024671 3 m 024740 25 m
024658 4,5 m 024744 35 m
024659 7,5 m 024678 45 m
024765 10 m 024680 60 m
024660 15 m 024767 75 m
024766 20 m
N° réf. Longueur N° réf. Longueur
024768 3 m 024741 25 m
024655 4,5 m 024742 35 m
024384 7,5 m 024743 45 m
024769 10 m 024771 60 m
024656 15 m 024772 75 m
024770 20 m
Tuyau d’oxygène 12
13
14
15
Ne jamais utiliser
du ruban téflon lors
de la préparation
du joint.
Attention:
