InstallatIon
HPR130XD Manual Gas – 806322 Révision 2 3-29
10
Tuyau d’échappement
du gaz plasma
(blanc)
Bleu
Noir
N° réf. Longueur
228291 2 m
228292 3 m
228293 4,5 m
228294 6 m
228295 7,5 m
228296 10 m
228297 15 m
228547 20 m
La longueur des
tuyaux de la torche
à la console de dosage
est essentielle à
la qualité de la coupe
et à la durée de vie des
consommables.
Ne pas modifier
la longueur des tuyaux.
Tenir l’extrémité
exposée du flexible
d’échappement du gaz
plasma à l’écart des
étincelles créées par
le perçage pour éviter
toute inflammation
et un éventuel
endommagement
du faisceau de la torche.

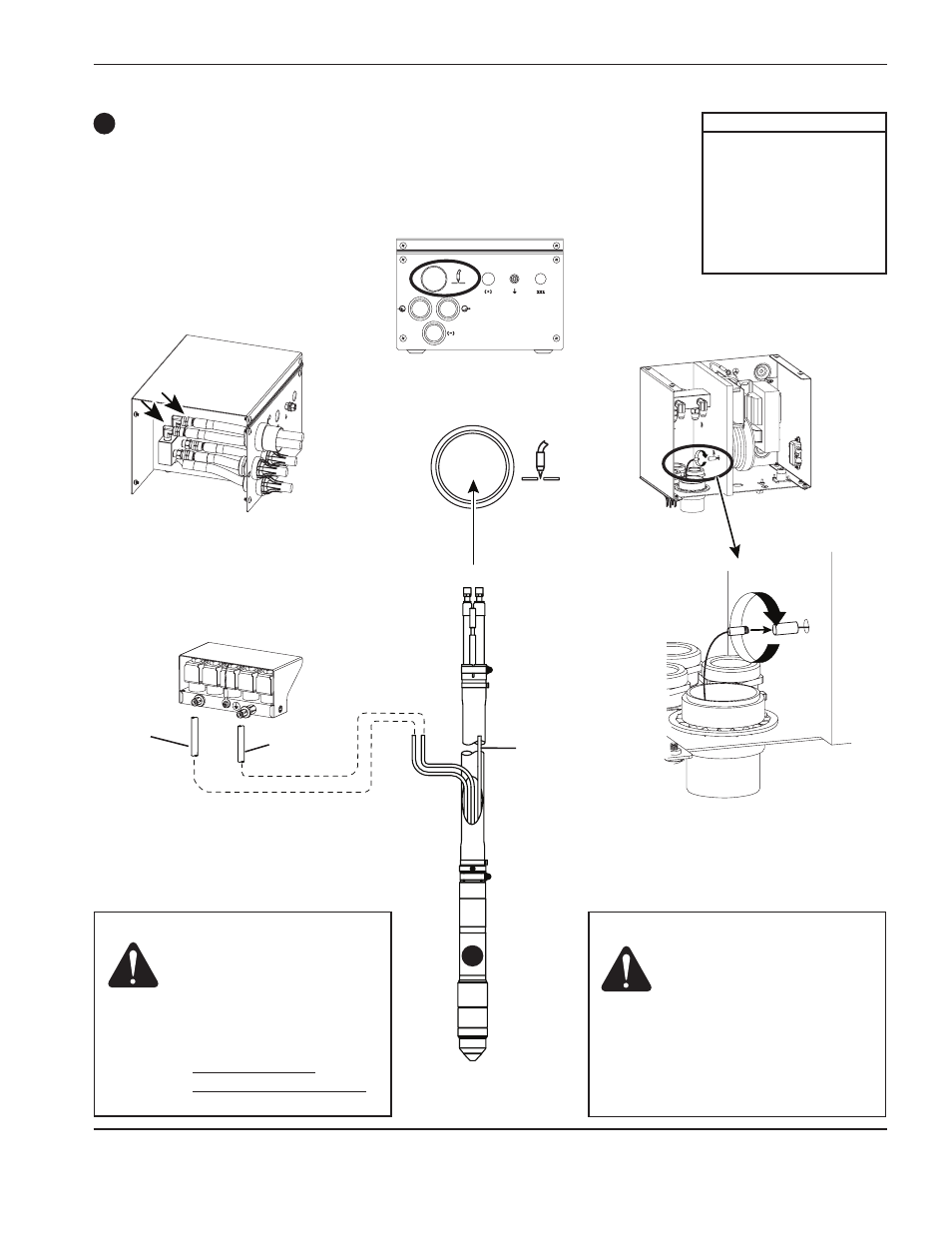

Ensemble de faisceau de la torche
10
Attention: Attention:
