NomeNclature des pièces
6-8 HPR130XD Manual Gas – 806322 Révision 2

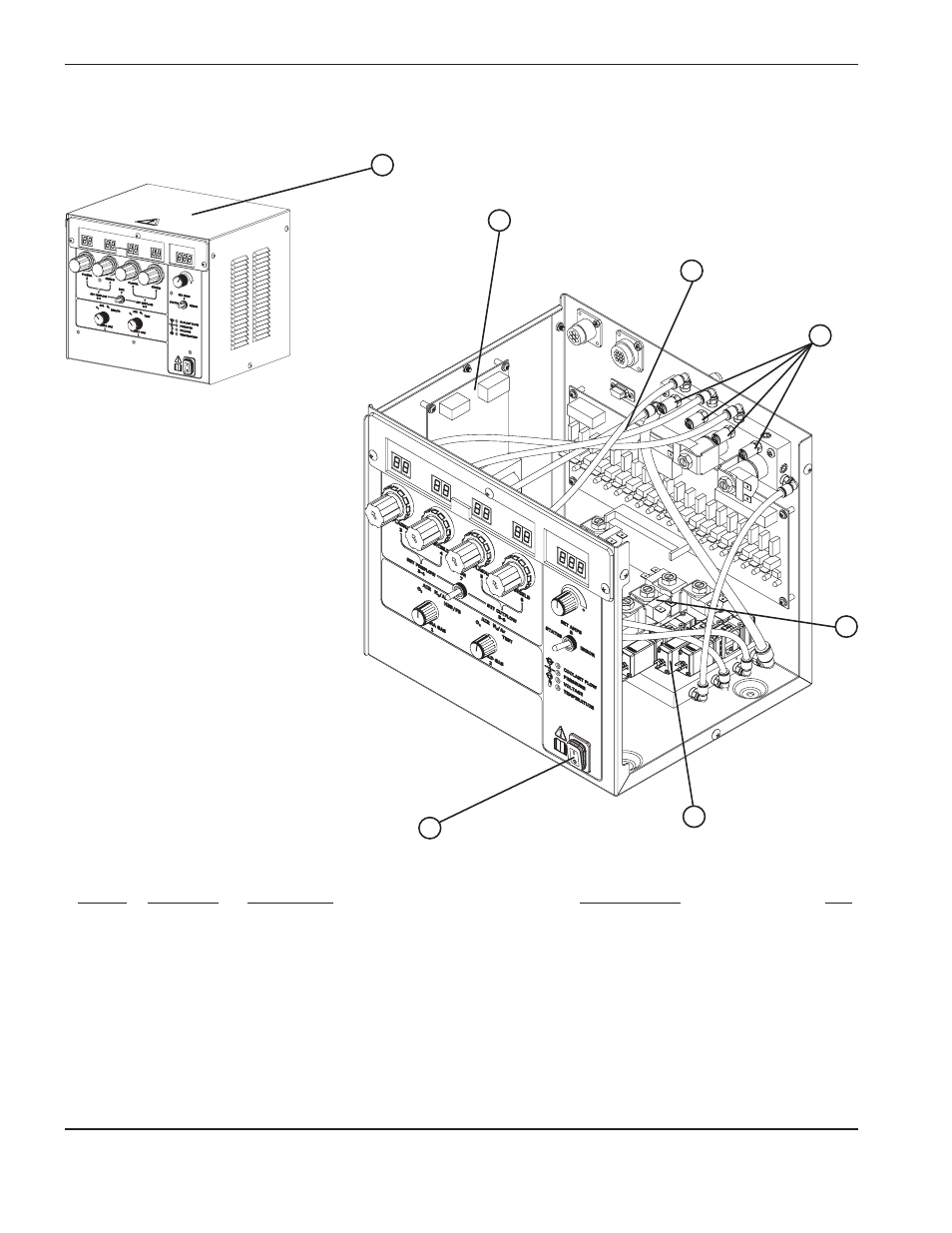

Console des gaz
Numéro de
Article référence description Identificateur Qté
1 078532 Console des gaz
2 041805 Circuit imprimé de distribution d’alimentation PCB1 1
008756 Fusible : 5 A, 250 V 1
3 041822 Circuit imprimé de l’entraînement de robinet PCB3 1
008756 Fusible : 5 A, 250 V 1
4 005263 Capteur de pression PT1 – PT4 4
5 006109 Électrovanne SV2, SV3, SV4, SV6, SV8 – SV14 11
006112 Bobine de solénoïde de rechange
6 006136 Électrovanne SV1, SV5, SV7 3
7 005262 Interrupteur d’alimentation illuminé SW1 1
1
2
3
5
6
4
7
