Fonctionnement
4-10 HPR130XD Manual Gas – 806322 Révision 2

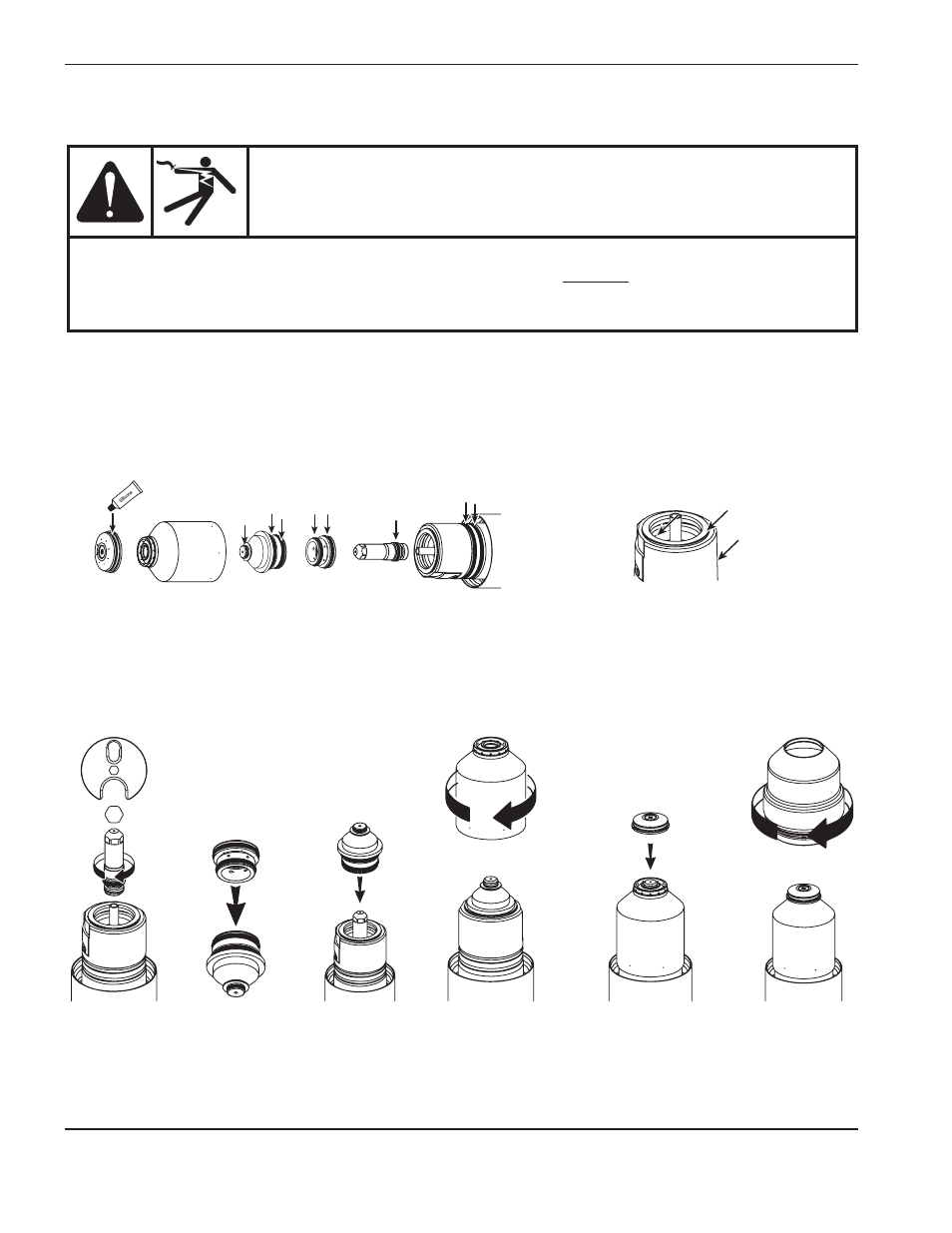

installation et inspection des consommables
Essuyer les surfaces internes et externes
de la torche à l’aide d’un chiffon propre ou d’un
essuie-tout.
Outil : 104119
Appliquer une fine couche de lubrifiantà la siliconesur
chaque joint torique. Le joint torique doit être
brillant, mais il ne doit pas y avoir un excès ou une
accumulation de graisse.
1. Installer
l’électrode
2. Installer
le diffuseur
3. Installer
la buse
et le
diffuseur
4. Installer
la buse
de protection
de la buse
5. Installer
le protecteur
6. Installer
la buse
de protection
AVeRtiSSement
le système est conçu pour passer en mode de repos si la buse de protection est retirée. toutefois,
ne pAS RemplAceR DeS conSommABleS DAnS ce moDe. toujours débrancher la source
de courant avant d’inspecter ou de remplacer les consommables de la torche. porter des gants lors
de la dépose des consommables. la torche risque d’être chaude.
installation des consommables
Vérifier chaque jour, avant de couper, que les consommables ne présentent pas de signes d’usure. Avant de déposer
les consommables, placer la torche au bord de la table de coupe, avec le lève-torche en position la plus haute pour
éviter la chute de consommables dans l’eau de la table à eau.
note : ne pas trop serrer les pièces ! Serrer seulement jusqu’à ce que les pièces correspondantes
soient bien positionnées.
