Fonctionnement
4-14 HPR130XD Manual Gas – 806322 Révision 2
Gaz plasma
Évent du
gaz plasma
Entrée liquide
de refroidissement
Arc pilote
Gaz de protection
Retour liquide
de refroidissement

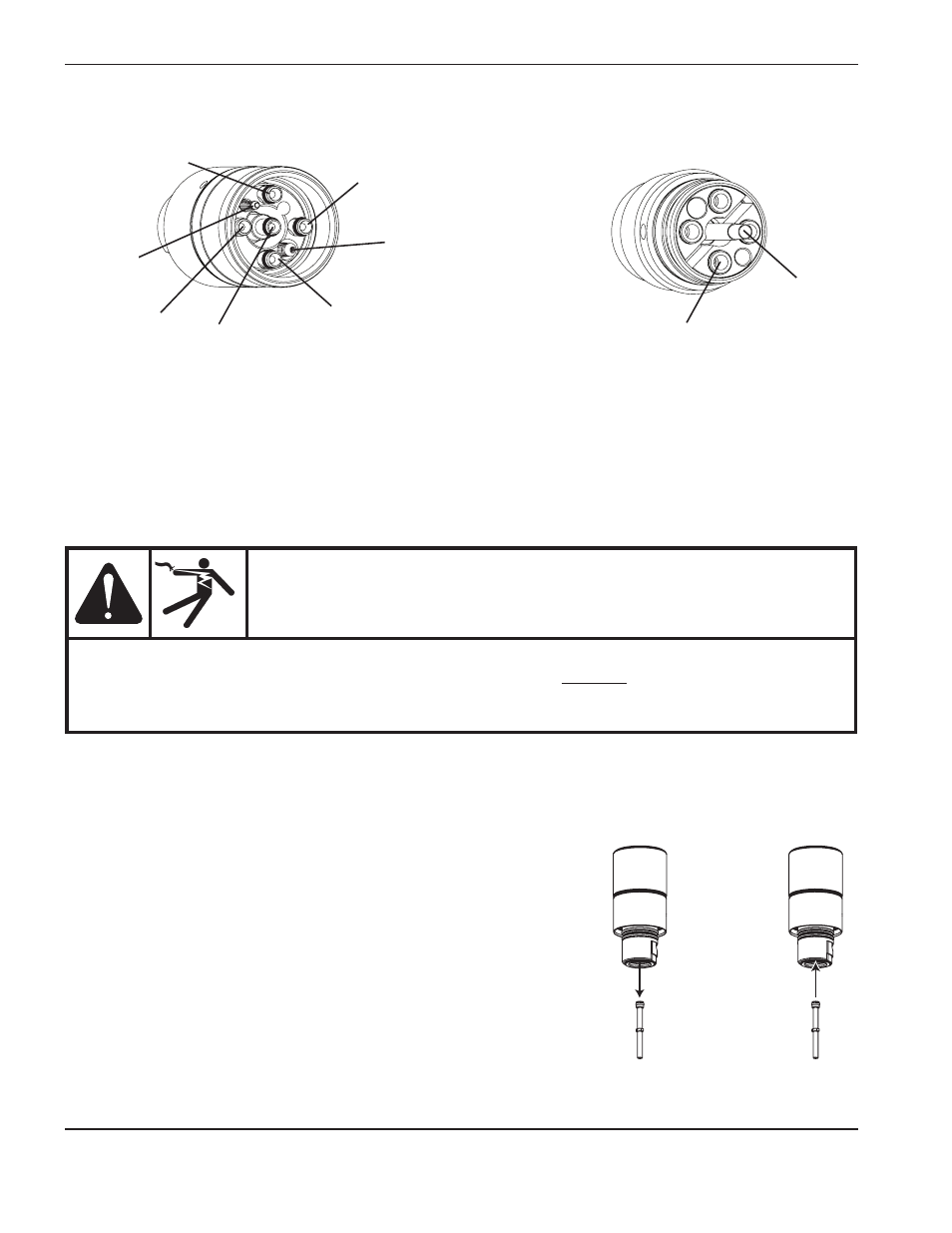

Raccordements de la torche
Broche
de contact
ohmique
prise du raccord rapide de la torche torche
Entrée liquide
de refroidissement
Retour liquide
de refroidissement
Note : L’entrée du liquide de refroidissement et les conduites de retour du liquide dans le raccord rapide
sont opposées aux conduites du liquide de refroidissement de la torche. Cela permet de réduire
la température du liquide de refroidissement.
Remplacement du tube d’eau de la torche
AVeRtiSSement
le système est conçu pour passer en mode de repos si la buse de protection est retirée. toutefois,
ne pAS RemplAceR DeS conSommABleS DAnS ce moDe. toujours débrancher la source
de courant avant d’inspecter ou de remplacer les consommables de la torche. porter des gants lors
de la dépose des consommables. la torche risque d’être chaude.
Note : Le tube d’eau peut paraître desserré lorsqu’il est correctement inséré, mais tout jeu latéral disparaîtra
après l’installation de l’électrode.
1. Mettre le système totalement hors tension (OFF).
2. Déposer les consommables de la torche. Se reporter à la rubrique
Installation et inspection des consommables dans cette section.
3. Déposer l’ancien tube d’eau.
4. Appliquer une fine couche de lubrifiant à la silicone sur le joint torique
et installer un nouveau tube d’eau. Le joint torique doit être brillant,
mais il ne doit pas y avoir un excès ou une accumulation de graisse.
5. Replacer les consommables. Se reporter à la rubrique Installation
et inspection des consommables dans cette section.
