EntrEtiEn
5-52 HPR130XD Manual Gas – 806322 Révision 2

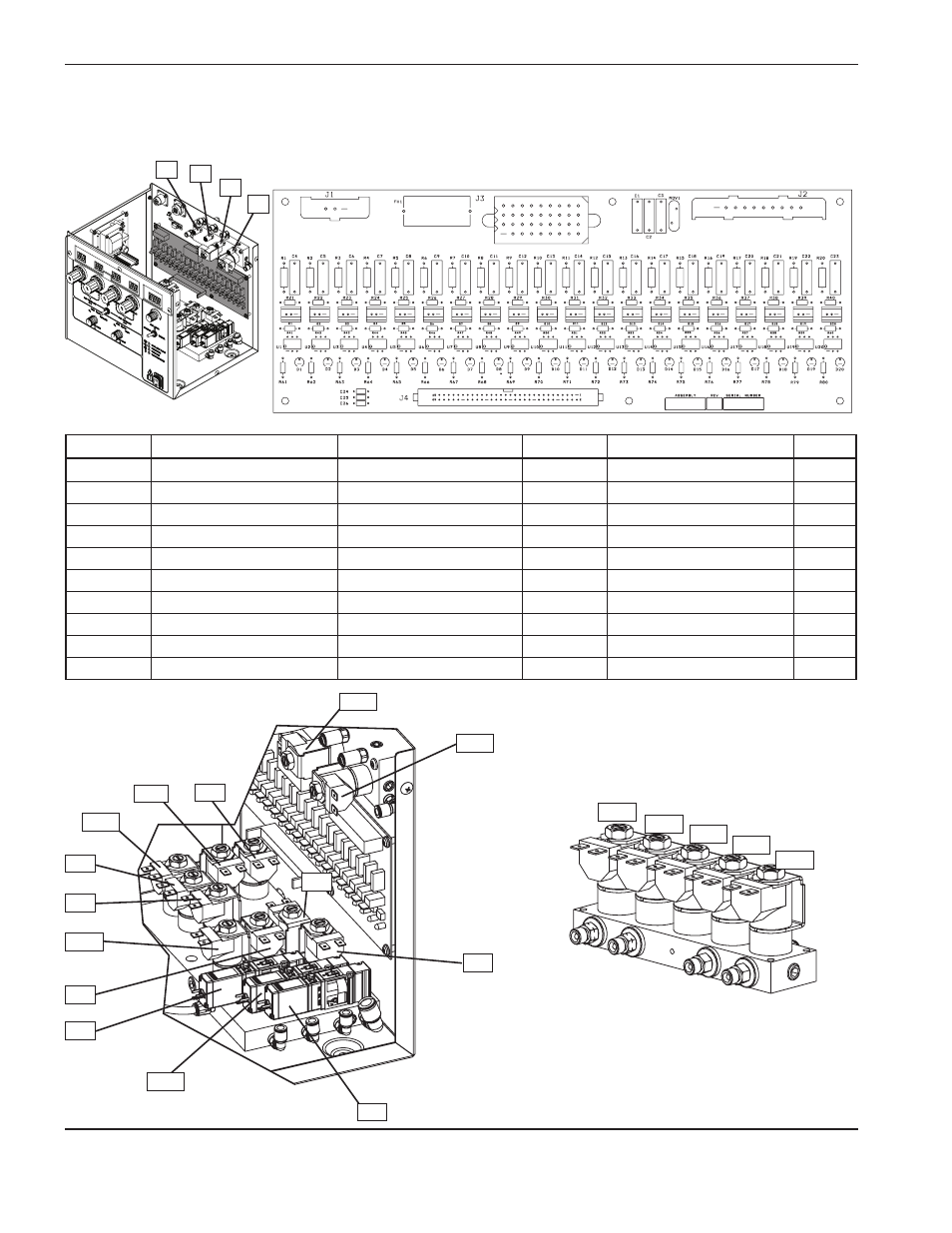

Circuit imprimé PCB3 de l’entraînement alternatif du robinet de la console
des gaz
P2
P1
P3
P4
SV16
SV17
SV18
SV19
SV20
Bloc d’électrovannes
SV14
SV13
SV9
SV8
SV10
SV5
SV12
SV4
SV6
SV1
SV7
SV11
SV2
SV3
DEL Nom du signal Couleur DEL Nom du signal Couleur
D1 SV1 Rouge D11 SV11 Rouge
D2 SV2 Rouge D12 SV12 Rouge
D3 SV3 Rouge D13 SV13 Rouge
D4 SV4 Rouge D14 SV14 Rouge
D5 SV5 Rouge D15 SV15 Rouge
D6 SV6 Rouge D16 SV16 Rouge
D7 SV7 Rouge D17 SV17 Rouge
D8 SV8 Rouge D18 SV18 Rouge
D9 SV9 Rouge D19 SV19 Rouge
D10 SV10 Rouge D20 SV20 Rouge
