InstallatIon
HPR130XD Manual Gas
– 806322 Révision 2
3-25

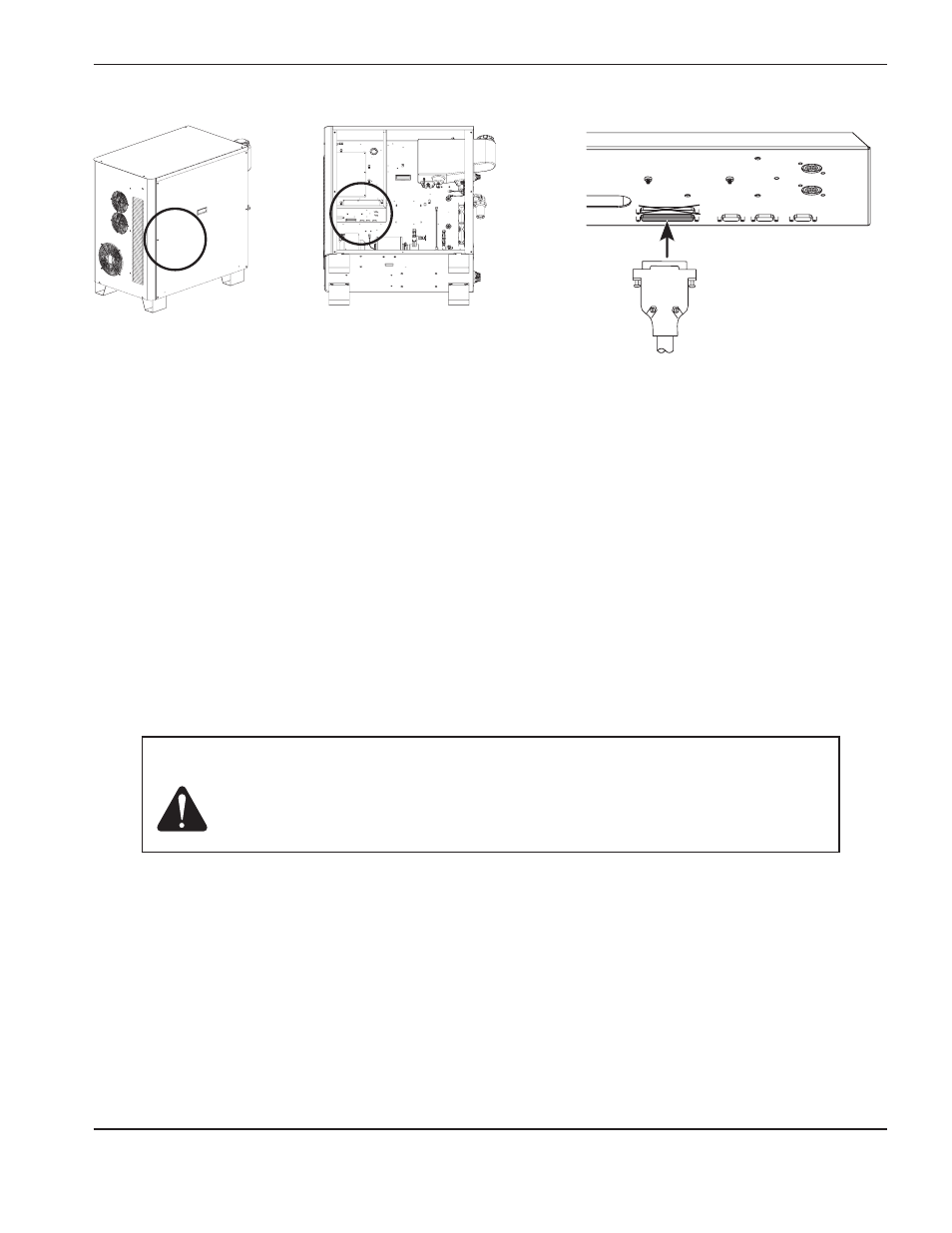

Notes relatives à la liste des câbles d’interface CNC
Note 1. L
es entrées sont optiquement isolées. Elles nécessitent une tension de 24 V c.c. à 7,3 mA ou une fermeture
à contact sec.
Il est possible de prolonger la durée de vie du relais externe en ajoutant un condensateur
en polyester métallisé (0,022 µF 100 V min.) en parallèle avec les contacts de relais.
Note 2.
Les sorties sont des transistors à collecteur ouvert, optiquement isolés. La tension nominale maximale est
de 24 V c.c. à 10 mA.
Note 3.
Le mouvement de la machine est sélectionnable et utilisé pour les configurations impliquant plusieurs
systèmes plasma.
Note 4.*
CNC +24 V c.c. fournit 24 V c.c. à 200 mA maximum. Un cavalier est nécessaire sur J304 pour utiliser
l’alimentation 24 V.
Le câble de la CNC doit être composé d’un câble muni d’un blindage à 360°
et de connecteurs à boîtier métallique à chaque extrémité.
Le blindage doit être
raccordé aux boîtiers métalliques à chaque extrémité pour assurer une mise
à la terre appropriée et un blindage optimal.
* Voir l’exemple 1 à la page 3-27
Attention:
