EDGE Pro HyPath CNC Manuel d’instructions 807622 89
4 – Entretien et diagnostics
Tests de diagnostic

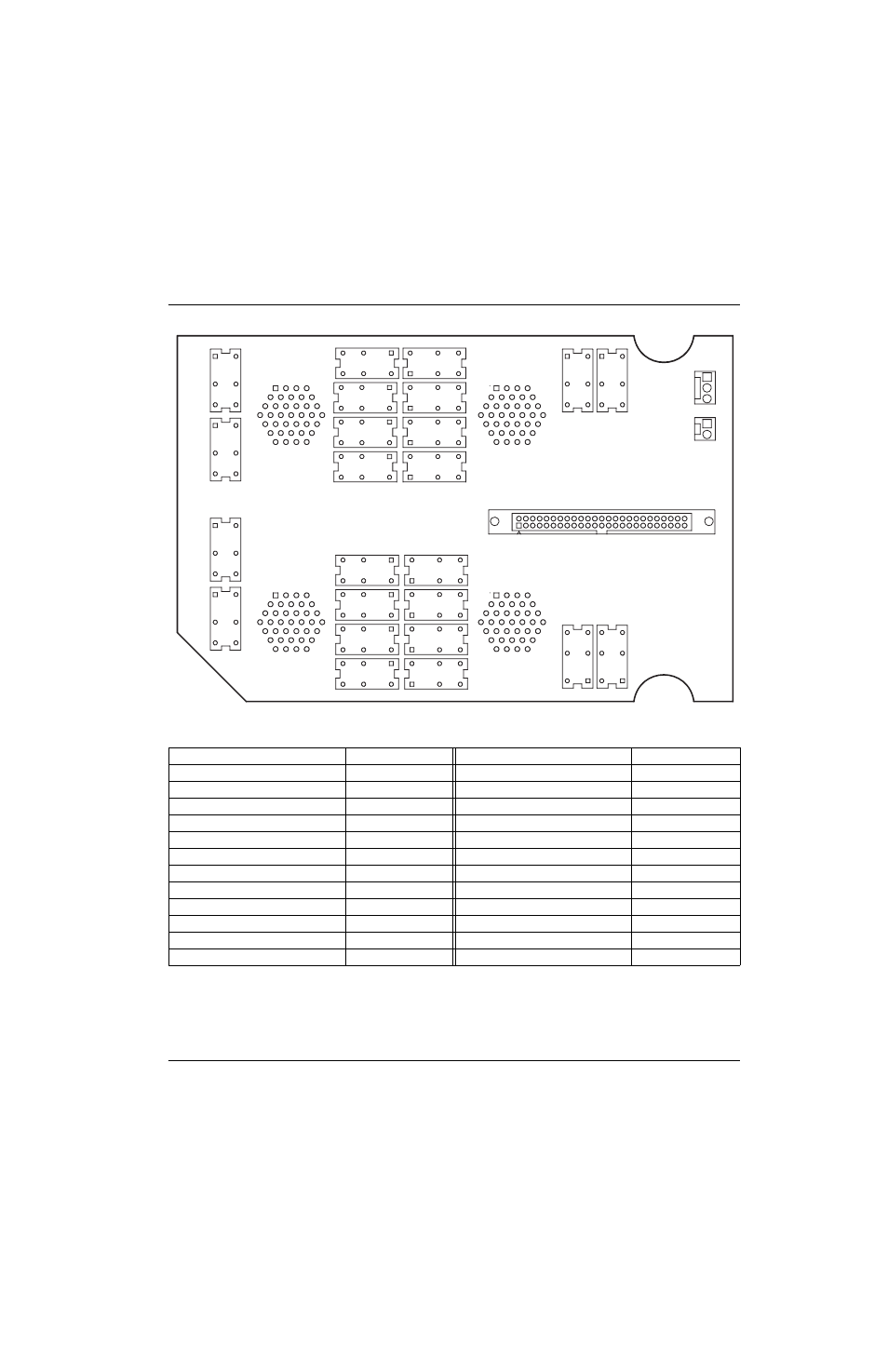

Figure 33 Relais de sortie sur le circuit imprimé HyPath (141070)
Tableau 6 Sortie HyPath et numéros de relais
N° de sortie (1 à 24) / (25 à 48) N° de relais N° de sortie (1 à 24) / (25 à 48) N° de relais
1 / 25 LS24 13 / 37 LS3
2 / 26 LS15 14 / 38 LS5
3 / 27 LS23 15 / 39 LS4
4 / 28 LS18 16 / 40 LS8
5 / 29 LS22 17 / 41 LS12
6 / 30 LS20 18 / 42 LS10
7 / 31 LS14 19 / 43 LS2
8 / 32 LS13 20 / 44 LS1
9 / 33 LS17 21 / 45 LS6
10 / 34 LS16 22 / 46 LS7
11 / 35 LS19 23 / 47 LS9
12 / 36 LS21 24 / 48 LS11
LS15
LS2
LS12 LS11
LS10 LS9
LS8 LS6
LS5
LS1
LS22 LS21
LS20 LS19
LS17 LS18
LS14
LS3 LS4
LS16
LS13
LS7
LS24 LS23
