EDGE Pro HyPath CNC Manuel d’instructions 807622 71
2 – Installation
Connexion du servo à 6 axes HyPath
Connexion du servo à 6 axes HyPath
Le circuit imprimé du servo à 6 axes HyPath fournit les connexions du lecteur et de l’encodeur pour au plus 6 axes de
servo indépendants.
Le circuit imprimé comprend trois connecteurs mâles circulaires standards. Chaque connecteur fournit des connexions
pour deux axes de servo indépendants.
Les affectations des axes sont effectuées par le logiciel Phoenix à partir de l’écran Configuration machine. Pour en savoir
plus, consulter le
Manuel d’installation et de configuration des séries V9 du logiciel Phoenix (806410).
Câble de servo HyPath
Utiliser les renseignements suivants pour créer des connecteurs pour les câbles de servo HyPath.
Le connecteur de servo HyPath est un connecteur mâle circulaire à 37 contacts :
• Kit Hypertherm : 228491
• Connecteur de câble : AMP 206150-1
• Pince de câble : AMP 206138-8
• Contacts des prises femelles (37) : AMP 66105-3 (20 – 24 AWG)

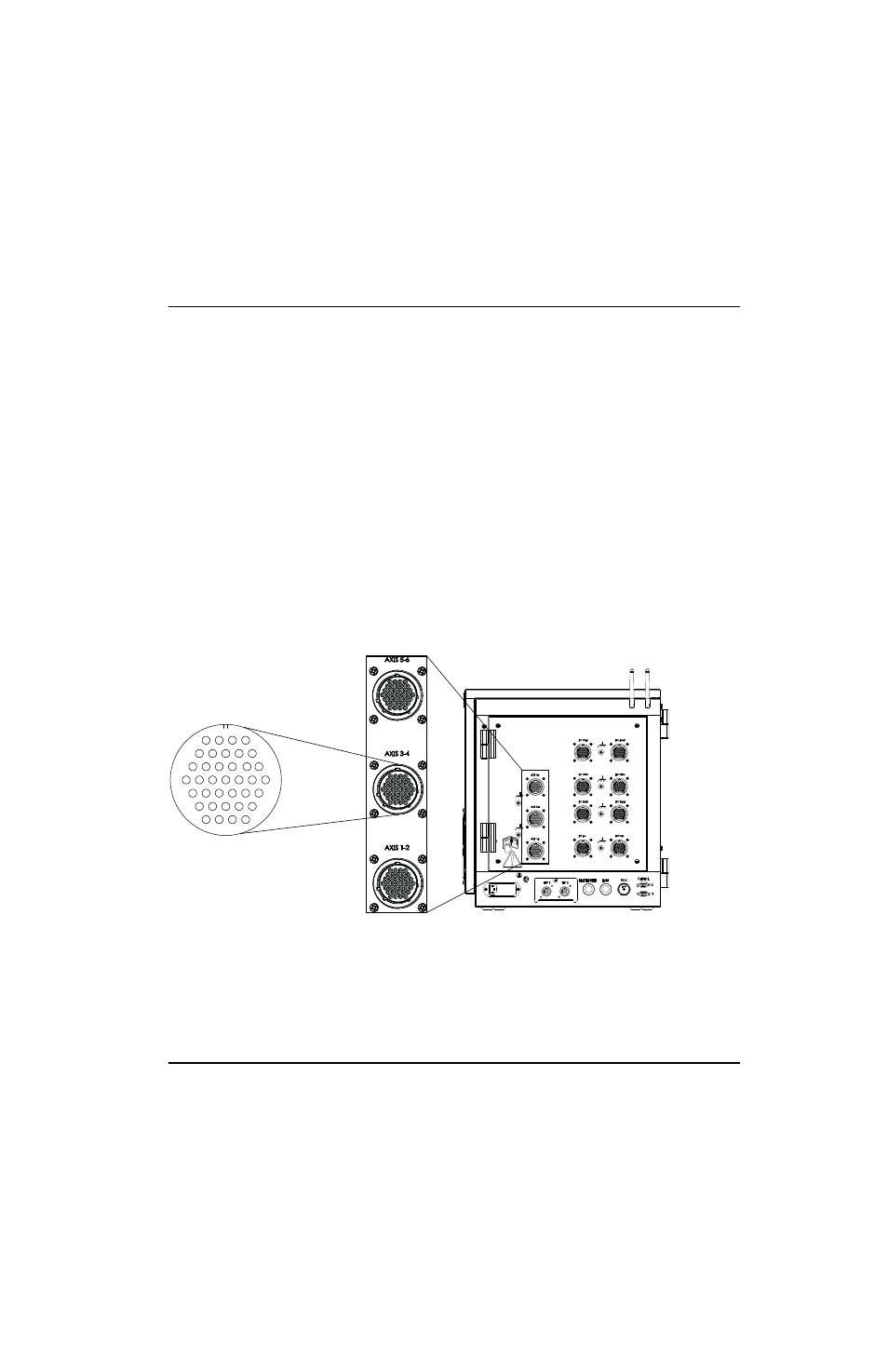

La figure 26 illustre l’emplacement des connecteurs du servo sur le panneau arrière de EDGE Pro.
Figure 26 Connecteurs du servo HyPath
1
5
10
16
23
29
34
4
9
15
22
28
33
37
