EDGE Pro HyPath CNC Manuel d’instructions 807622 67
2 – Installation
Connexions HyPath

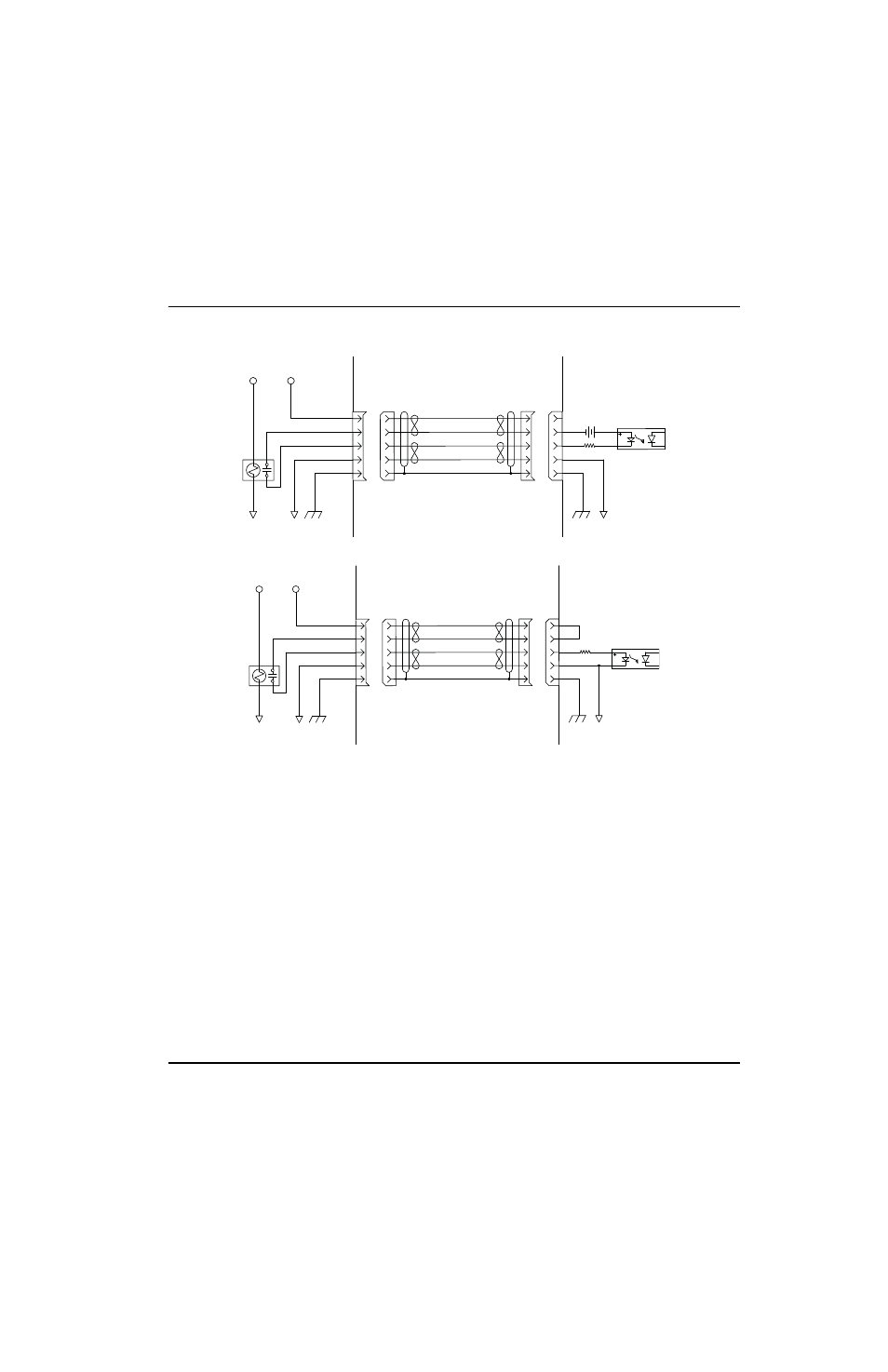

La figure 23 illustre une connexion type vers un photocoupleur. L’entrée est type pour un système THC ou plasma.
Figure 23 Relais optique
Figure 24 Relais optique – alimenté par la CNC
+24 V c.c.
Relais 003179
Sortie A
Sortie B
Commune
Protecteur
CNC Câble fourni par le client Circuit client
37
V c.c.
Relais optique
+24 V c.c.
Relais 003179
Sortie A
Sortie B
Commune
Protecteur
CNC Câble fourni par le client Circuit client
37
V c.c.
Relais optique
