Montage de la CNC
Schémas des orifices de montage au bas de la CNC
La partie inférieure de la EDGE Pro HyPath CNC dispose de 10 trous de montage qui sont prévus pour fixer la CNC
sur la table de coupe. Pour une stabilité optimale de la CNC pendant l’utilisation de la table, insérer et visser les vis
de montage dans les trous prévus à cet effet.

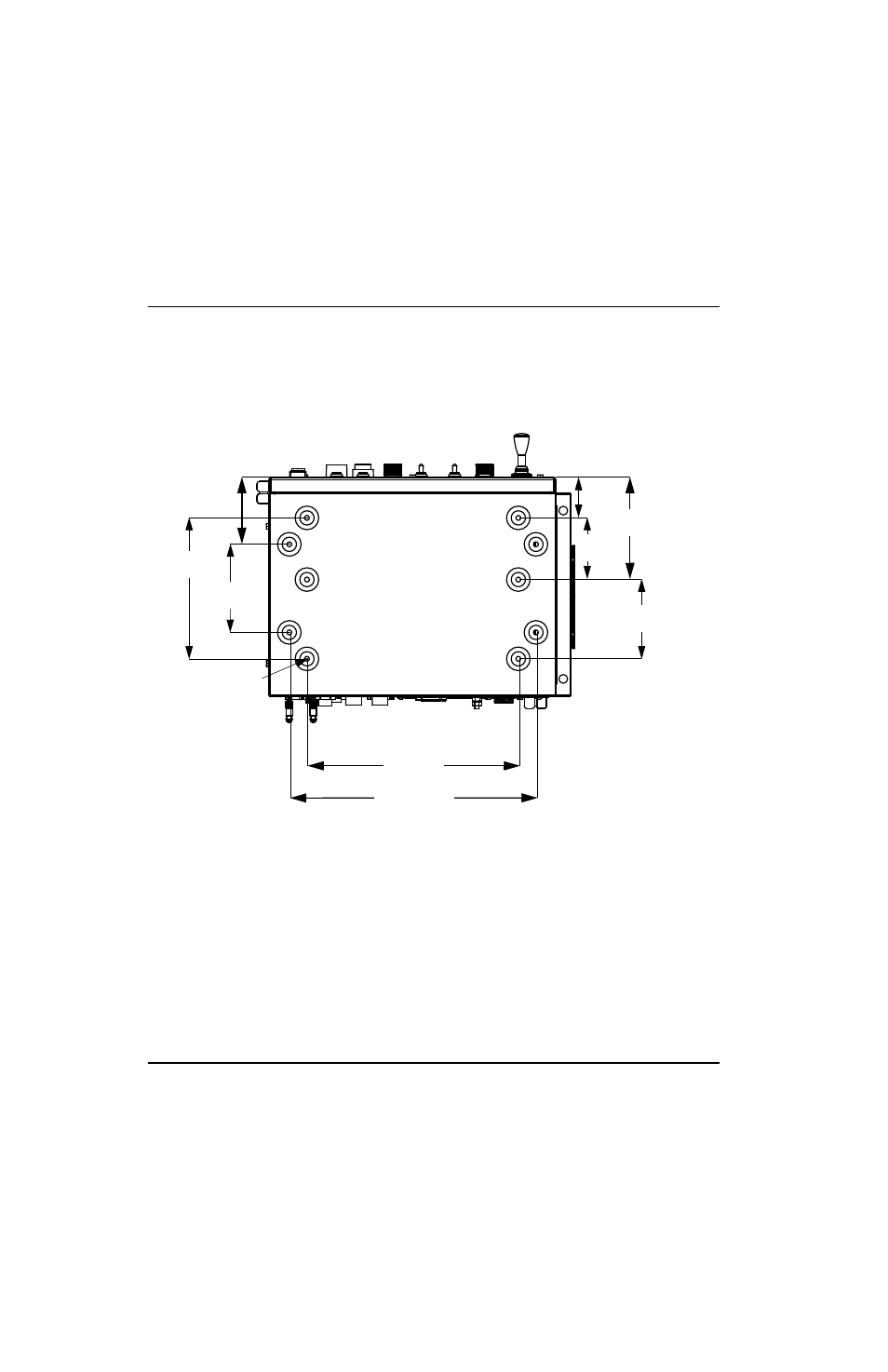

Figure 9 Trous de montage de la CNC EDGE Pro HyPath
Utiliser le matériel M6 x 1.
(10 trous de montage)
La longueur à l’intérieur
du boîtier ne doit pas être
supérieure à 7,8 mm.
305 mm
356 mm
58 mm
94 mm
203 mm
127 mm
109,2 mm
148 mm
89 mm
