66 EDGE Pro HyPath CNC Manuel d’instructions 807622
2 – Installation
Connexions HyPath

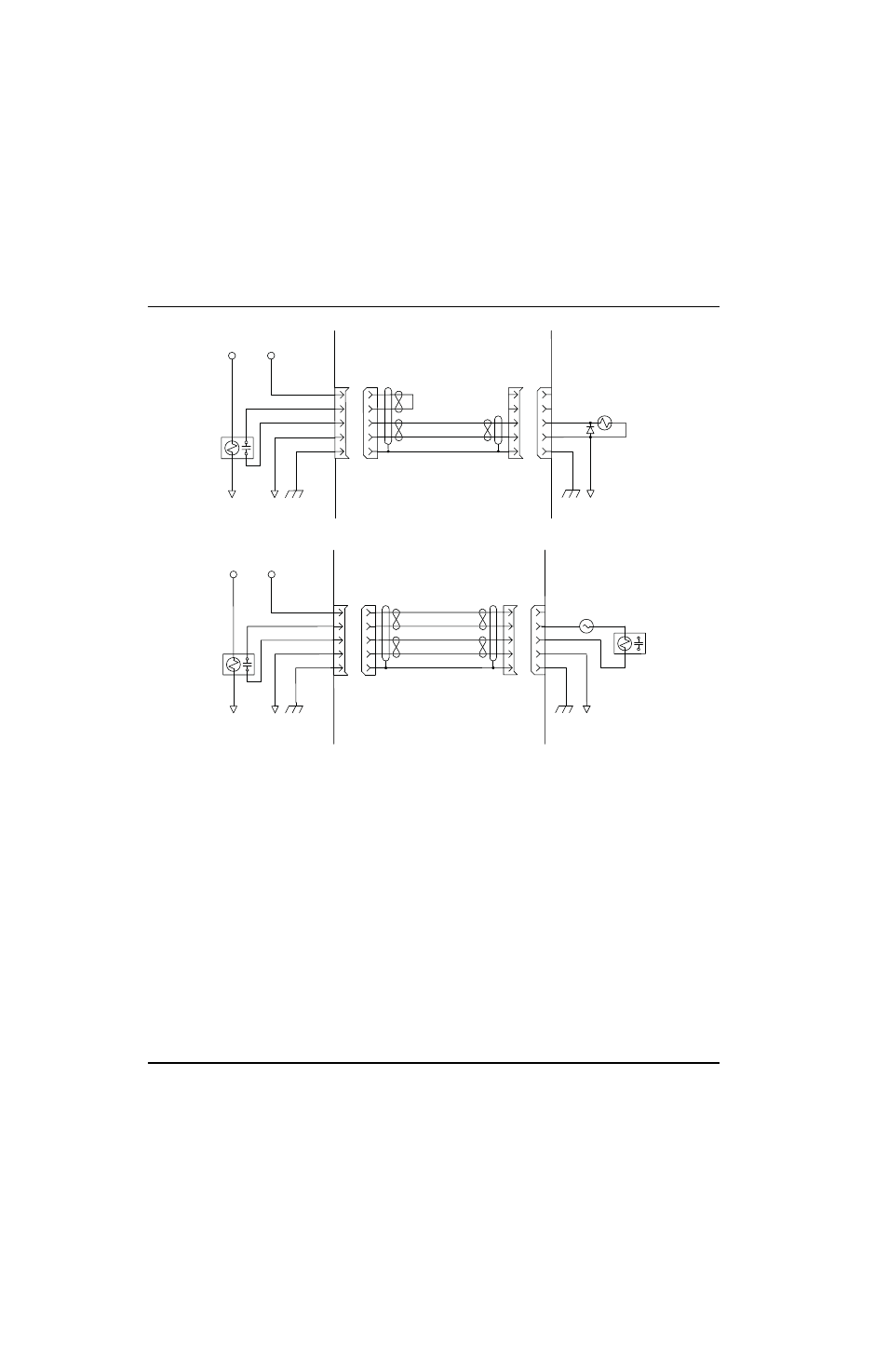

Figure 21 Bobine de 24 V c.c.
Figure 22 Relais c.a.
+24 V c.c.
Relais 003179
Sortie A
Sortie B
Commune
Protecteur
CNC Câble fourni par le client Circuit client
37
Bobine 24 V c.c.
avec diode
+24 V c.c.
Relais 003179
Sortie A
Sortie B
Commune
Protecteur
CNC Câble fourni par le client Circuit client
37
V c.a.
Relais c.a.
