122 EDGE Pro HyPath CNC Manuel d’instructions 807622
4 – Entretien et diagnostics
Circuit imprimé utilitaire et d’isolation série (141307)
Circuit imprimé utilitaire et d’isolation série (141307)

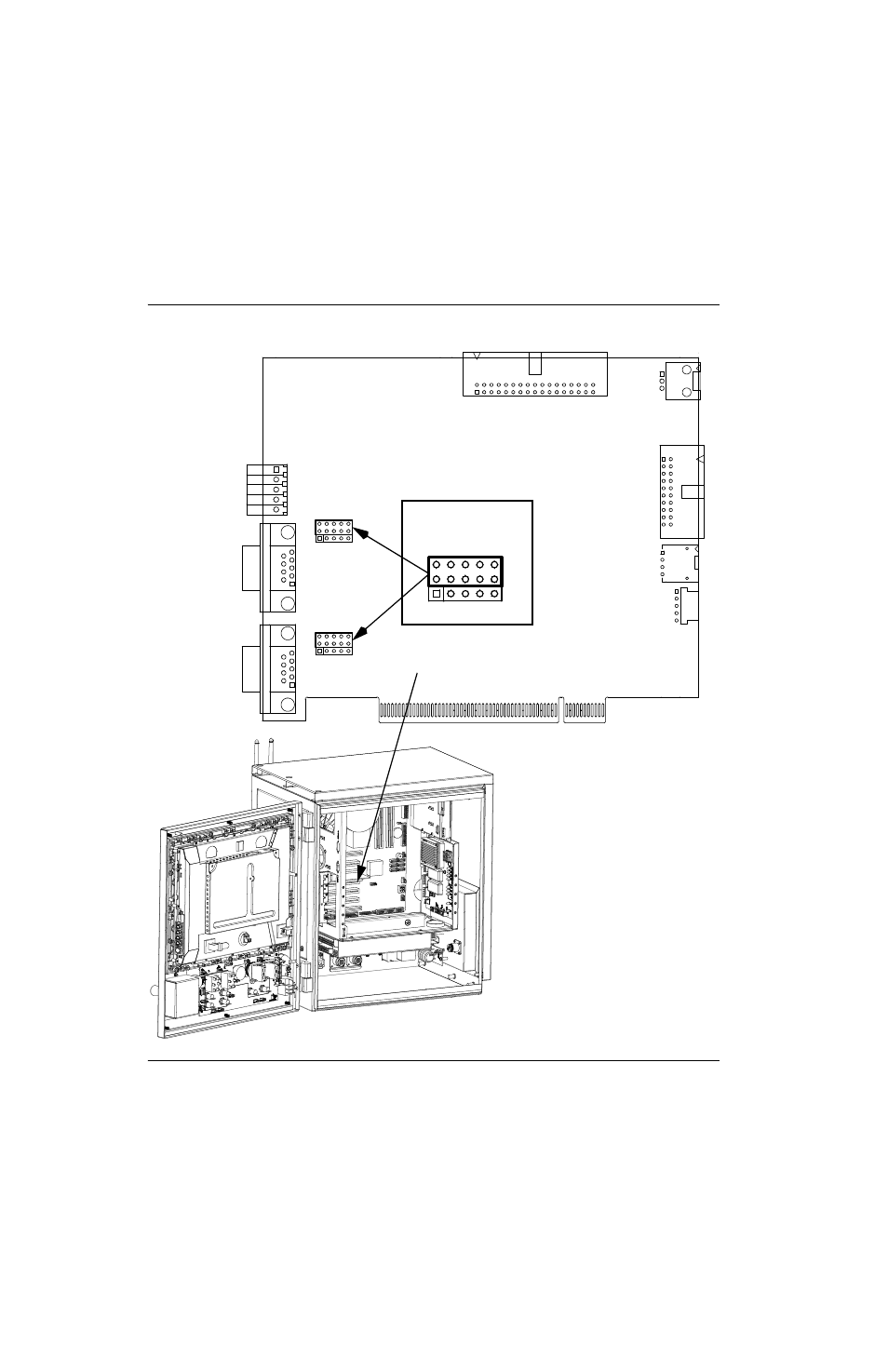

Figure 44 Circuit imprimé utilitaire et d’isolation série
J6 – Vers Marche/Arrêt carte
mère et panneau de distribution
d’alimentation
J8 – Port B série 2
J5 – Port A série 1
2 x 5 cavaliers =
2 connecteurs
RS-422
RS-232
J4
J7
J1 – Vers la console opérateur
Ce circuit imprimé est installé sur la carte mère
dans la fente 4 du PCI pour une CNC sans
THC intégré, et dans la fente 3 du PCI pour
une CNC avec THC intégré.
