EDGE Pro HyPath CNC Manuel d’instructions 807622 63
2 – Installation
Connexions HyPath
Exemples de circuits d’entrée

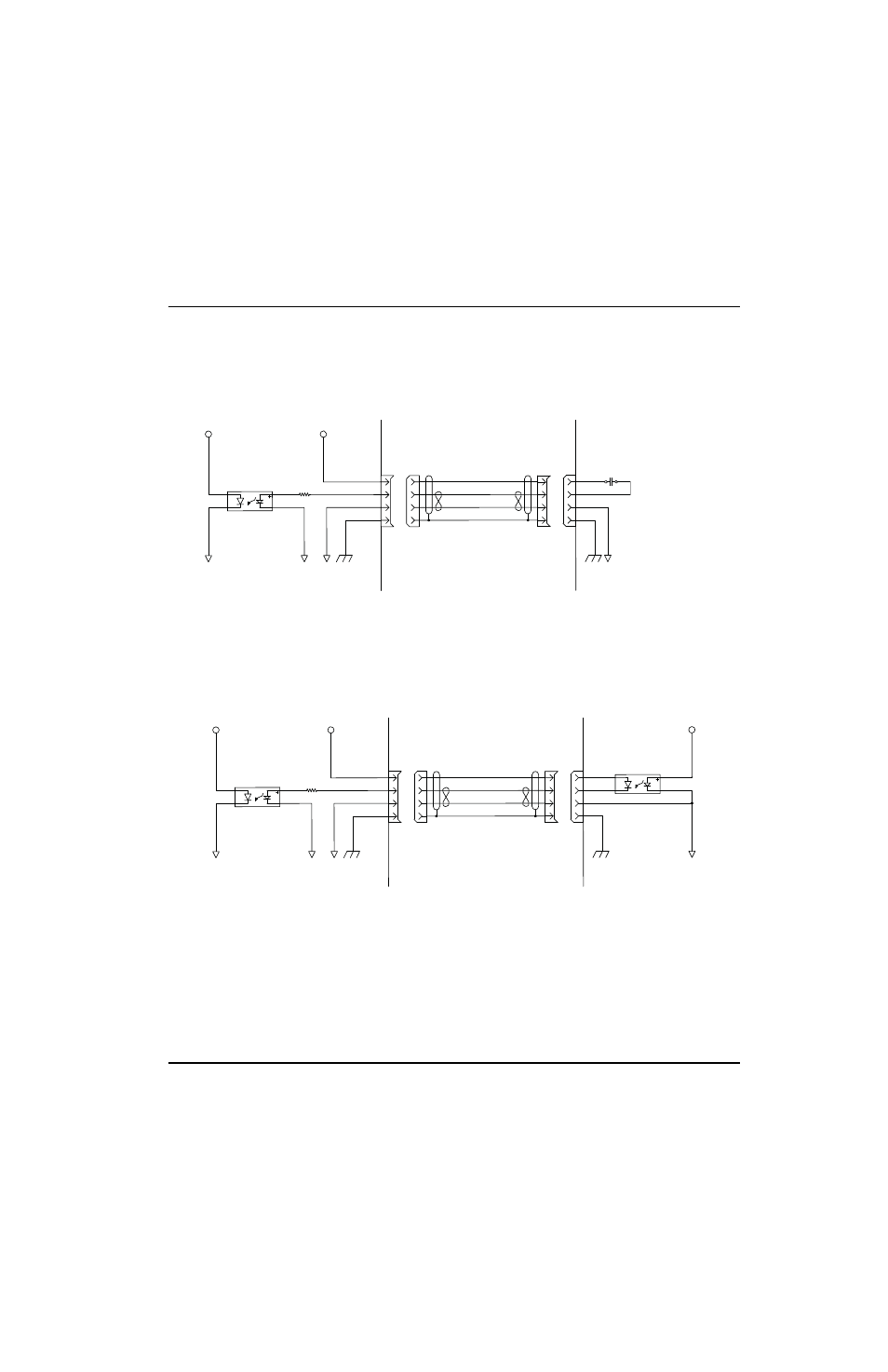

La figure 16 illustre une connexion type vers un contacteur de fin de course, un bouton-poussoir, un interrupteur
de position initiale, un interrupteur de sélection de la station (interrupteur à levier), un contact de relais ou un interrupteur
d’arrêt d’urgence.
Figure 16 Interrupteur normalement ouvert fourni par le client
La figure 17 illustre un exemple de connexion vers un photocoupleur. Ce type de circuit se trouve généralement dans
les systèmes THC et plasma.
Figure 17 Interrupteur du photocoupleur fourni par le client
+5 V c.c. +24 V c.c.
47 kΩ
CNC Câble fourni par le client Circuit client
Entrée
Commun
Protecteur
37
+5 V c.c. +24 V c.c.
47 kΩ
CNC Câble fourni par le client Circuit client
Entrée
Commun
Protecteur
37
