EDGE Pro HyPath CNC Manuel d’instructions 807622
2 – Installation
Connexions HyPath
Connexion d’E/S
Cette section décrit les câbles d’E/S HyPath, les connecteurs et les signaux d’E/S transmis par ces composants.
Note :
•
Isoler toutes les parties externes communes de la masse du châssis.
•
Si une tension externe est utilisée pour activer les E/S, connecter le composant commun de la source
externe au composant commun interne d’une tension de +24 V.
•
Les systèmes HyPath ont l’E/S de chaque connecteur imprimée au-dessus des connecteurs.
Câbles
Utiliser les renseignements suivants pour commander ou créer des connecteurs pour les câbles d’E/S HyPath.
Le connecteur HyPath E/S correspondant est un connecteur femelle circulaire à 37 contacts.
•
Kit Hypertherm : 228492
•
Connecteur de câble : AMP 206305-1
•
Pince de câble : AMP 206138-8
•
Contacts de broche (37) : AMP 66103-3 (20 – 24 AWG)
Les pages suivantes fournissent des renseignements supplémentaires sur les spécifications et des renseignements
relatifs au brochage des circuits imprimés de l’interface HyPath.

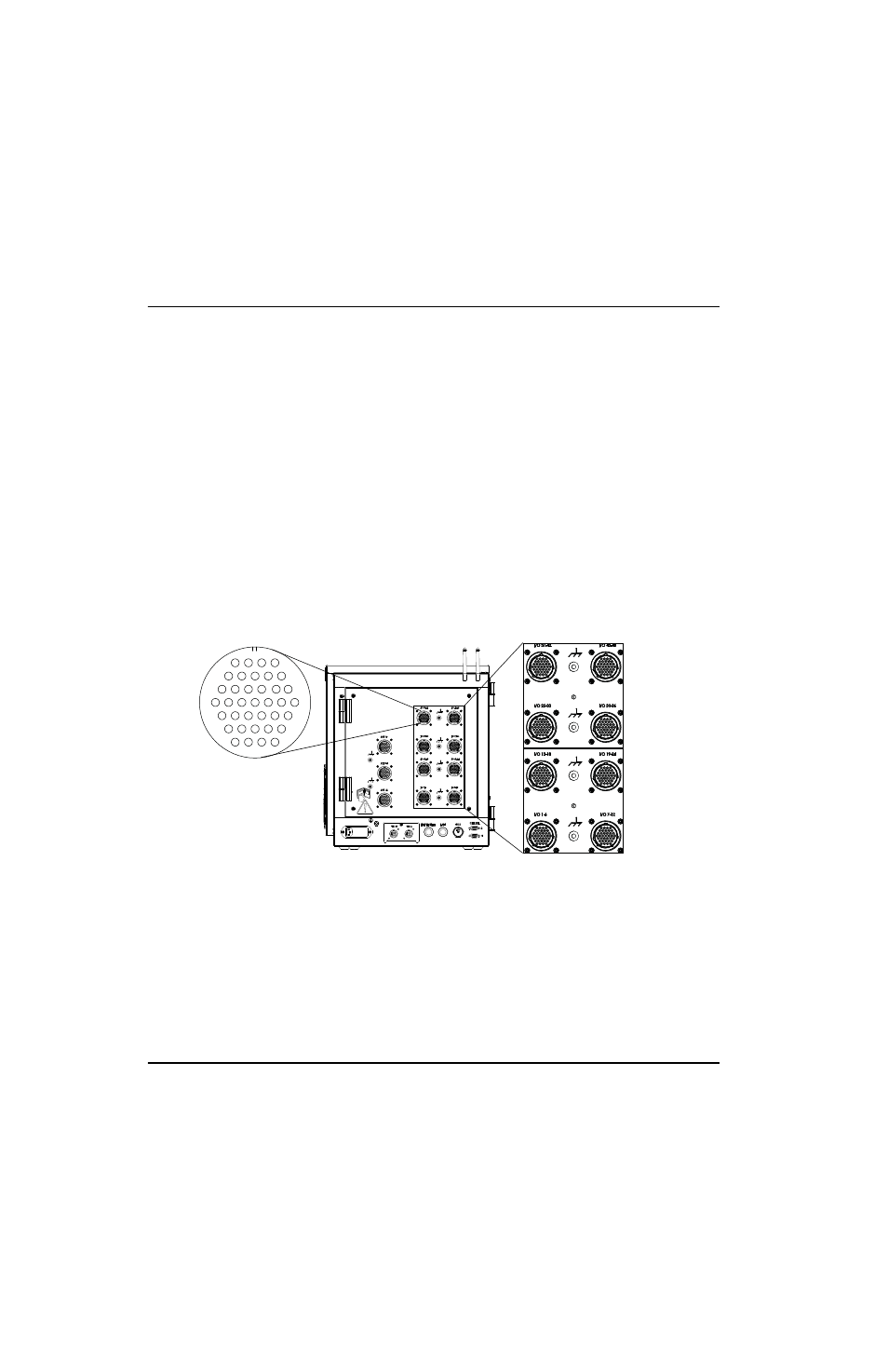

Figure 25 Connecteurs E/S HyPath
1
5
10
16
23
29
34
4
9
15
22
28
33
37
E/S 1 – 24
E/S 25 – 48
