116 EDGE Pro HyPath CNC Manuel d’instructions 807622
4 – Entretien et diagnostics
Circuit imprimé de surtension (141134)
Circuit imprimé de surtension (141134)

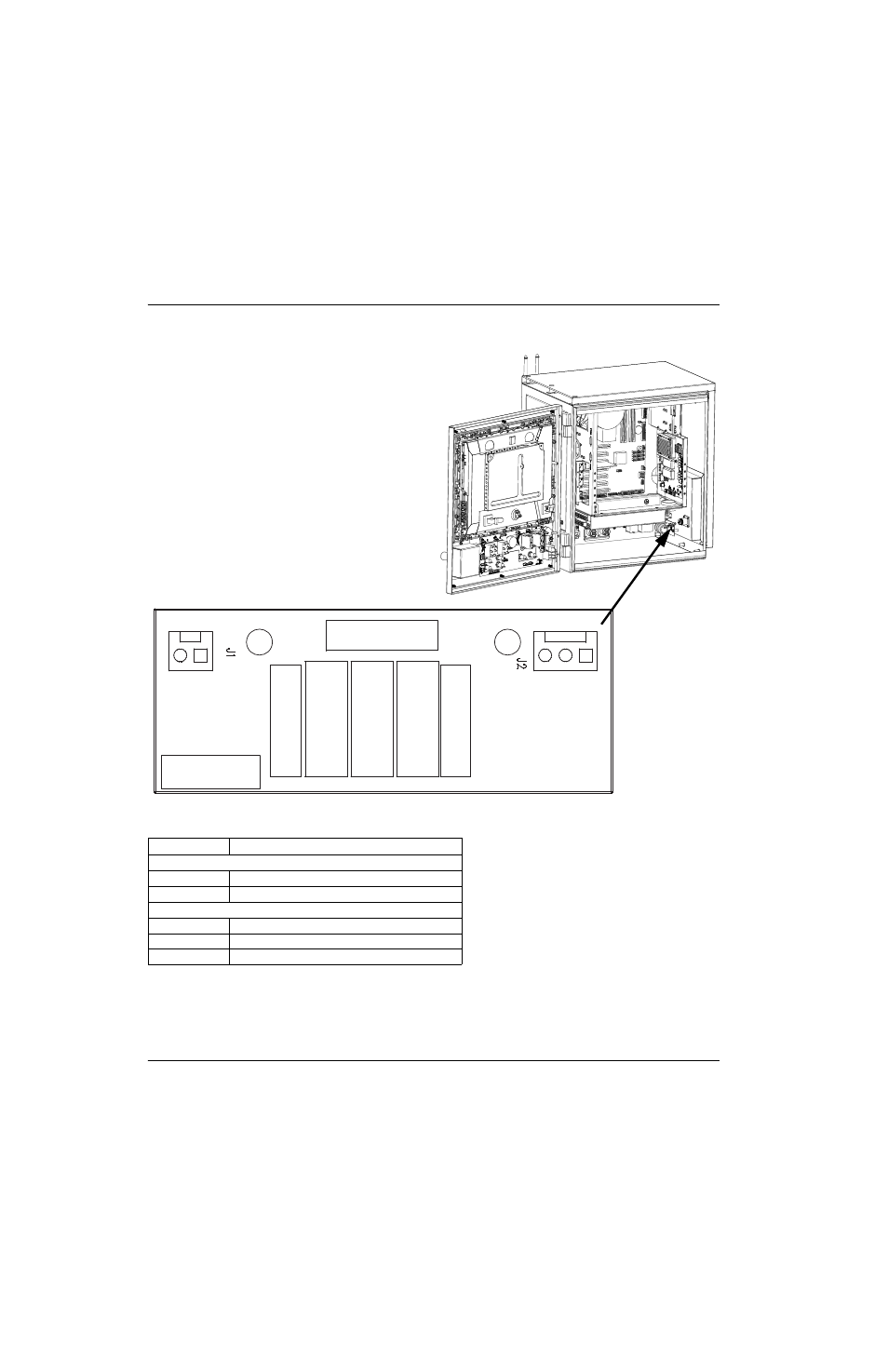

Figure 41 Circuit imprimé de surtension
Tableau 18 Brochage pour J1 et J2
Contact N° Signal
J1 – Depuis la prise de courant c.a.
1 Neutre
2 Ligne
J2 – Vers le panneau de distribution d’alimentation (J10)
1 Neutre
2 Ligne
3 Terre
J1 Depuis la prise
de courant c.a.
J2 Vers le panneau
de distribution d’alimentation
