Vanne de contrôle d'application générale Valtek GS FCD VLFRIM0300AQ 07/14
16
d'étanchéité (6) en sens anti-horaire pour le desserrer,
retirez le porte-joint (91) et la bague profilée (60), ensuite
déplacez l'assemblage du soufflet d'étanchéité vers le bas
et en dehors.
AVIS Le boulonnage entre la tige et l'obtu-
rateur est sécurisé contre la torsion.
Les assemblages de soufflets d'étanchéité de types A et B
sont sécurisés avec une douille de blocage (8).
12. Utilisez l'outil de guidage de garniture (Voir Section 16 : Outils
spéciaux) pour retirer la garniture (88) et la bague de la garniture
(93).
13. Utilisez un grattoir standard en laiton ou tout autre outil
approprié pour retirer le matériel des vieux joints ; ensuite,
nettoyez les surfaces des joints.
AVIS Examinez les composants des pièces
internes de la vanne et du chapeau. Si
les valeurs nominales et réelles diffèrent de plus de 5 %,
une révision de la vanne de contrôle peut être nécessaire.
14. Vérifiez les surfaces soumises au stress pour des dommages
éventuels du type déformations ou marquages.
15. Utilisez un grattoir standard en laiton ou tout autre outil
approprié pour nettoyer le boulonnage. Vérifiez la corrosion
ou tout autre dommage.
Remontage d'une vanne avec assemblagede
chapeau à soufflet d'étanchéité :
16. Lubrifiez tous les boulons et filetages et les surfaces d'appui
(tige, dessous des écrous) avec un lubrifiant approprié et
approuvé (Voir Section 15 : Lubrifiants).
AVIS Ne permettez jamais que des lubrifiants
entrent en contact avec le chapeau ou les
surfaces d'étanchéité.
17. Installez et serrez à la main une nouvelle bague profilée (55)
et une bague de siège (20).
18. Insérez l'outil de changement de siège de la vanne (Voir Section
16 : Outils spéciaux) dans le corps de la vanne et tournez en
sens horaire en utilisant une clef dynamométrique appropriée
(Voir Section 14 : Couple exigé, pour les sièges vissés).
19. Descendez l'obturateur (50) dans un mandrin de perçage
avec des supports mous et installez une nouvelle douille de
blocage (8) dans l'obturateur (Type A et B).
AVIS Le cône de la douille de blocage doit
s'ouvrir sur le haut.

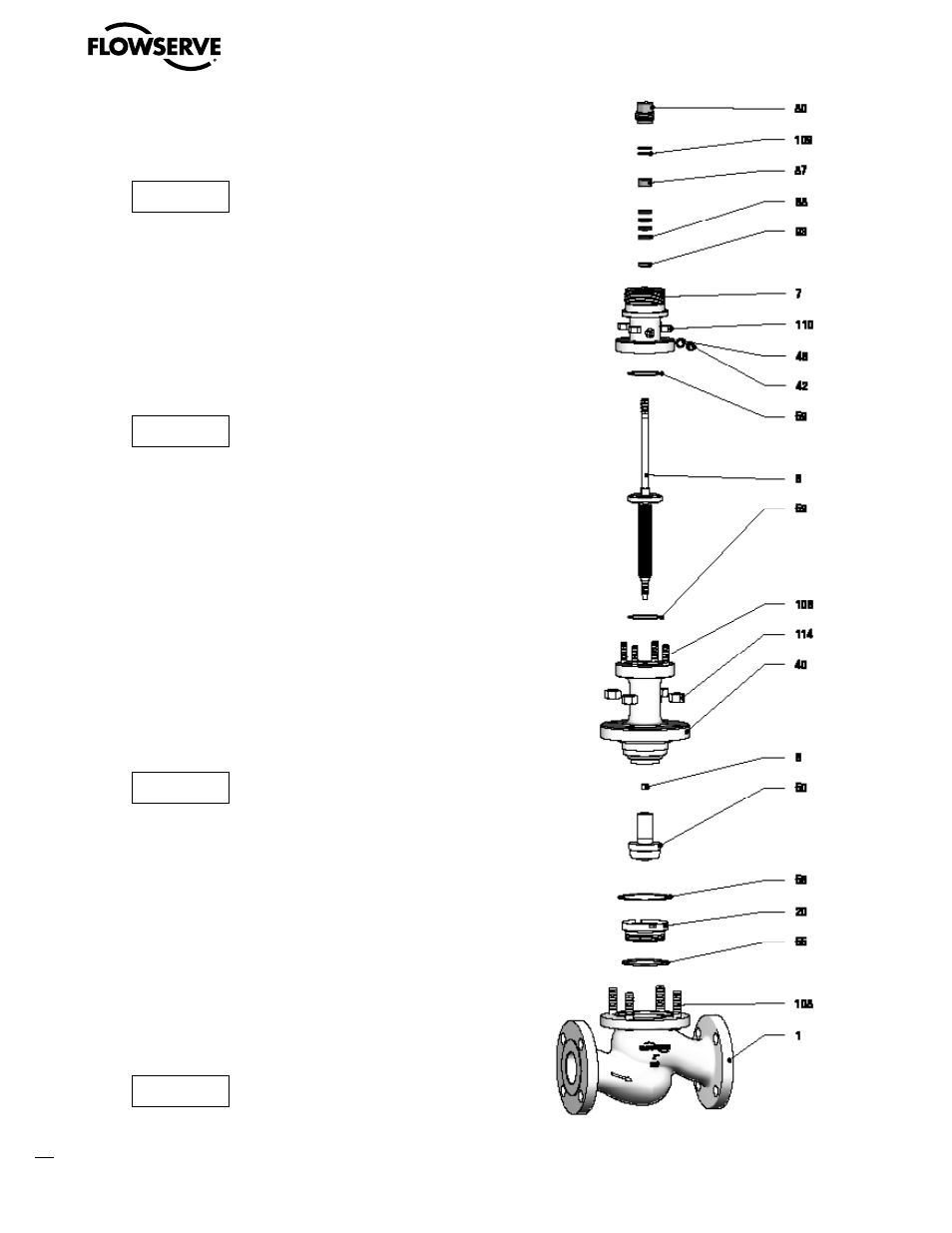

Figure 10 : Démontez/Remontez la vanne avec un assemblage de soufflet d'étanchéité
de conception de type A (pièces de la vanne, voir Tableau 13, Page 17)
