MANUEL D’ UTI LI SATI ON WDX FRANCAI S 71576422 06-05
Page 12 de 48
®
2.4 Stockage
Entreposer la pompe dans un
endroit propre, sec et isolé de toute vibration.
Laisser en place les obturateurs fixés sur les
brides et orifices annexes. Une fois par semaine
tourner le bout d'arbre à la main, afin d'éviter le
marquage des chemins de roulements ou le
gommage des faces de friction de la garniture.
Ne pas stocker le moteur sous la pompe.
En respectant les consignes ci-dessus, la pompe
peut être stockée jusqu'à six mois. Pour un
stockage excédant ce délai, consulter
FLOWSERVE pour mettre en place des actions
préventives adéquates.
2.5 Recyclage et fin de vie du produit
A la fin de vie du produit ou de ces composants, les
matériaux et composants appropriés devraient être
recyclés ou évacués en utilisant une méthode
propre pour l'environnement et en accord avec la
législation locale. Si le produit contient des
substances dangereuses pour l'environnement elles
doivent être enlevées et évacuées en accord avec
la législation courante. Cela prend aussi en compte
les liquides et gaz contenus dans le "système
étanche" et autres compartiments.
S'assurer que les substances dangereuses
ou les liquides toxiques sont évacués en toute
sécurité, et que l'équipement personnel de
protection est utilisé. Les spécifications de sécurité
doivent être en permanence en accord avec la
législation courante.
3 DESCRIPTIF DE LA POMPE
3.1 Descriptif et restrictions
d'utilisation
La pompe WDX est une pompe centrifuge
horizontale multi-étages à plan de joint radial et à
diffuseur à ailettes. Elle est équipée d'une roue
d'aspiration spéciale pour réduire la charge nette
absolue à l'aspiration (NPSH). Elle peut être
utilisée avec un moteur électrique, une turbine à
vapeur, ou des moteurs diesel ou essence.
Les pompes WDX sont de conception modulaire et
se composent d'étages identiques empilés les uns
sur les autres de manière à obtenir la pression de
refoulement désirée. Elles sont assemblées par
quatre tirants externes de haute résistance reliant
les 2 corps d'extrémité. Une grande diversité de
caractéristiques et de matériaux permet à ces
pompes de convenir à de multiples applications
telles que les chaudières ou les osmoses inverses.
Les brides d'aspiration et de refoulement sont
orientables par incrément de 90° sauf en direction
du bas.

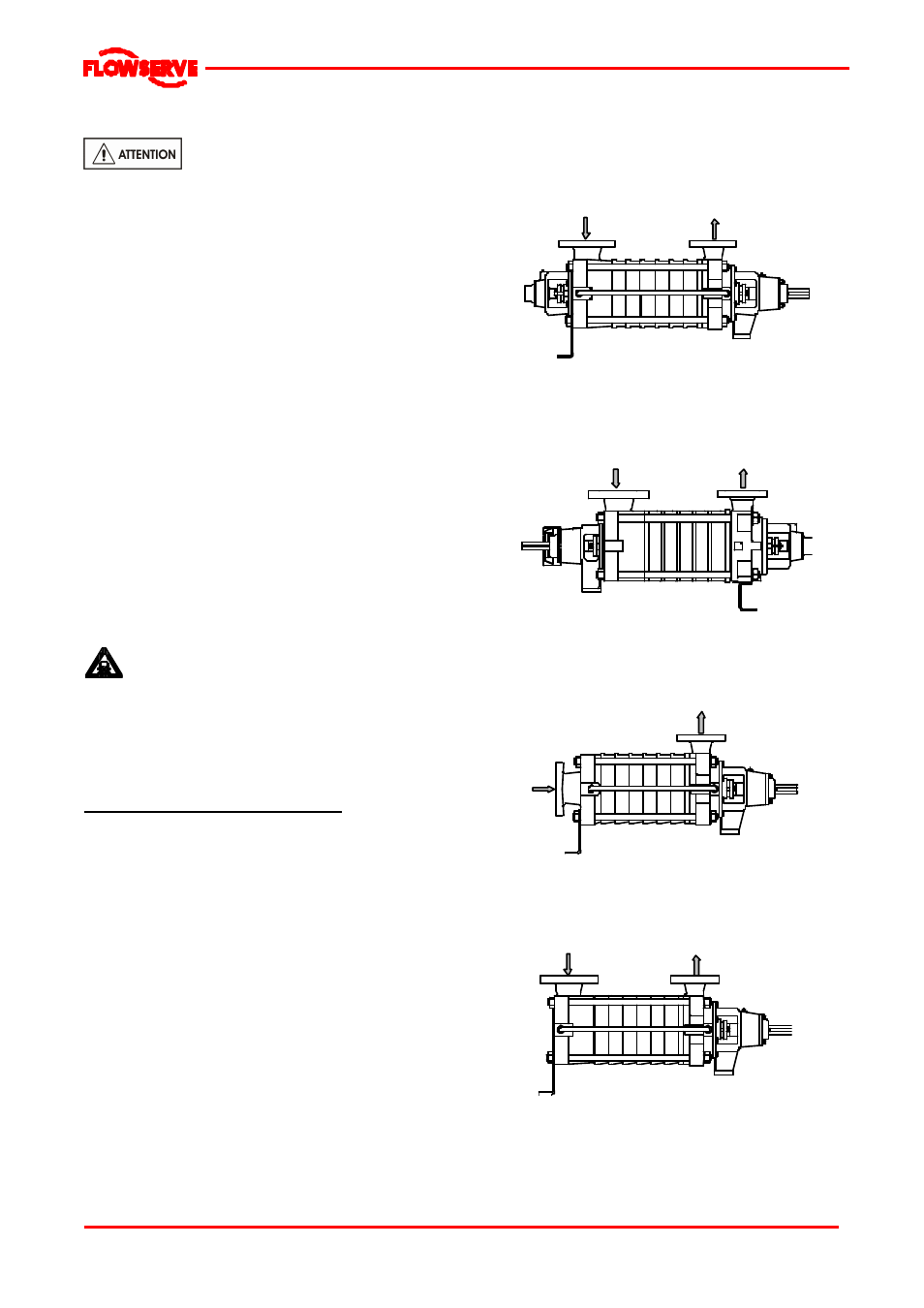

Les pompes WDX peuvent avoir les configurations
suivantes :
WDXR
Horizontale
Aspiration radi ale
Entraî nement du c ôté ref oulement - s ens horaire
Butée à roul ement du côt é entraînement
Roulement radi al du côt é aspiration
2 ét anc héit és d'arbre
WDXC
Horizontale
Aspiration radi ale
Entraî nement du c ôté as piration - sens anti-horaire
Butée à roul ement du côt é entraînement
Roulement radi al du côt é refoul ement
2 ét anc héit és d'arbre
WDXE
Horizontale
Aspiration horizont ale
Entraî nement du c ôté ref oulement - s ens horaire
Butée à roul ement du côt é entraînement
Coussinet lisse du c ôté aspiration
1 ét anc héit é d'arbre
WDXS
Horizontale
Aspiration radi ale
Entraî nement du c ôté ref oulement - s ens horaire
Butée à roul ement du côt é entraînement
Coussinet lisse du c ôté aspiration
1 ét anc héit é d'arbre
