18 dÉchiqueteuse de 4 pouces
SeRVICe & enTReTIen
AVANt d’INSPECtER oU dE RÉPARER UNE PIÈCE dE CEttE MAChINE, CoUPEZ LA SoURCE d’ALIMENtAtIoN, dÉCoNNECtEZ LE CÂBLE dE LA BoUGIE
d’ALLUMAGE Et ASSUREZ-VoUS QUE toUtES LES PIÈCES EN MoUVEMENt SE SoNt IMMoBILISÉES.
mISe eN GARde
8 h 8 h 8 h
8 h 8 h
5.8 NeTTOyAGe d’UN ROTOR ObSTRUÉ
5.9 LUbRIFIcATION
5.10 LUbRIFIcATION de LA PRISe de
FORce
Si la machine est obstruée, couper l’alimentation, débrancher
les bougies et attendre que la machine soit immobilisée pour
retirer les débris. Ne pas faire marcher la machine si les
protections et grilles ne sont pas en place.
AVeRTISSemeNT
Coupez l’alimentation et laissez les pièces s’immobiliser. 1.
Retirez le boulon de retenue maintenant le couvercle d’accès 2.
sur le châssis principal et soulevez ce dernier.
Retirez les débris du rotor de la déchiqueteuse. Faites
3.
tourner le rotor à la main pour vous assurer qu’il peut tourner
librement.
Fermez le couvercle d’accès et remettez le boulon.
4.
Mettez le moteur en marche et engagez la courroie 5.
d’entraînement pour reprendre les opérations.
Les deux paliers de l’arbre de rotor. •
Un graisseur sur la goulotte de décharge. •
Un graisseur derrière la poulie (certains modèles de moteur). •
Un graisseur sous le palier (certains modèles de moteur). •
toutes les huit heures, lubrifiez les tourillons de la prise de force.
Assurez-vous que la graisse entre dans les quatre paliers.
toutes les huit heures, lubrifiez les tubes intérieurs de la prise
de force. Les pièces télescopiques doivent être lubrifiées
pour fonctionner correctement. Les pièces télescopiques
sans raccords doivent être séparées et graissées à la main
avec un pinceau.
toutes les huit heures, lubrifiez le palier de retenue du dispositif
de protection de la prise de force. Les raccords filetés moulés
situés sur la protection près de chaque palier sont destinés

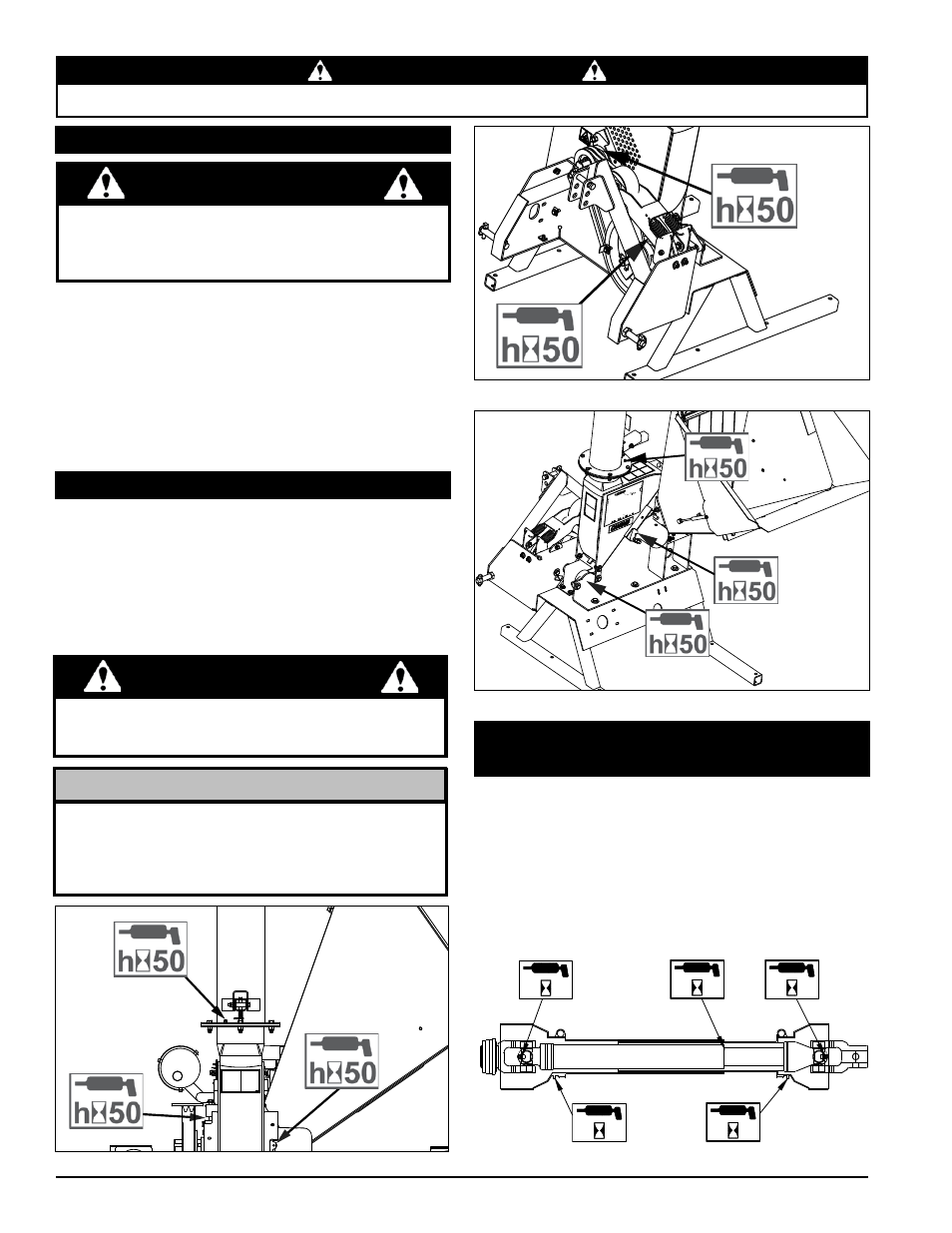

Figure 5.11 Fig. 5.8. CH4614 (73420)
Fig. 5.9. CH4540 (73454)
Fig. 5.10. CH4540 (73454)
ImPORTANTe
NOTA
Underneath
bearing
Les graisses à base de polyurée ne sont pas compatibles avec
les graisses à base de lithium . Le mélange de ces deux types de
graisse peut donner lieu à la défaillance prématurée de la machine.
Ne graissez pas les paliers à l’excès. Un graissage excessif
peut entraîner une surchauffe et/ou le décollement des joints.
Ajoutez la graisse lentement et sous pression légère. dans
la mesure du possible, tournez le palier lentement pendant
la lubrification.
Lubrifiez la machine régulièrement avec une graisse à base de lithium.
des conditions extrêmes nécessitent des graissages plus fréquents.
Graissez les points suivants toutes les 50 heures de
fonctionnement.
