Fiche d’instructions
Le kit de feux pour chargeur de débris se compose de deux
lampes halogènes. L’ensemble glisse dans le porte-tuyaux
du chargeur de débris et se branche sur le faisceau de fils
du moteur.
INSTALLATION
Débranchez l’interrupteur marche/arrêt du faisceau de 1.
fils du kit de feux
Insérez le feu dans le tube du porte-tuyau.
2.
Faites passer le faisceau de fils dans le carter du 3.
ventilateur comme illustré à la Figure 1.
Faites passer les deux fiches d’interrupteur dans le trou
4.
rectangulaire illustré à la Figure 2.
Rebranchez l’interrupteur sur les deux fiches.
5.
Poussez l’interrupteur dans le trou rectangulaire 6.
(Figure 3). Il s’enclenchera en place.
Acheminez le faisceau de fils vers le côté droit du
7.
moteur.
Branchez le faisceau de fils du kit de feux dans le faisceau
8.
de fils du moteur comme illustré à la figure 4.
À l’aide d’attaches de câbles mono-usage, fixez le fil du
9.
kit de feux sur le moteur.
Instructions
Réf. 75758-00
Rév. 030408
OBJET : Kit de feux pour chargeur de
débris
KIT Nº 75754-0
0
ADAPTABLE SUR : DL12725
Avant d’inspecter ou d'intervenir sur quelque partie que
ce soit de la machine, coupez le contact, retirez la clé,
débranchez les câbles de la batterie et assurez-vous
de l’arrêt complet de toutes les pièces mobiles.
AVERTISSEMENT

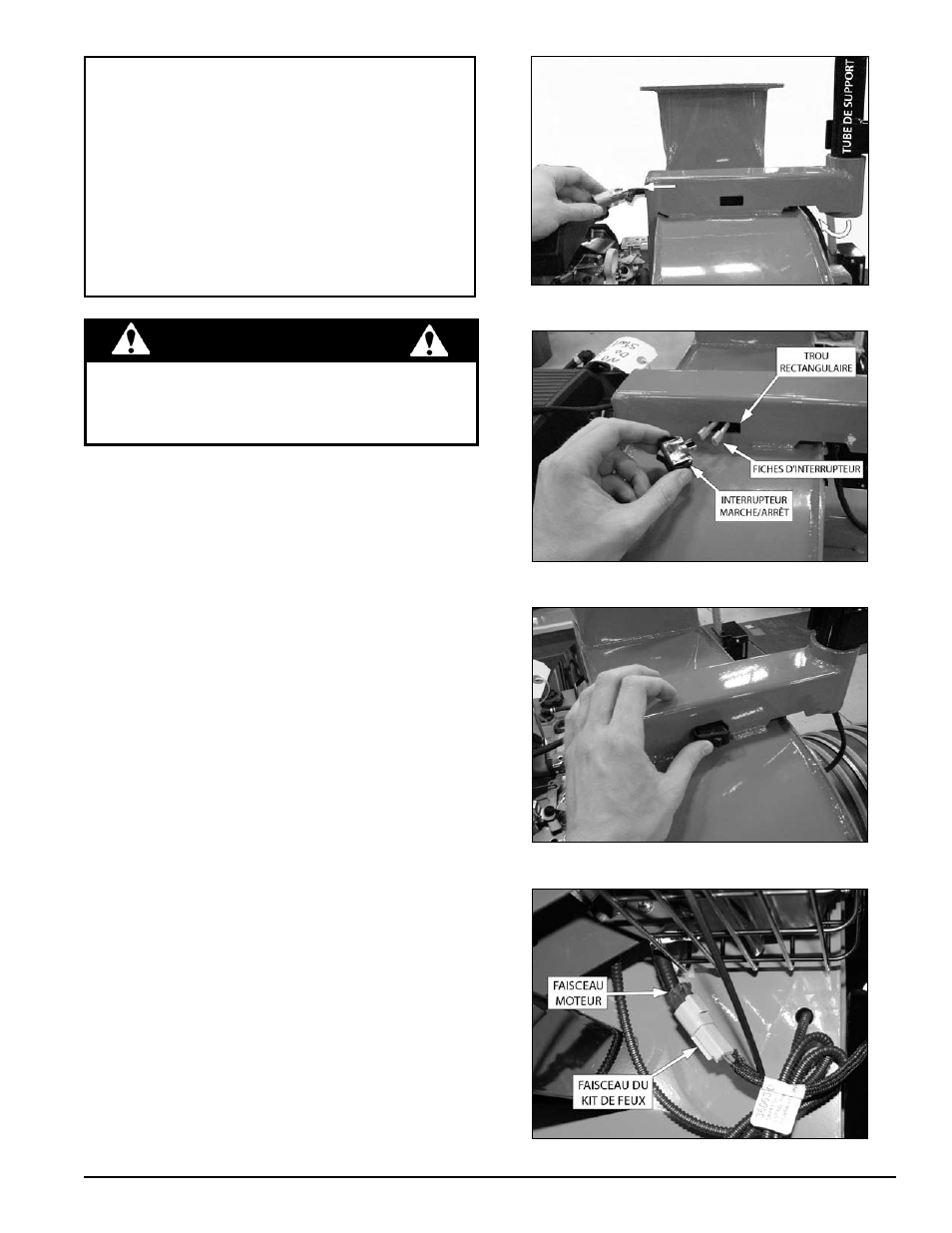

Figure 1, Cheminement du faisceau du kit de feux
Figure 2, Reconnexion de l’interrupteur marche/arrêt
Figure 3, Installation de l’interrupteur marche/arrêt
Figure 4, Connexion à une source d’alimentation
