17 dÉchiqueteuse de 4 pouces
FRANÇAIS
SeRVICe & enTReTIen
AVANt d’INSPECtER oU dE RÉPARER UNE PIÈCE dE CEttE MAChINE, CoUPEZ LA SoURCE d’ALIMENtAtIoN, dÉCoNNECtEZ LE CÂBLE dE LA BoUGIE
d’ALLUMAGE Et ASSUREZ-VoUS QUE toUtES LES PIÈCES EN MoUVEMENt SE SoNt IMMoBILISÉES.
mISe eN GARde
LONGUEUR DE POR
TÉE
FORCE DE 20 LBS
FLÈCHE
DE 7/16”
Installez les nouvelles courroies et remettez la poulie de 4.
tension en place.
Vérifiez l’alignement des poulies à l’aide d’une règle droite
5.
et les régler au besoin.
Vérifiez la tension des courroies et les régler au besoin. Le
6.
milieu de la courroie devrait 'fléchir de 7/16 po quand elle est
soumise à une charge de 20 lb (voir la figure 5.6).
Remettez la protection de courroie.
7.
Mettez le moteur du tracteur en marche et engagez 8.
l’embrayage d’entraînement de la prise de force (reportez-
vous au manuel du propriétaire du tracteur). Augmentez le
régime moteur jusqu'à ce que la prise de force atteigne la
vitesse nominale. testez la machine et réglez les poulies
au besoin.

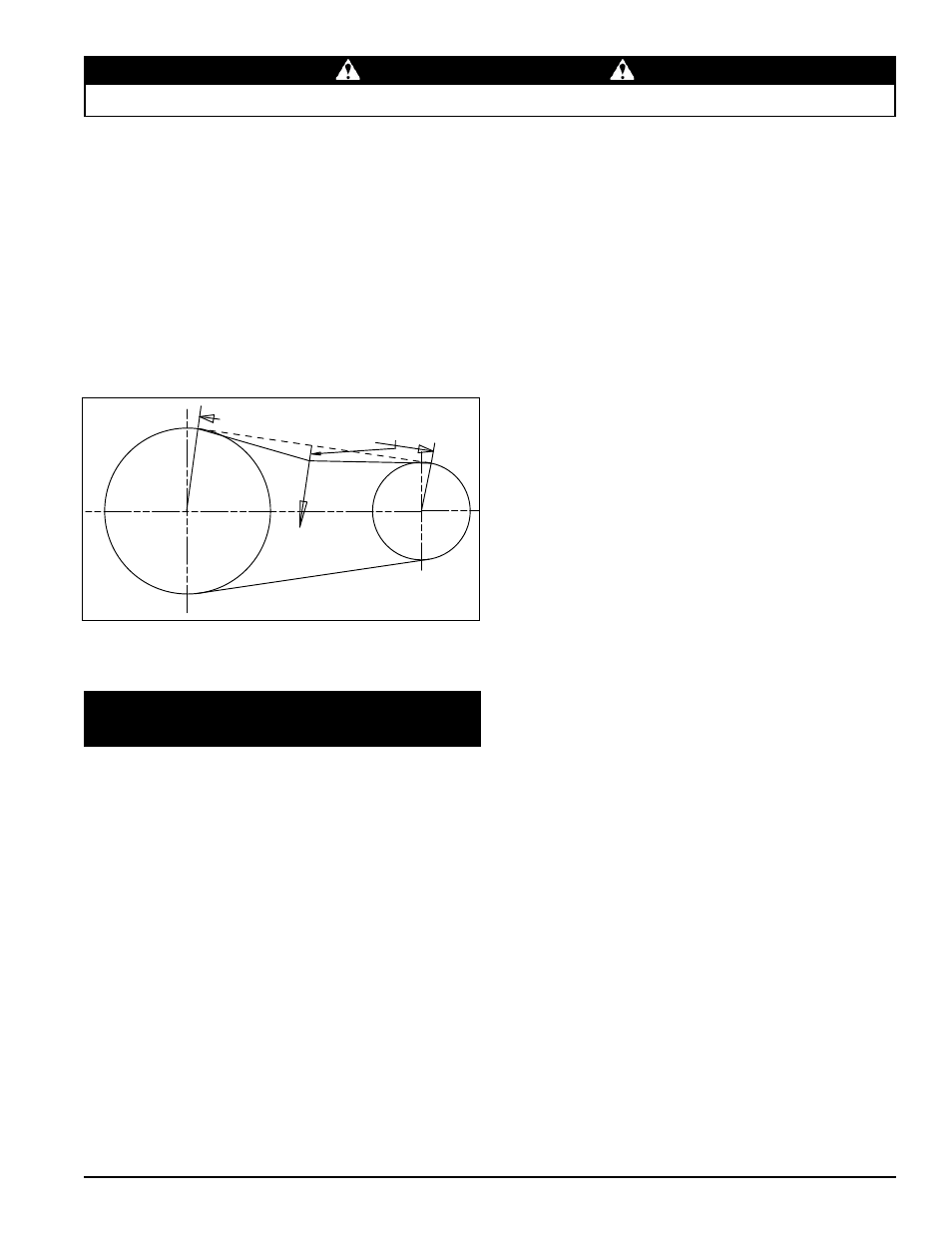

Figure 5.6, Tension de la courroie
5.7 RemPLAcemeNT deS PALIeRS de
ROTOR
5.7.1 RemPLAcemeNT deS PALIeRS deS mOdèLeS
À mOTeUR
Retirez le boulon de 3/8 po retenant le couvercle d’accès 1.
au châssis principal. Inclinez le couvercle pour accéder au
rotor.
Enlevez la grande protection de courroie.
2.
Appuyez sur la pédale d’engagement de courroie, desserrez 3.
le boulon du moteur et faites glisser le moteur pour soulager
la tension de la courroie. Retirez ensuite la courroie
d’entraînement des poulies. À l’aide des boulons des bagues,
retirez les bagues et les poulies de l’arbre de rotor.
Retirez les deux boulons de 1/2 po de chaque palier de rotor
4.
et retirez la goupille cylindrique de l’arbre de rotor.
À l’aide d’un palan ou d’un appareil de levage, soulevez le
5.
rotor pour le sortir complètement du châssis. L’ensemble du
rotor pèse 140 lb.
Une fois le rotor sorti du châssis, retirez les deux paliers et
6.
placez des paliers neufs sur l’arbre.
Remettez en place la goupille cylindrique.
7.
À l’aide du palan ou de l’appareil de levage, remettez 8.
l’ensemble du rotor sur le châssis de la déchiqueteuse.
Glissez de nouveau le rotor jusqu’à ce que la goupille 9.
cylindrique soit bien serrée contre le palier avant. Verrouillez
le palier avant et installez les boulons de 1/2 po sur chacun
des paliers pour les fixer solidement sur le châssis. Serrez
les boulons à un couple de 75 lb-pi. Verrouillez le palier
arrière. Vérifiez l’enclume de la déchiqueteuse et la régler
au besoin.
Glissez la bague sur l’arbre, la bride contre le palier et
10.
verrouillez la bague sur l’arbre. Fixez la grande poulie sur
la bague. Remettez les courroies d’entraînement sur les
poulies, remettez le moteur en place et resserrez les boulons.
Vérifiez l’alignement des poulies et la tension des courroies.
Réglez au besoin.
Remettez la protection de la courroie et reprenez les
11.
opérations.
démarrez le moteur, engagez la courroie d’entraînement
12.
et testez la machine. Réglez les poulies et la tension des
courroies au besoin.
5.7.2 RemPLAcemeNT deS PALIeRS deS mOdèLeS
À PRISe de FORce
Retirez le boulon de 3/8 po retenant le couvercle d’accès 1.
au châssis principal. Inclinez le couvercle pour accéder au
rotor.
Enlevez la grande protection de courroie.
2.
Retirez la poulie de tension et les courroies d’entraînement. 3.
À l’aide des boulons de la bague, retirez la bague, la pièce
d’écartement et la poulie de l’arbre de rotor.
Retirez les deux boulons de 1/2 po de chaque palier de rotor
4.
et retirez la goupille cylindrique de l’arbre de rotor.
À l’aide d’un palan ou d’un appareil de levage, soulevez le
5.
rotor pour le sortir complètement du châssis. L’ensemble du
rotor pèse 140 lb.
Une fois le rotor sorti du châssis, retirez les deux paliers et
6.
placez des paliers neufs sur l’arbre.
Remettez en place la goupille cylindrique.
7.
À l’aide du palan ou de l’appareil de levage, remettez 8.
l’ensemble du rotor sur le châssis de la déchiqueteuse.
Glissez de nouveau le rotor jusqu’à ce que la goupille cylindrique
9.
soit bien serrée contre le palier avant. Verrouillez le palier avant
et installez les boulons de 1/2 po sur chacun des paliers pour les
fixer solidement sur le châssis. Serrez les boulons à un couple
de 75 lb-pi. Vérifiez l’enclume de la déchiqueteuse et la régler
au besoin. Verrouillez le palier arrière.
Glissez la pièce d’écartement et la bague sur l’arbre, la
10.
bride contre le palier et verrouillez la bague sur l’arbre.
Fixez la grande poulie sur la bague. Remettez les courroies
d’entraînement en place et réinstallez la poulie de tension.
Vérifiez l’alignement des poulies et la tension des courroies.
Réglez au besoin.
Remettez la protection de la courroie et reprenez les
11.
opérations.
Mettez le moteur du tracteur en marche et lancez la prise de
12.
force (reportez-vous au manuel du propriétaire du tracteur).
Augmentez le régime moteur jusqu'à ce que la prise de force
atteigne la vitesse nominale. testez la machine ; réajustez
les poulies
