16 dÉchiqueteuse de 4 pouces
SeRVICe & enTReTIen
AVANt d’INSPECtER oU dE RÉPARER UNE PIÈCE dE CEttE MAChINE, CoUPEZ LA SoURCE d’ALIMENtAtIoN, dÉCoNNECtEZ LE CÂBLE dE LA BoUGIE
d’ALLUMAGE Et ASSUREZ-VoUS QUE toUtES LES PIÈCES EN MoUVEMENt SE SoNt IMMoBILISÉES.
mISe eN GARde

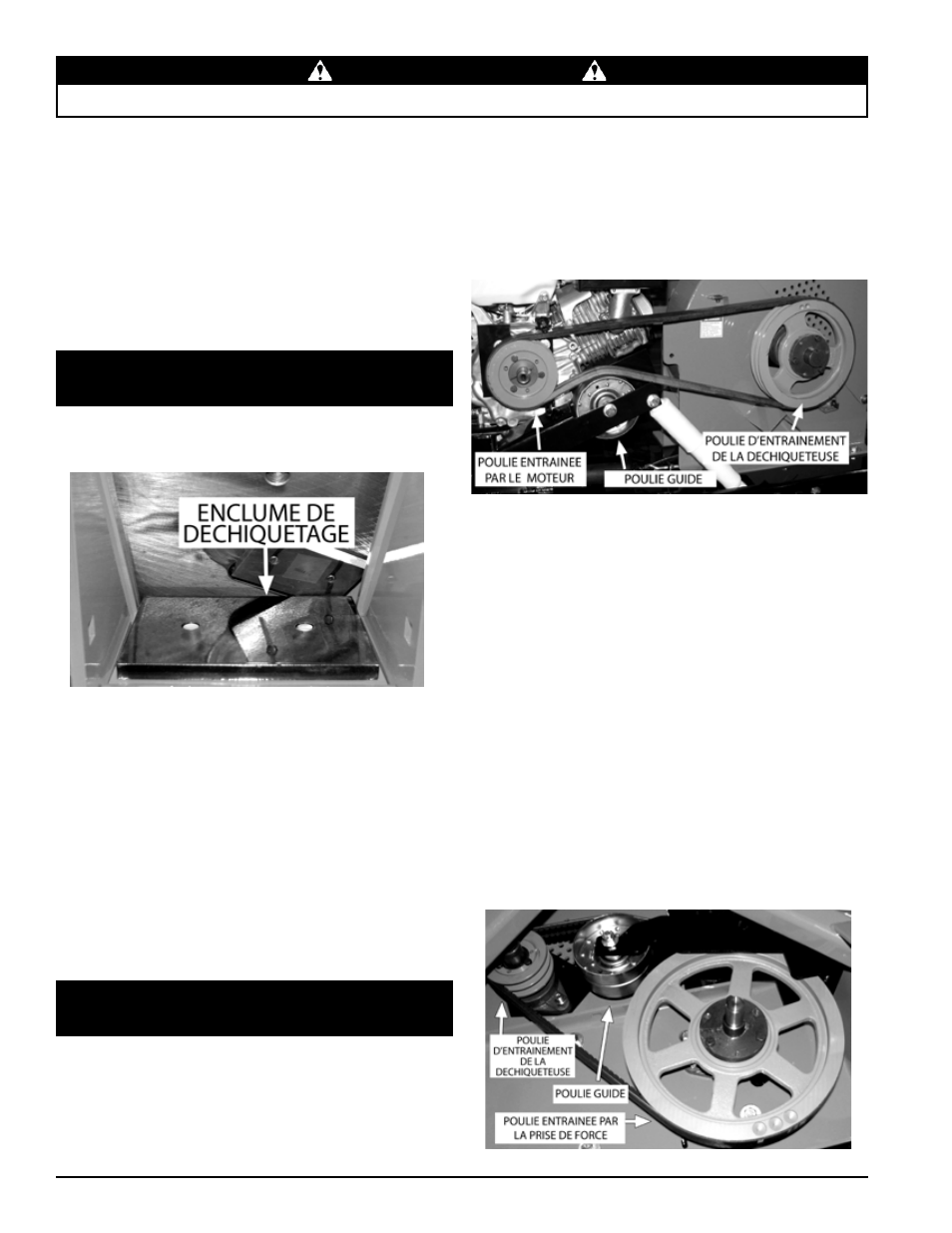

5.5 RÉGLAGe dU dÉGAGemeNT de LA
LAme de LA dÉchIqUeTeUSe
Utilisez des temps de meulage courts et refroidissez avec de 4.
l’eau ou un certain type de liquide de refroidissement.
Aiguisez une quantité égale de chaque lame pour maintenir
5.
l’équilibre du disque.
de petites imperfections comme des entailles et des bavures
6.
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
Pour les lames qui ont été aiguisées à maintes reprises,
7.
assurez-vous que la surface aiguisée s’étend au-delà de
l’orifice de la fente de déchiquetage. Si elle ne s’étend pas
au-delà de l’orifice, il faut remplacer les lames.
Un dégagement de 1/16” à 1/8” est nécessaire entre les lames de
déchiquetage et le bloc de la déchiqueteuse. Pour régler l’enclume
de la déchiqueteuse:
Levez le couvercle d’accès pour faire apparaître le rotor. 1.
desserrez les deux boulons de1/2 po retenant l’enclume sur
le châssis.
À partir de l’intérieur du boîtier, mesurez le dégagement entre
2.
la lame et l’enclume de la déchiqueteuse
Réglez vers l’intérieur ou l’extérieur pour obtenir la mesure
3.
désirée.
Serrez les boulons de l’enclume à un couple de 75 lb-pi. Avant
4.
d'utiliser la machine, assurez-vous que le dégagement de
toutes les lames au-dessus de l’enclume est compris entre
1/16 po et 3/16 po.
Si le bord de l’enclume est endommagé ou présente une usure
irrégulière, enlevez les deux boulons retenant l’enclume et utilisez
l’un des trois autres bords. Réglez à la mesure correcte.
5.6 RÉGLAGe/RemPLAcemeNT de LA
cOURROIe d’eNTRAîNemeNT
Vérifiez l’état des courroies d’entraînement annuellement ou
toutes les 25 heures de fonctionnement, selon l’événement qui
se produit en premier. Remplacez la courroie si elle est fissurée,
éraillée ou usée. Pour remplacer la courroie, procédez de la
manière suivante:
5.6.1 cOURROIe d’eNTRAîNemeNT deS mOdèLeS
À mOTeUR
Arrêtez le moteur et débranchez les bougies. 1.
Enlevez la protection de courroie. 2.
détendez la courroie d’entraînement en appuyant sur la 3.
pédale d’engagement de courroie, en desserrant les boulons
du moteur et en glissant le moteur en arrière. Ensuite, retirez
la courroie d’entraînement des poulies (figure 5.4).
Installez la nouvelle courroie sur les poulies. Remettez le 4.
moteur en place et serrez les boulons au couple correct.
Vérifiez l’alignement des poulies à l’aide d’une règle droite
5.
et les régler au besoin.
Vérifiez la tension des courroies et les régler au besoin. Le
6.
milieu de la courroie devrait fléchir de 7/16 po quand elle est
soumise à une charge de 20 lb (voir la figure 5.6).
Remettez la protection de courroie.
7.
Appuyez sur la pédale d’engagement de la courroie, démarrez 8.
le moteur, engagez la courroie d’entraînement et testez la
machine. Réajuster les poulies au besoin.
5.6.2 cOURROIeS d’eNTRAîNemeNT deS mOdèLeS
À PRISe de FORce
désengagez la prise de force et coupez le moteur du 1.
tracteur.
Enlevez la protection de courroie.
2.
Pour retirer la poulie de tension, enlevez le boulon de 1/2 3.
po x 4-1/2 po, les pièces d’écartement, la rondelle et l’écrou.
Retirez la courroie d’entraînement des poulies (figure 5.5)
Figure 5,5, Courroie d’entraînement des modèles à prise de force
Figure 5.3
Figure 5.4
