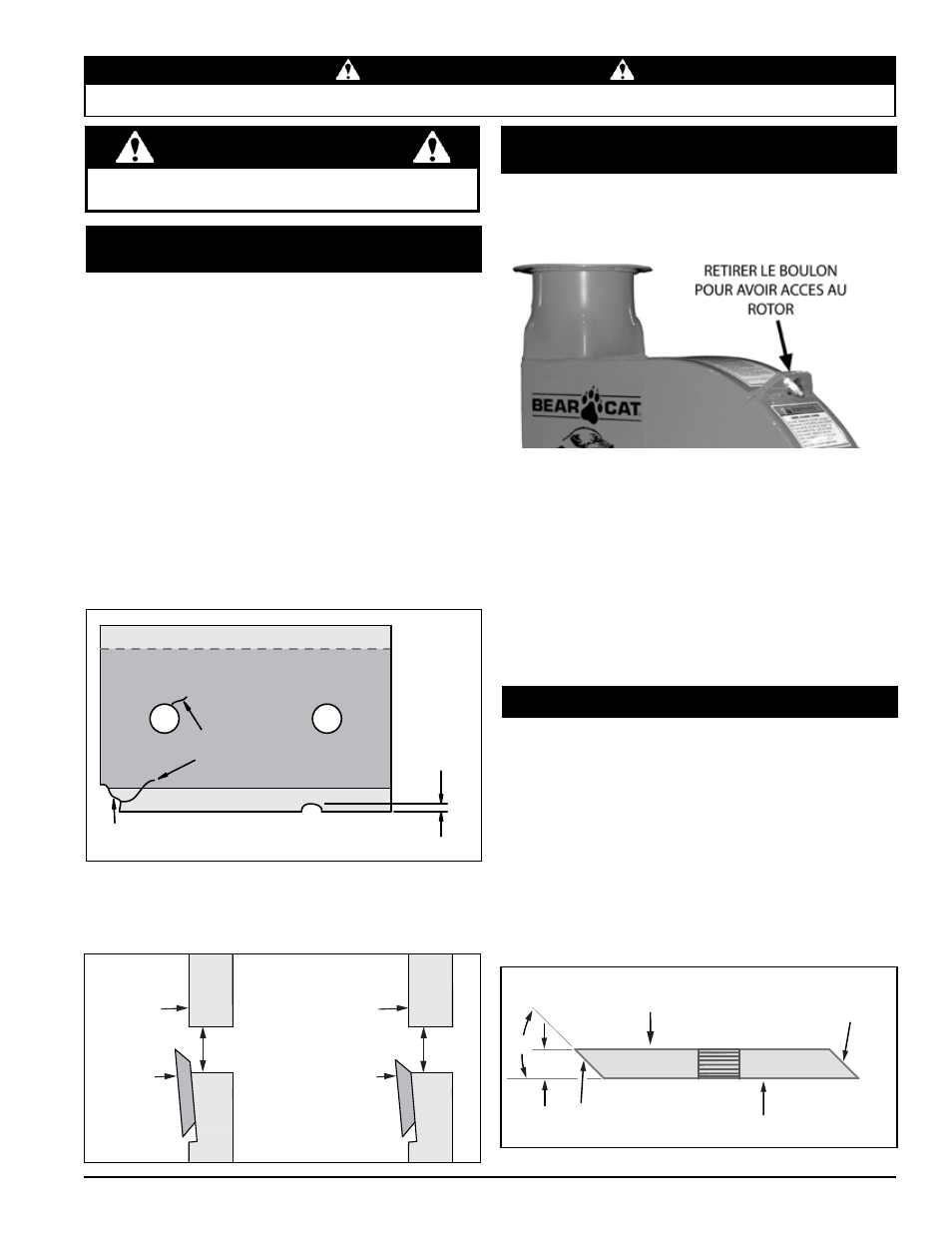

15 dÉchiqueteuse de 4 pouces
FRANÇAIS
SeRVICe & enTReTIen
AVANt d’INSPECtER oU dE RÉPARER UNE PIÈCE dE CEttE MAChINE, CoUPEZ LA SoURCE d’ALIMENtAtIoN, dÉCoNNECtEZ LE CÂBLE dE LA BoUGIE
d’ALLUMAGE Et ASSUREZ-VoUS QUE toUtES LES PIÈCES EN MoUVEMENt SE SoNt IMMoBILISÉES.
mISe eN GARde
5.4 AFFÛTAGe deS LAmeS
5.3 ReTRAIT deS LAmeS de LA
dechIqUeTeUSe
Les lames de la déchiqueteuse s’émoussent avec le temps.
Le déchiquetage devient alors difficile et la machine travaille
plus dure . VeRIFIeZ L’eTAT deS LAmeS TOUTeS LeS 5-15
heUReS d’UTILISATION eT AIGUISeZ-LeS SI beSOIN.
Vos lames ont besoin d’être aiguisées si :
La machine vibre excessivement au moment de l’alimentation •
des branches.
Les branches de petit diamètre ne s’alimentent pas
•
automatiquement.
Si les copeaux sont inégaux ou effilochés, surtout quand il
•
s’agit de branches vertes.
Avant d’aiguiser les lames, vérifiez s’il y a des dommages
permanents. Remplacez les lames si :
Vous observez des fissures, coins cassés ou entailles de plus •
de 1/8 po. (voir ci-dessous).
La base du bord tranchant est usée ou aiguisée de façon •
qu’elle ne dépasse pas de la fente de déchiquetage (voir
ci-dessous).
Les lames peuvent être meulées sur une meuleuse d’établi ou
par un professionnel.
N’aiguisez et ne meulez jamais les surfaces de montage 1.
des lames. Le bord pourrait rouler et la lame pourrait être
endommagée, donnant des performances médiocres de
déchiquetage.
Meulez à nouveau le bord angulaire des lames de
2.
déchiquetage pour lui donner un angle de 45 degrés (Figure
5.2.). Assurez-vous qu’un certain type d’appareil fixe est utilisé
pour maintenir correctement la lame à l’angle correct.
Veillez à ce que la lame ne surchauffe pas et qu’elle ne
3.
change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
ENTAILLE
SUPERIEURE
A 1/8 PO.
FISSURE
SUPERIEURE
A 1/8 PO.
COIN
CASSE
NOUVELLE
LAME
FENTE DE
DECHIQUETAGE
FENTE DE
DECHIQUETAGE
DISQUE
DE LA
DECHIQUETEUSE
DISQUE
DE LA
DECHIQUETEUSE
LA LAME EST
TROP COURTE
ET DOIT ETRE
REMPLACEE
Pour retirer les lames de la déchiqueteuse :
1. Enlevez le boulon qui retient le couvercle d’accès 1. (figure
5.1) sur le châssis principal.
Figure 5.1, Couvercle d’accès au rotor
Inclinez le couvercle pour accéder au rotor. tournez le rotor 2.
de manière à ce que les boulons les plus accessibles soient
ceux retenant la lame de déchiquetage.
Retirez les deux boulons de 5/16 po retenant la lame de la
3.
déchiqueteuse. Répétez cette étape pour les quatre lames.
Les quatre lames sont dotées de deux bords et elles peuvent
être inversées une fois chacune avant d’être affûtées. Si
les deux côtés n’ont pas été utilisés, retirez et inversez les
lames..
Remettez les lames en place et procédez au déchiquetage.
4.
Figure 5.2, Affûtage des lames de la déchiqueteuse
5.2 eNTReTIeN de LA LAme de LA
dechIqUeTeUSe
45°
.25
Surface
aiguisée
Surface de montage,
ne pas affûter Surface
aiguisée
Surface de montage,
ne pas affûter
WARNING
Les lames de déchiquetage sont tranchantes ! Faites attention
quand en travaillant sur la machine pour éviter les blessures.
