4 fixation de la goulotte de la déchiqueteuse, 5 fixation du plateau de rallonge, Modèles européens uniquement) – Echo Bear Cat CH4614 Manuel d'utilisation
Page 11: 6 fixation du tube de décharge, Français, Avertissement
7
dÉchiqueteuse de 4 pouces
FRANÇAIS
ASSemblAge

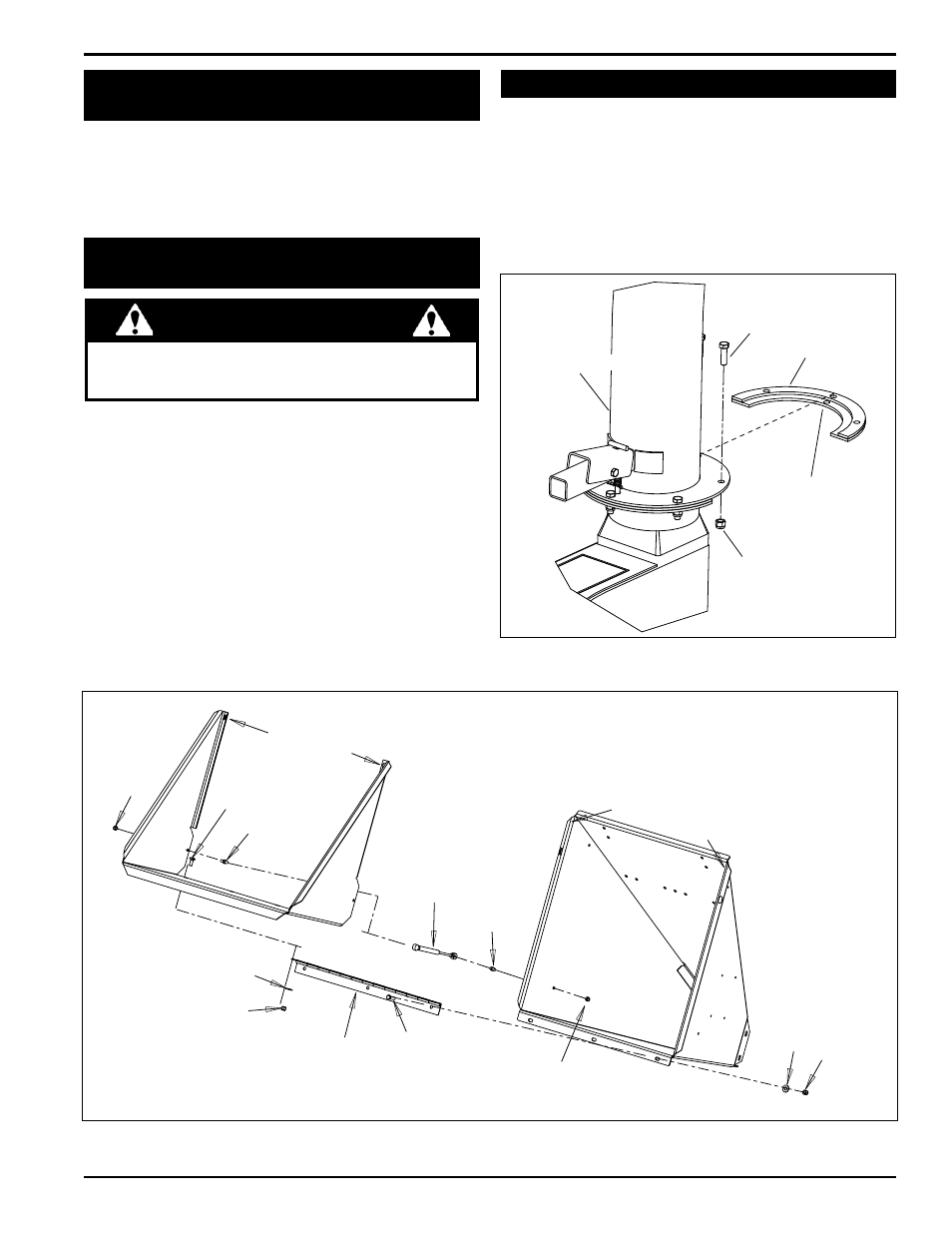

2.4 FIxATION de LA GOULOTTe de LA
dÉchIqUeTeUSe
Utilisez un support ou un treuil pour maintenir la goulotte de
1.
la déchiqueteuse en place sur le châssis.
Montez la goulotte sur le corps de la déchiqueteuse à l’aide
2.
de six boulons de carrosserie de 3/8 x 1 po et d’écrous
Nylock.
2.5 FIxATION dU PLATeAU de RALLONGe
(mOdèLeS eUROPÉeNS UNIqUemeNT)
Ne pas utiliser cette machine si la goulotte n’est pas
correctement installée. Les lames rotatives pourraient
causer de graves blessures.
AVeRTISSemeNT
Fixez la charnière de rallonge sur la goulotte de la
1.
déchiqueteuse à l’aide de trois boulons de 3/8 x 1 1/4 po, de
rondelles et d’écrous Nylock.
Glissez le plateau de rallonge sur la goulotte de la
2.
déchiqueteuse. Positionnez le rebord du plateau derrière le
rebord de la goulotte de la déchiqueteuse (figure 2.3). Alignez
les trois trous de boulon du plateau de rallonge de la goulotte
avec ceux de la charnière.
Insérez trois boulons de carrosserie de 3/8 x 1 po dans le
3.
plateau et la charnière de rallonge. Fixez les boulons à l’aide
de rondelles et d’écrous.
Fixez le ressort à gaz au côté de la goulotte de la
4.
déchiqueteuse et au plateau de rallonge à l’aide de pivots
à rotule et d'écrous Nylock de 5/16 po comme l'indique la
figure 2.3.
2.6 FIxATION dU TUbe de dÉchARGe
Glissez l’attache du tube de décharge de la soufflante
1.
sous la bride de montage située sur le châssis de la
déchiqueteuse.
Installez sur le tube et la bride la deuxième moitié de la pièce
2.
d’écartement et l’attache (qui se trouvent dans le kit remis
au propriétaire) à l’aide des boulons de 3/8 x 1 1/4 po et des
écrous Nylock (figure 2.4). tournez le tube de 360 degrés
pour vous assurer qu’il est correctement monté. Verrouillez-le
à l’aide du levier de verrouillage.
TUBE DE
DÉCHARGE
BOULON DE
3/8 X 1-1/4 PO.
ECROU NYLOC
DE 3/8 PO.
BRIDE
D’ÉCOULEMENT
RONDELLE
DU SOUFFLEUR
Figure 2.4, Ensemble de décharge de la déchiqueteuse
CHARNIÈRE DU
PLATEAU RALLONGE
BOULON DE
3/8 X 1-1/4 PO.
ECROU DE 3/8 PO.
ECROU DE
3/8 PO.
RONDELLE DE 3/8 PO.
RONDELLE
DE 3/8 PO.
ECROU DE
5/16 PO.
ECROU DE
5/16 PO.
LÈVRES DU
PLATEA
U
RALL
ONGE
BOULON DE
CARROSSERIE
3/8 X 1 PO.
GOUJON
RESSORT À GAZ
SOUS PRESSION
GOUJON
LÊVRES DE L
A GOUL
OTTE
D’ÉVACU
ATION DE L
A
DÉCHIQUETEUSE
Figure 2,3, Fixation du plateau de rallonge
