42 Pièces de rechange
Disposition des segments de chiffres
Pour commander des segments de rechange pour des afficheurs Fuelight
de 60 et 76 cm (24 et 30 pouces), consultez la
Figure 48 ainsi que le tableau
ci-dessous.
A
B D
G
D
C E
DÉSIGNATIONS DES
SEGMENTS DE CHIFFRES
VUE DEPUIS L'ARRIÈRE
DU CHIFFRE

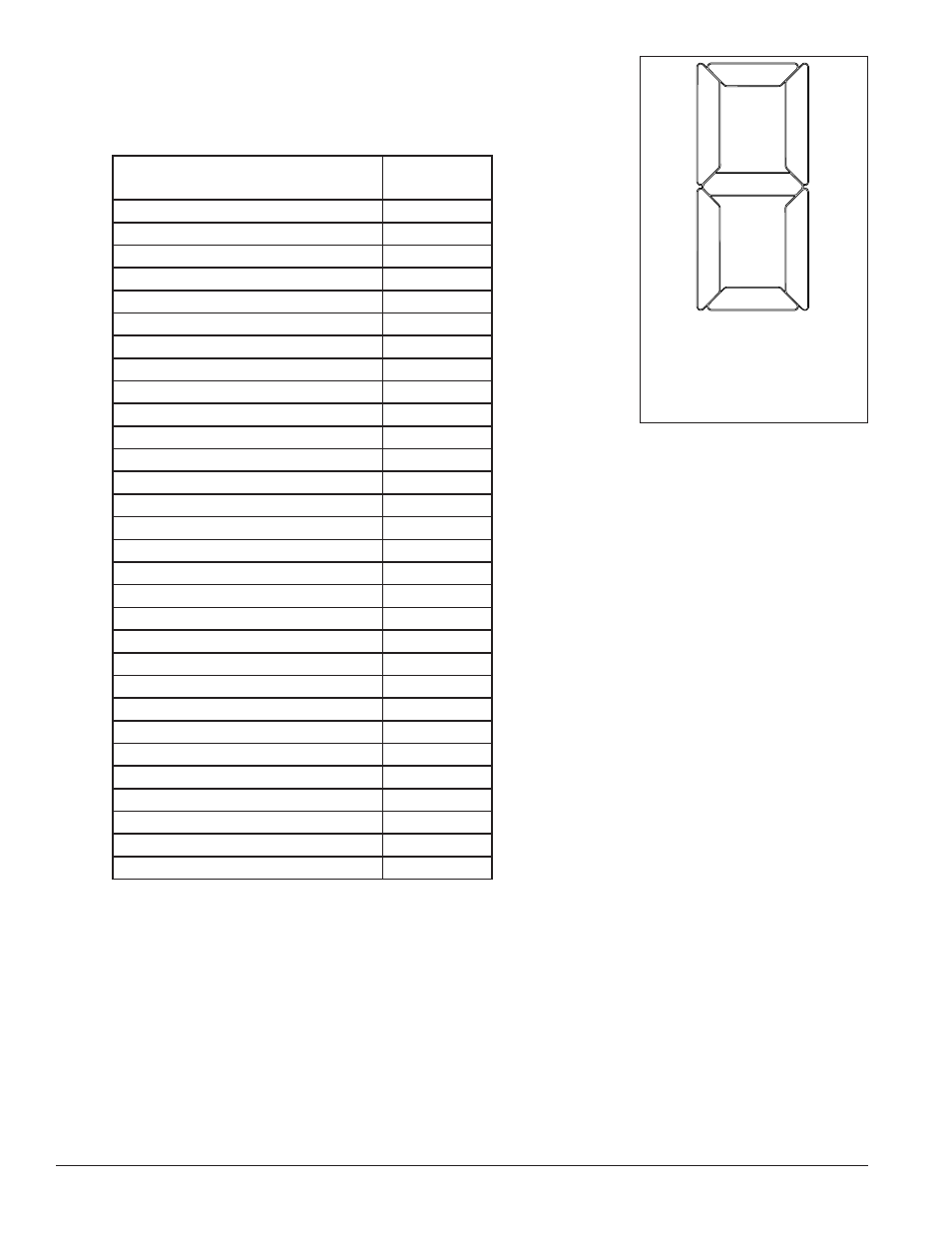

Figure 48: Segments de chiffres
Description de la pièce Numéro de
pièce
24" Segment horizontal rouge (A et D) 0A-1611-5121
24" Segment horizontal rouge (G) 0A-1611-5122
24" Segment vertical rouge 0A-1611-5123
24" 9/10 rouge 0A-1611-5118
24" Décimal rouge 0A-1611-5132
24" Segment horizontal ambre (A et D) 0A-1611-5221
24" Segment horizontal ambre (G) 0A-1611-5222
24" Segment vertical ambre 0A-1611-5223
24" 9/10 ambre 0A-1611-5218
24" Décimal ambre 0A-1611-5232
24" Segment horizontal vert (A et D) 0A-1611-5321
24" Segment horizontal vert (G) 0A-1611-5322
24" Segment vertical vert 0A-1611-5323
24" 9/10 vert 0A-1611-5318
24" Décimal vert 0A-1611-5332
30" Segment horizontal rouge (A et D) 0A-1611-5124
30" Segment horizontal rouge (G) 0A-1611-5125
30" Segment vertical rouge 0A-1611-5126
30" 9/10 rouge 0A-1611-5118
30" Décimal rouge 0A-1611-5132
30" Segment horizontal ambre (A et D) 0A-1611-5224
30" Segment horizontal ambre (G) 0A-1611-5225
30" Segment vertical ambre 0A-1611-5226
30" 9/10 ambre 0A-1611-5218
30" Décimal ambre 0A-1611-5232
30" Segment horizontal vert (A et D) 0A-1611-5324
30" Segment horizontal vert (G) 0A-1611-5325
30" Segment vertical vert 0A-1611-5326
30" 9/10 vert 0A-1611-5318
30" Décimal vert 0A-1611-5332
