6 Installation électrique
3.2 Accès aux composants internes
La porte des afficheurs de prix d'essence Fuelight MC est fermée par deux fixations fendues.
1. Ouvrez les loquets fendus en les tournant doucement dans le sens inverse des aiguilles d'une montre
avec un tournevis à tête plate.
2. Ouvrez la porte de gauche à l'aide de la poignée fixée à la façade de l'afficheur.
3. Ouvrez la porte de droite en la poussant doucement vers l'extérieur depuis l'intérieur de l'afficheur.
Remarque : Les afficheurs plus petits peuvent n'avoir qu'une seule porte.
4. Le pilote et la(les) prise(s) d'alimentation sont reliés à l'intérieur de l'armoire à la cloison arrière de
l'afficheur, et leurs emplacements varient selon la taille de l'afficheur. Voir Figure 6 pour
l'emplacement approximatif des composants.
3.3 Mise à la terre
Les afficheurs de séries FL-3000 et FL-4500 ne nécessitent pas d'électrode locale de mise à la terre.
Les afficheurs sont conçus de manière à ce que les composants les plus sensibles soient isolés, et une mise à la
terre n'est pas nécessaire et n'est plus recommandée.
Les afficheurs nécessitent tout de même une mise à la terre de sécurité depuis le panneau d'alimentation
électrique vers les câbles d'alimentation primaires, pour être en accord avec les normes électriques nationales.
S.V.P. noter que les exigences de mise à la terre pour les autres produits Daktronics demeurent inchangées.
3.4 Installation de l'alimentation
Installez les afficheurs Daktronics Fuelight MC à l'aide des
conducteurs « ground » et neutre fournis. Pour ce type
d'installation, le circuit d'alimentation doit comporter un
conducteur de mise à la terre isolé. Ne connectez pas le
neutre avec le « ground » au coupe-circuit ou à l'afficheur
car cela violerait les normes électriques et annulerait la
garantie. Utilisez un coupe-circuit de telle sorte que toutes
les lignes non mises à la terre puissent être déconnectées.
Pour raccorder l'alimentation à l'afficheur :
1. Acheminez le câble d'alimentation à l'intérieur de
l'afficheur par l'une des entrées défonçables sur la
cloison arrière de l'afficheur.
2. Utilisez des serre-fils ou autre matériel approprié
pour raccorder les câbles d'alimentation au faisceau d'alimentation, comme indiqué en Figure 7.
3. Raccordez le câble de « ground » de la source d'alimentation à la barre de mise à la terre, comme
indiqué en Figure 7.
Remarque : Assurez-vous que le câble de « ground » de la source d'alimentation est raccordé à la
barre de mise à la terre.
SUPÉRIEUR SUPÉRIEUR SUPÉRIEUR SUPÉRIEUR
Fixation fendue
Fixation fendue
Barre de
mise à la
terre
Pilote
Source
d'alimentation
Entrées défonçables
Étiquette de numéro
de modèle

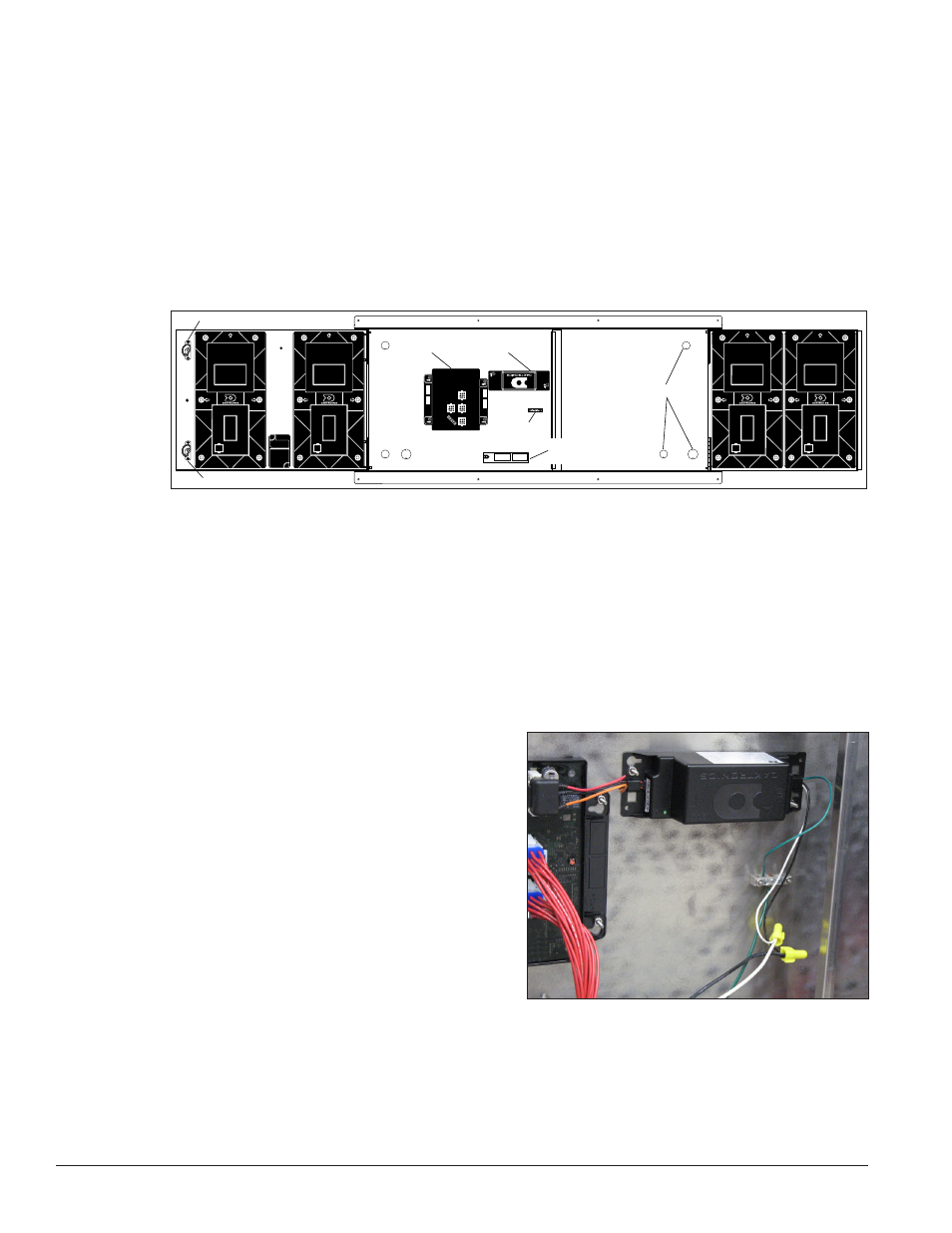

Figure 6: Emplacements des composants internes
Figure 7: Raccordement de l'alimentation
