Interconnexions de l'afficheur 7
Section 4 : Interconnexions de l'afficheur
4.1 Installation du câble ligne-à-ligne
Pilote de DEL
Dans l'afficheur, le pilote, visible en Figure 8, allume et éteint les chiffres. Un pilote à chaque installation d'afficheur
est désigné comme le pilote hôte (le pilote avec l'antenne ou la connexion de signal de communication). Ce pilote
reçoit son signal directement depuis un dispositif de
commande par le connecteur J16 du Port de Comm.
Les pilotes dans les façades d'afficheurs restantes sont
désignés comme clients.
Câblage d'interconnexion de l'afficheur
Le signal passe du connecteur
de pilote hôte J9 aux pilotes
de l'afficheur additionnels par
le câble Ligne-à-Ligne. Les
connexions ligne-à-ligne sont
effectuées par les connecteurs J9
et J10 sur le pilote.
L'acheminement de câble idéal
voit le signal partir de chaque
pilote par le connecteur J9 et
entrer dans le pilote suivant par
le connecteur J10.
Chaque fois que vous connectez
le câble ligne-à-ligne à J9, vous
devez également connecter
le conducteur de drainage au
goujon supérieur gauche qui
maintient le pilote en place.
1. Connectez le câble ligne-à-ligne fourni, visible en Figure 9, au connecteur de pilote hôte J9. Le pilote
hôte peut être identifié en ayant le dispositif de communication relié au connecteur J16.
2. Placez le conducteur de drainage du câble ligne-à-ligne sur le goujon supérieur gauche qui maintient
le pilote en place, comme indiqué en Figure 10.
Connecteurs de pilotes
J3
ENTER alimentation
J9 Sortie signal (vers le port J10 du pilote client
dans la ligne suivante de la même façade)
J10 Entrée signal
J11 Sortie alimentation vers Chiffre 1
J12 Sortie alimentation vers Chiffre 2
J13 Sortie alimentation vers Chiffre 3
J14 Sortie alimentation vers Chiffre 4
J15 Sortie alimentation vers Décimal
J16 Entrée signal pilote hôte
J18 Sortie alimentation vers Comptant/Crédit
POWER IN
24 DC
J14
DIGIT 4
J13
DIGIT 3
J12
DIGIT 2
J15
DECIMAL
J11
DIGIT 1
J18
J10
J9
J16
DS7
POWER
ON = GOOD
DS4 HEARTBEAT
1 SEC. BLINK = OK
DS3 (J9)*
DS2 (J10)*
LINE TO LINE
DS1 (J16)
COMM
PORT
STATUS
LINE TO LINE
CASH/
CREDIT
COMM
PORT
J3

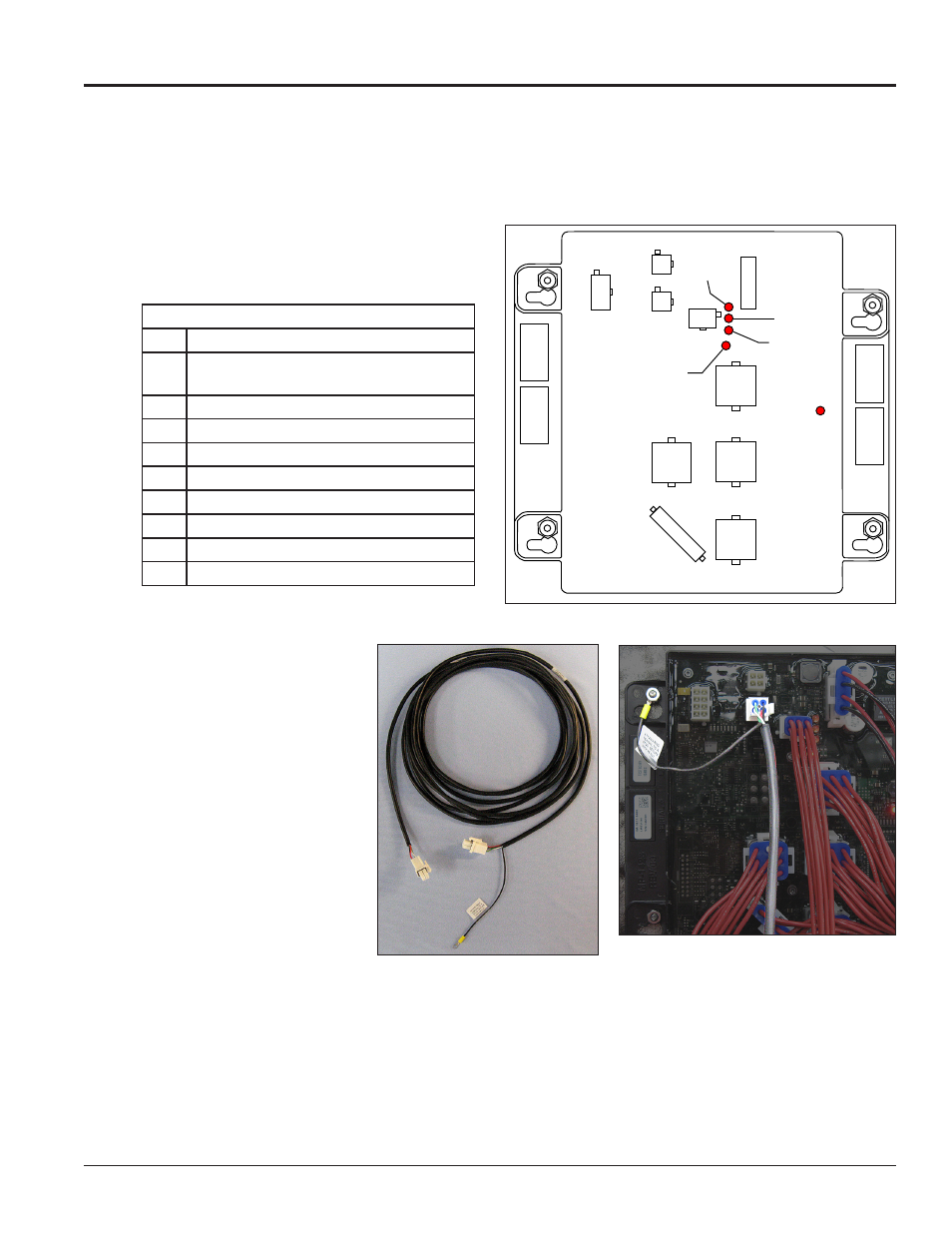

Figure 8: Pilote
Figure 9: Câble ligne-à-ligne
Figure 10: Câble ligne-à-ligne avec
conducteur de drainage installé
