Ce guide rapide indique les étapes pour installer le récepteur et régler la clé électronique FLR3-100 avec
un afficheur Gen 3 Fuelight TM .
Installation du récepteur
1. À l'aide d'un tournevis à tête plate, ouvrez la façade des
chiffres pour accéder à l'intérieur du boitier des chiffres.
2. Retirez les deux fiches du trou de l'antenne de la façade
des chiffres. Consultez l'illustration 1
3. Placez le récepteur sur les goujons de montage à l'arrière
de la façade des chiffres. Consultez l'illustration 2
4. Utilisez un tourne-écrou 5 /
16
po pour fixer le récepteur sur
les goujons de montage à l'aide des deux écrous fournis.
5. Placez l'extrémité filetée du câble d'antenne à travers le
trou de l'antenne.
6. Placez la rondelle plate sur l'extrémité filetée du câble
d'antenne. Consultez l'illustration 2
7. Vissez l'écrou fourni sur l'extrémité filetée du câble d'antenne en
utilisant une clé 11 /
32
po.
8. Enfilez l'extrémité femelle de l'antenne sur l'extrémité filetée du
câble d'antenne en tournez l'antenne dans le sens des aiguilles
d'une montre jusqu'à ce qu'elle soit bien fixée. Consultez
l'illustration 2
9. Connectez le câble du récepteur depuis le récepteur vers le pilote.
Consultez l'illustration 3
10. Attachez avec soin toute longueur de câble en excès avec des
serre-câbles.
11. Fermez et fixez la façade des chiffres.
Bouchon du trou d'antenne
AH
Goujon de montage

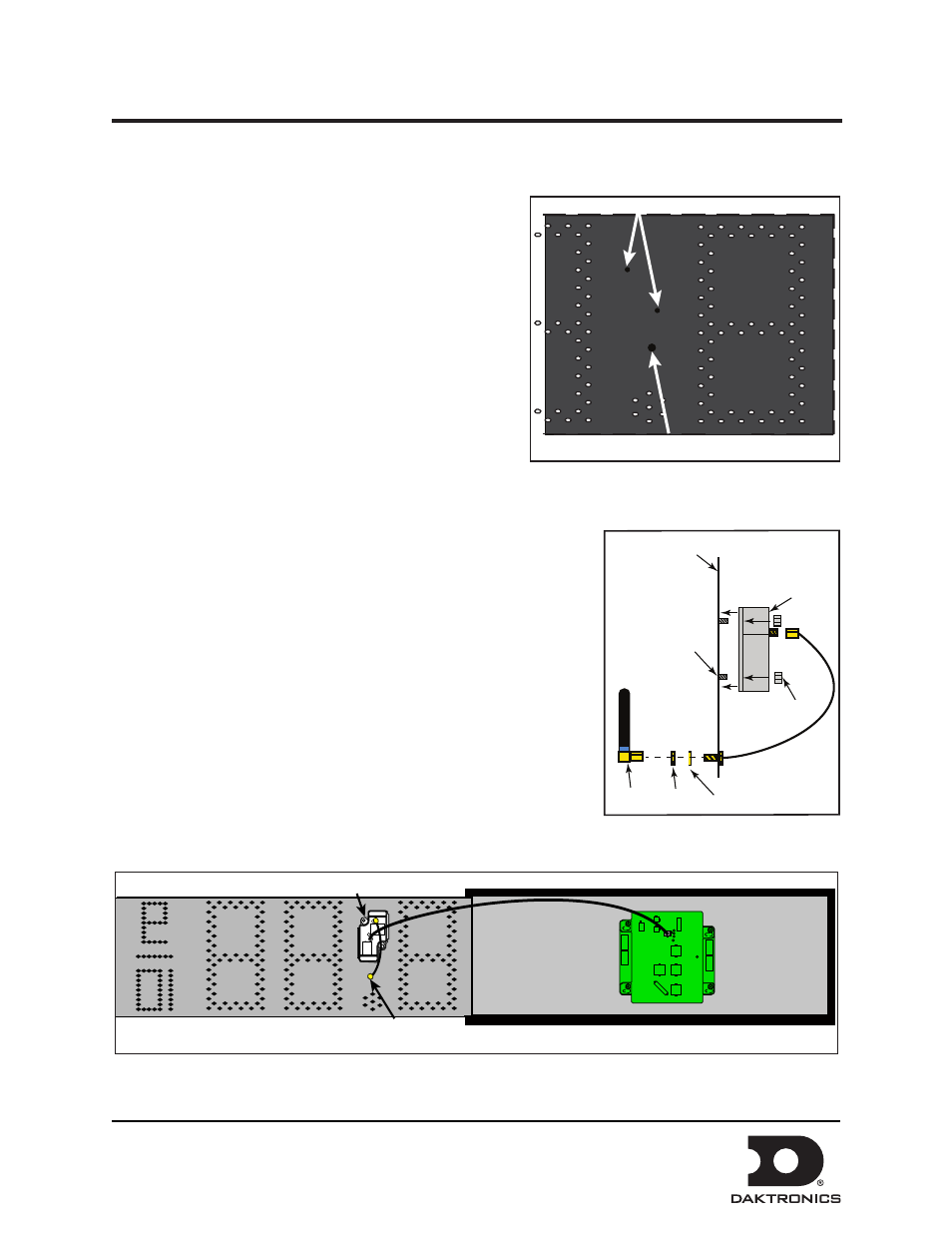

illustration 1: Vue d'ensemble du montage du
récepteur du panneau des chiffres
Récepteur
Antenne
Goujon de
montage
Écrou
Façade des chiffres
Écrou Rondelle
illustration 2: Vue de profil du
montage
illustration 3: Assemblage final du récepteur
Boitier des chiffres
Pilote
Récepteur
Câble de l'antenne
