Section 9 : Entretien et résolution de problèmes
Remarques importantes :
•
• Coupez le courant avant d'effectuer toute réparation ou tout entretien sur l'afficheur.
• Seul un personnel qualifié doit avoir accès aux composants électroniques internes de l'afficheur.
• Coupez le courant quand l'afficheur n'est pas utilisé. Laisser l'afficheur sous tension pendant des périodes
prolongées raccourcit la durée de vie de certains composants électroniques.
Inspection visuelle de la structure
Au moins une fois par an, vérifiez l'afficheur pour vous assurer que la structure et les composants sont en bon
état. Inspectez la peinture et le boitier pour détecter une éventuelle corrosion. Assurez-vous que les fixations
sont bien serrées. Resserrez ou remplacez-les au besoin.
9.1 Diagnostics de l'afficheur
DEL de diagnostic sur le pilote
Le pilote a cinq DEL qui indiquent s'il fonctionne
correctement ou non. Consultez la
Figure 46 pour
trouver leurs emplacements. Ces DEL peuvent aider
à définir les problèmes avec la configuration ou le
fonctionnement du pilote.
Le tableau suivant explique ce qu'indiquent les DEL
de diagnostic :
POWER IN
24 DC
J14
DIGIT 4
J13
DIGIT 3
J12
DIGIT 2
J15
DECIMAL
J11
DIGIT 1
J18
J10
J9
J16
DS7
POWER
ON = GOOD
DS4 HEARTBEAT
1 SEC. BLINK = OK
DS3 (J9)*
DS2 (J10)*
LINE TO LINE
DS1 (J16)
COMM
PORT
STATUS
LINE TO LINE
CASH/
CREDIT
COMM
PORT
J3

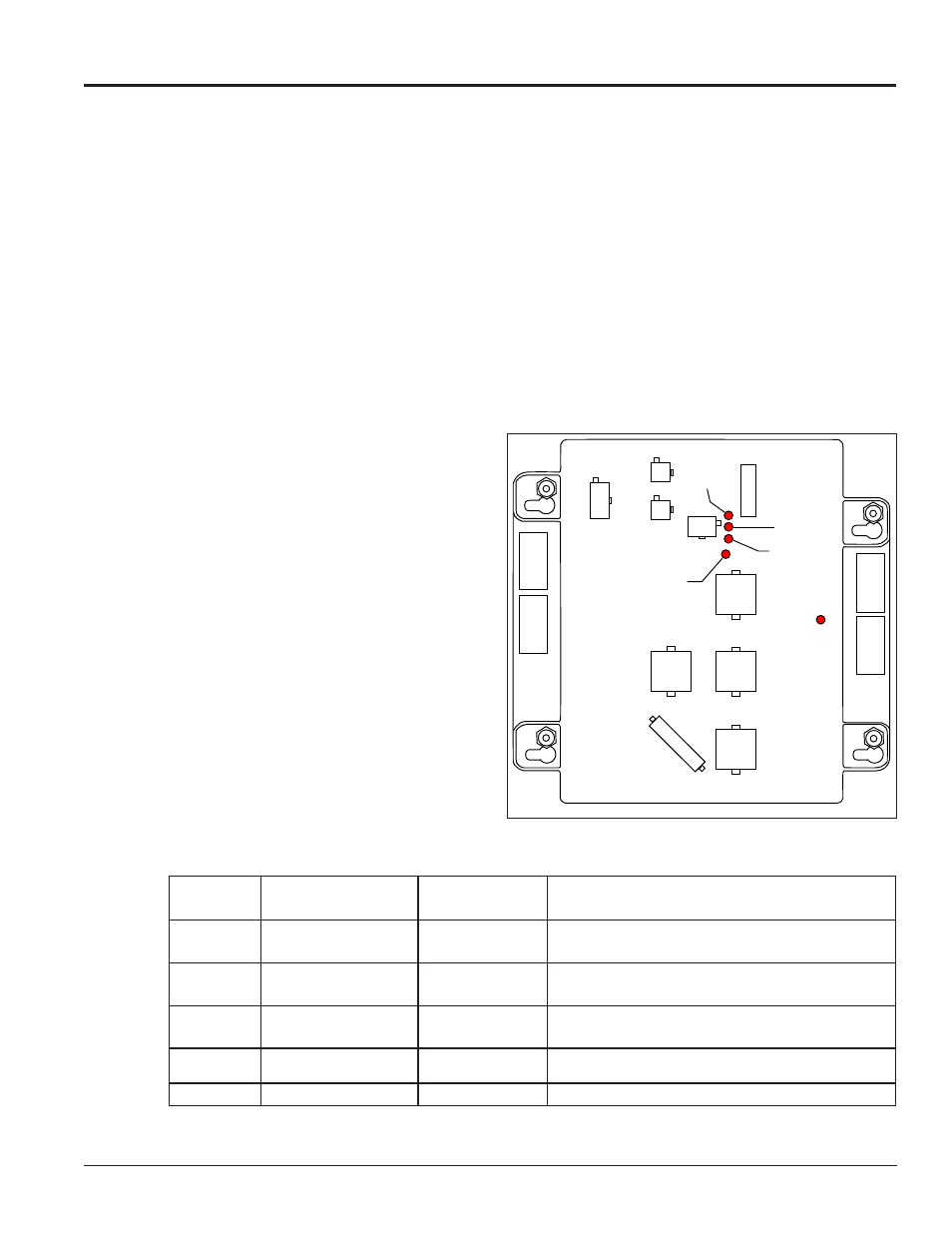

Figure 46: Emplacements des DEL de diagnostic du pilote
Nom de la
DEL
Fonction
Étiquette
Indication
DS1
État
Comm Port Status
Clignote quand une communication est détectée.
Éteint quand aucune communication n'est détectée.
DS2
État – État J10
Line to Line
Allumé quand connecté.
Éteint quand déconnecté.
DS3
État – État J9
Line to Line
Allumé quand connecté.
Éteint quand déconnecté.
DS4
État pilote
Heartbeat
Clignote une fois par seconde quand OK.
DS7
Alimentation
Alimentation
Allumé quand reçoit alimentation.
