16
Configuration des options de commande
• La radio client doit être à moins de 8 mètres (25 pieds) de l'afficheur
• Montez les radios en laissant un minimum de 6 mètres (20 pieds) entre elles
• Les radios doivent avoir une ligne de vue directe entre elles
• Ne montez pas les radios à proximité d'éléments réduisant la portée (murs, végétations, etc.) et
d'objets métalliques
• Pour de meilleurs résultats, montez les radios à une hauteur égale
2. Réglez les deux radios sur le même canal.
Installation de la radio serveur
1. Montez la boîte de
jonction/convertisseur
de signal près d'une
sortie d'alimentation
120 VCA.
2. Montez la radio
serveur à l'extérieur
du bâtiment et dans la
ligne de vue de la radio
client.
Remarque : Scellez
la radio serveur avec
un œillet étanche à
l'endroit où les câbles
pénètrent le boîtier
radio.
3. Connectez les câbles
d'alimentation/signal
comme indiqué en
Figure 32. La lettre
pour chaque étape est
indiquée en
a. À la boîte de
jonction, connectez
le câble torsadé
18 AWG à six conducteurs à la fiche de terminal étiquetée RS-422 sur la Radio.
b. Passez le câble à travers le conduit de la boîte de jonction
vers la radio serveur. La distance maximale de la boîte de
jonction au serveur est de 450 mètres (1 000 pieds).
c. À la radio serveur, connectez les câbles à la fiche de
terminal étiquetée TB2 (ENTER RS-422). Le câble est broché
un à un. Consultez le tableau.
d. Connectez le câble série du contrôleur portable dans la boîte
de jonction sur le connecteur étiqueté «DB9 Male DataMaster 100 Connect».
GND-N Rouge
D1IN-N Noir
D1IN-P Brun
D1OUT-N Blanc
D1OUT-P Bleu
+ VDC-P Vert
Radio serveur
RS422 IN
C.
Conduit
Mur du
bâtiment
Intérieur
Extérieur
B.
Rouge
Noir
Brun Blanc
Vert
Bleu
GND
422 TX-N
422 TX-P
422 RX-N
422 RX-P
POWER
Vert
Ambre
Rouge
12V POWER IN
Broche 1
DB9 Male
DataMaster 100
Connect
J-box/Signal Converter
Power
Adaptor
F.
D.
A.
RS422 T
O RADIO
OR 422 DEVICE
Contrôleur portable
E.

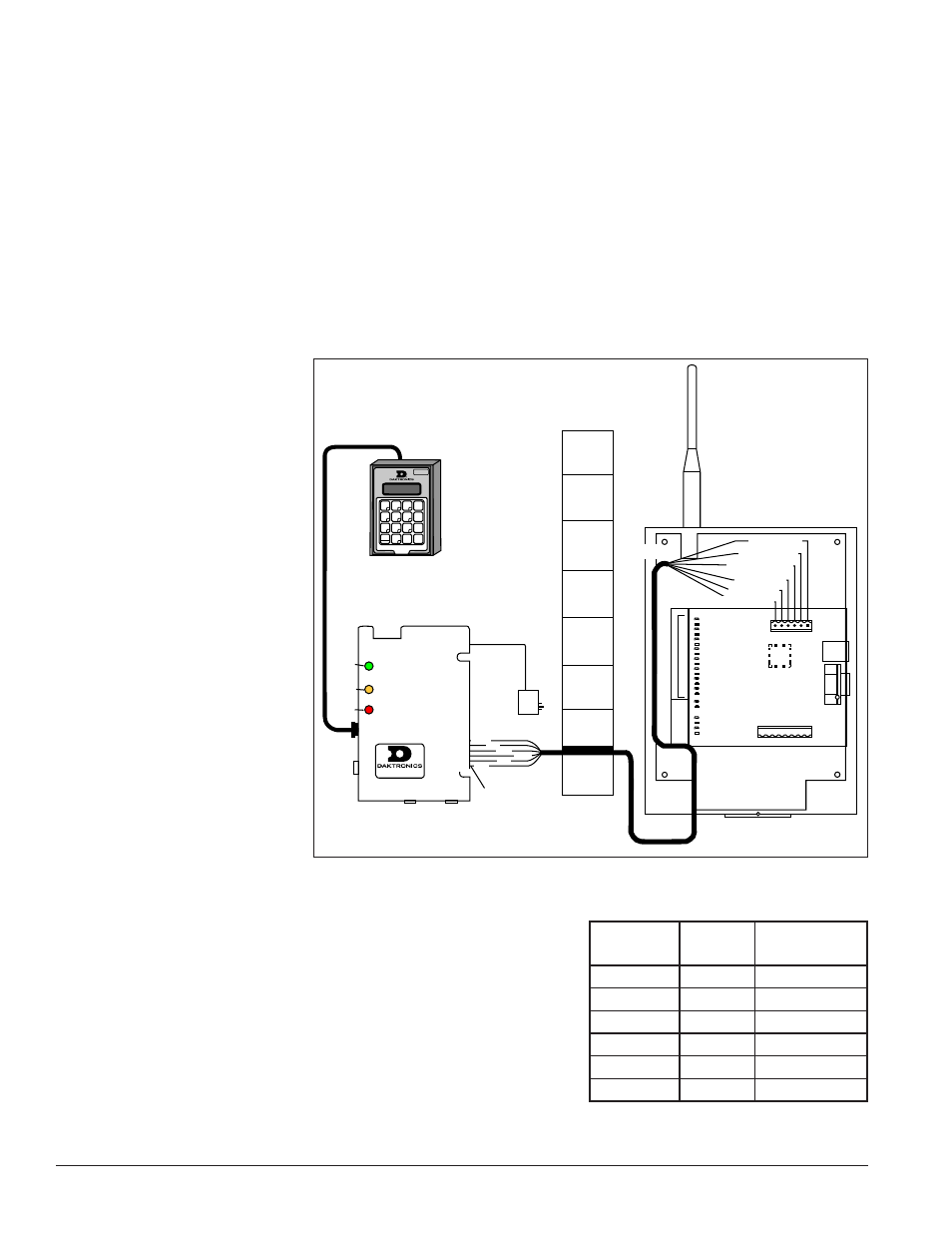

Figure 32: Connexions radio serveur
Boîte de
jonction
Câble
Radio
serveur
POWER
Vert
+VCC-P
422 RX-P
Bleu
D1OUT-P
422 RX-N
Blanc
D1OUT-N
422 TX-P
Brun
D1IN-P
422 TX-N
Noir
D1IN-N
GND
Rouge
GND-N
