Installation de l'afficheur Comptant/Crédit 9
Section 5 : Installation de l'afficheur Comptant/Crédit
Les afficheurs Comptant/Crédit sont des afficheurs à montage facile conçus pour être installés sur les afficheurs de
prix Fuelight. Les afficheurs Comptant/Crédit
MC utilisent des DEL vertes ou rouges pour illuminer le texte.
Les afficheurs Comptant/Crédit MC peuvent être commandés à l'aide d'une clé électronique à distance FLR3-100/400
ou d'un contrôleur portable DM-100.
5.1 Aperçu de l'afficheur
Les modèles d'afficheurs Comptant/Crédit numéros – CC1-XHXW-R-DI – sont définis comme suit :

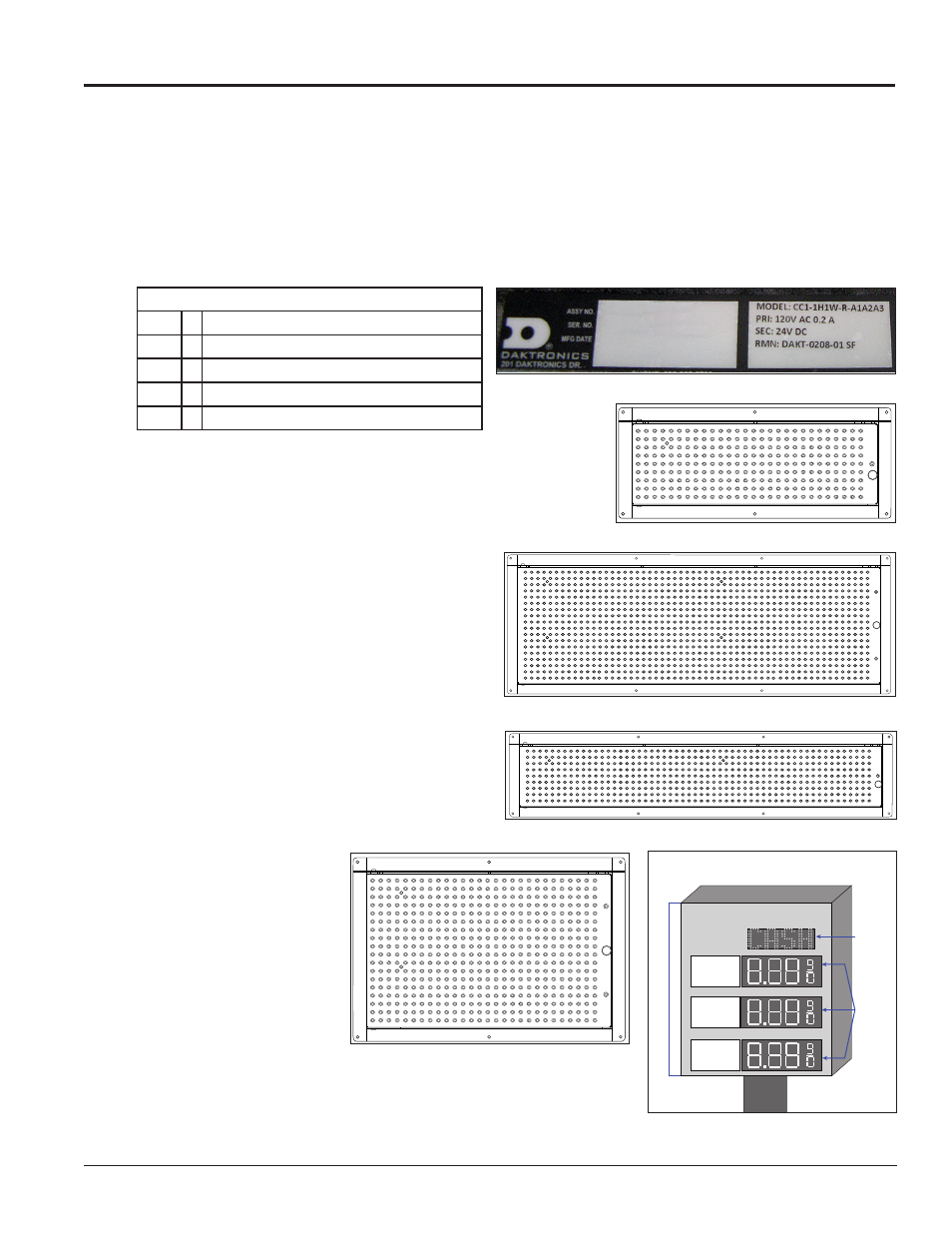

Remarque : Le numéro de modèle est affiché sur une étiquette
située à l'intérieur de l'afficheur, comme indiqué en
Figure 13.
La série Comptant/Crédit comprend les tailles standard suivantes :
1. 1H x 1W – Voir Figure 14
2. 2H x 2W – Voir Figure 15
3. Taille alternative - 1H x 2W – Voir Figure 16
4. Taille alternative - 2H x 1W – Voir Figure 17
La Figure 18 montre un système typique.
CC1-XHXW-C-DI
CC1
= Première génération série Comptant/Crédit
H = Hauteur des modules
W = Largeur des modules
R, G = Couleur (R= Rouge, G= Vert)
DI = Montage facile
Figure 13: Étiquette du modèle Comptant/Crédit
Figure 14: Afficheur Comptant/Crédit 1H1W
Figure 15: Afficheur Comptant/Crédit 2H2W
Figure 16: Afficheur Comptant/Crédit 1H2W
Figure 17: Afficheur Comptant/Crédit 2H1W
STATION
SP
ORD
DSL Af
ficheurs Fuelight
Façade
Af
ficheur
Comptant/Crédit
Figure 18: Façade avec affichages
Comptant/Crédit et "Fuelight"
