Configuration des options de commande
13
Section 6 : Configuration des options de commande
Consultez les guides rapides fournis avec les communications de l'afficheur pour plus
d'informations sur l'installation du signal.
Vous trouverez des vidéos sur l'installation de la communication à
Utilisez les trousses de commande FLR3-100, FLR3-400, FLR3-1500, et FLD3-2000 (intérieur et
extérieur) pour changer les prix d'essence affichés sur les afficheurs de prix d'essence Fuelight
MC
à DEL. Les instructions suivantes traitent des fonctions qu'utilise l'opérateur pour commander
l'afficheur de prix d'essence avec chaque type de commande.

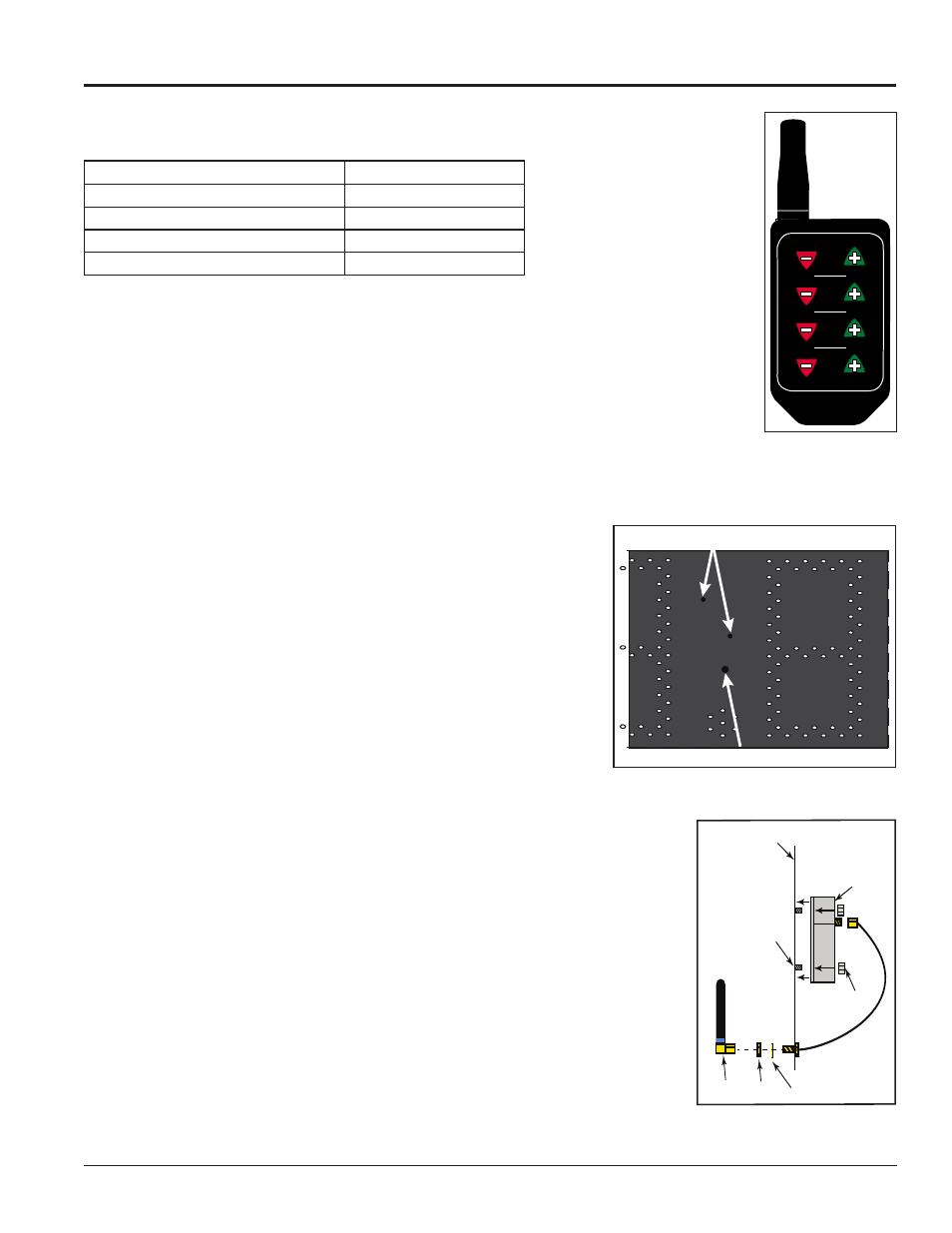

6.1 Trousses de commande FLR3-100 et FLR3-400
Contrôlez quatre prix uniques sur de multiples façades avec les trousses de commande
FLR3-100 et FLR3-400, qui utilisent une clé électronique, comme
indiqué en
Figure 26. Les trousses FLR3-100 ont une portée
maximale de 30 mètres (100 pieds), tandis que les trousses FLR3-
400 ont une portée maximale de 120 mètres (400 pieds).
Installation du récepteur
1. À l'aide d'un tournevis à tête plate, ouvrez la façade des chiffres
pour accéder à l'intérieur du boitier des chiffres.
2. Retirez les deux fiches du trou de l'antenne de la façade des
chiffres. Consultez la
3. Placez le récepteur sur les goujons de montage à l'arrière de la
façade des chiffres. Consultez la
4. Utilisez un tourne-écrous
5
/
16
" pour fixer le récepteur sur les goujons de
montage à l'aide des deux écrous fournis.
5. Placez l'extrémité filetée du câble d'antenne à travers le trou de l'antenne.
6. Placez la rondelle plate sur l'extrémité filetée du câble d'antenne. Consultez
la
7. Enfilez l'écrou fourni sur l'extrémité filetée du câble d'antenne et serrez à
l'aide d'une clé
11
/
32
".
8. Enfilez l'extrémité femelle de l'antenne sur l'extrémité filetée du câble
d'antenne en tournez l'antenne dans le sens des aiguilles d'une montre
jusqu'à ce qu'elle soit bien fixée. Consultez la
LL-2855 REV00
CONFIG
ADDR
SYNC
4
3
2
LINE
1
TEST
1
2 3 4 5 6 7 8 9 0
ON
1
2 3 4 5 6 7 8 9 0
ON
Figure 26: Clé
électronique
FLR3-100/FLR3-400
Guide rapide
Numéro du document
Guide rapide d'installation FLR3-100
Guide rapide d'installation FLR3-400
Guide rapide d'installation FLR3-1500
Guide rapide d'installation FLR3-2000
Fiche du trou de l’antenne
AH
Goujons de montage
Figure 27: Montage du récepteur du panneau
des chiffres
Récepteur
Antenne
Goujon de
montage
Écrou
Façade des chiffres
Écrou Rondelle
Figure 28: Vue de profil du
montage
