10 Installation de l'afficheur Comptant/Crédit
5.2 Identification de l'afficheur
Vous pouvez identifier les modules
comptant/crédit 2H x 2W par leur
position en vue de devant, comme
indiqué en
Figure 19.
Figure 20 montre l'identification
utilisée pour un afficheur de taille
alternative 1H x 2W.
5.3 Installation de
l'afficheur
Une ouverture rectangulaire doit
être prévue pour y loger l'afficheur
Comptant/Crédit
MC . Consultez
le dessin d'atelier pour les
dimensions de découpage.
1. Levez les afficheurs dans la
structure de support.
Figure 21 montre un
afficheur en train d'être inséré dans une structure de support.
Remarque : Daktronics n'assume aucune responsabilité pour les dommages à l'afficheur ou les
blessures résultant d'une installation ou de méthodes de
levage incorrectes.
2. Percez les épaulements avant de l'armoire pour fixer l'afficheur à la structure de base à l'aide d'un
matériel approprié pour les conditions du lieu, comme indiqué en Figure 22. Les spécificités du
lieu dicteront les variations et les méthodes de montage
appropriées.
Supérieur gauche Supérieur droit
Inférieur droit
Inférieur gauche
COMPTANT

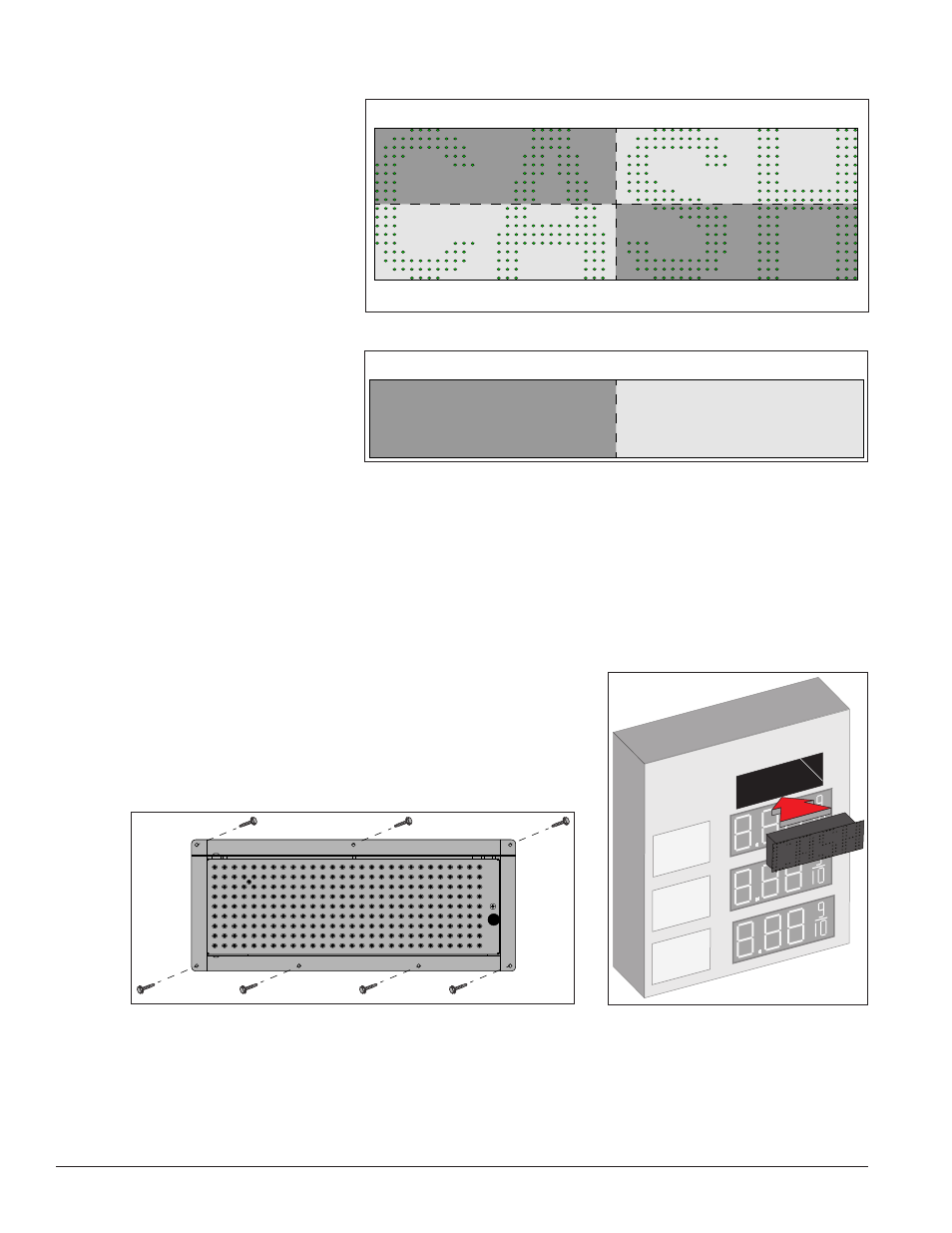

Figure 19: Identification d'afficheur 2H2W
Gauche Droite
Figure 20: Identification d'affichage 1H2W
CORNER GAS
UNL
REG
DSL
Figure 21: Insertion de l'afficheur dans le
boitier
Figure 22: Fixer l'afficheur dans la structure du panneau
