(to EMS/SCADA) (vers EMS/SCADA)
Substation Controller Contrôleur de poste
Station Bus Bus de station
IED 1 IED 1
IED 2 IED 2
IED 3 IED 3
To more IEDs Vers plusieurs IED
Switchgear
(CTs / PTs) Appareillages de commutation
(TC / TP)
Le BE1-11 est en mesure de transmettre les éléments suivants sur un réseau CEI 61850:
•
Paramètres de configuration
•
Mesures
•
État
•
Alarmes
•
Cibles
•
Opérations du disjoncteur
•
Contrôle direct
•
Enregistrements de défaut
•
Profil de charge
•
Enregistrements oscillographiques
•
Rapports de séquence des événements
•
Rapports non sollicités
•
GOOSE Contrôle poste à poste
•
Détection des dispositifs
Configuration CEI 61850
Norme CEI 61850
La norme CEI 61850 définit les parties pour la communication des informations entre les IED dans un
poste.

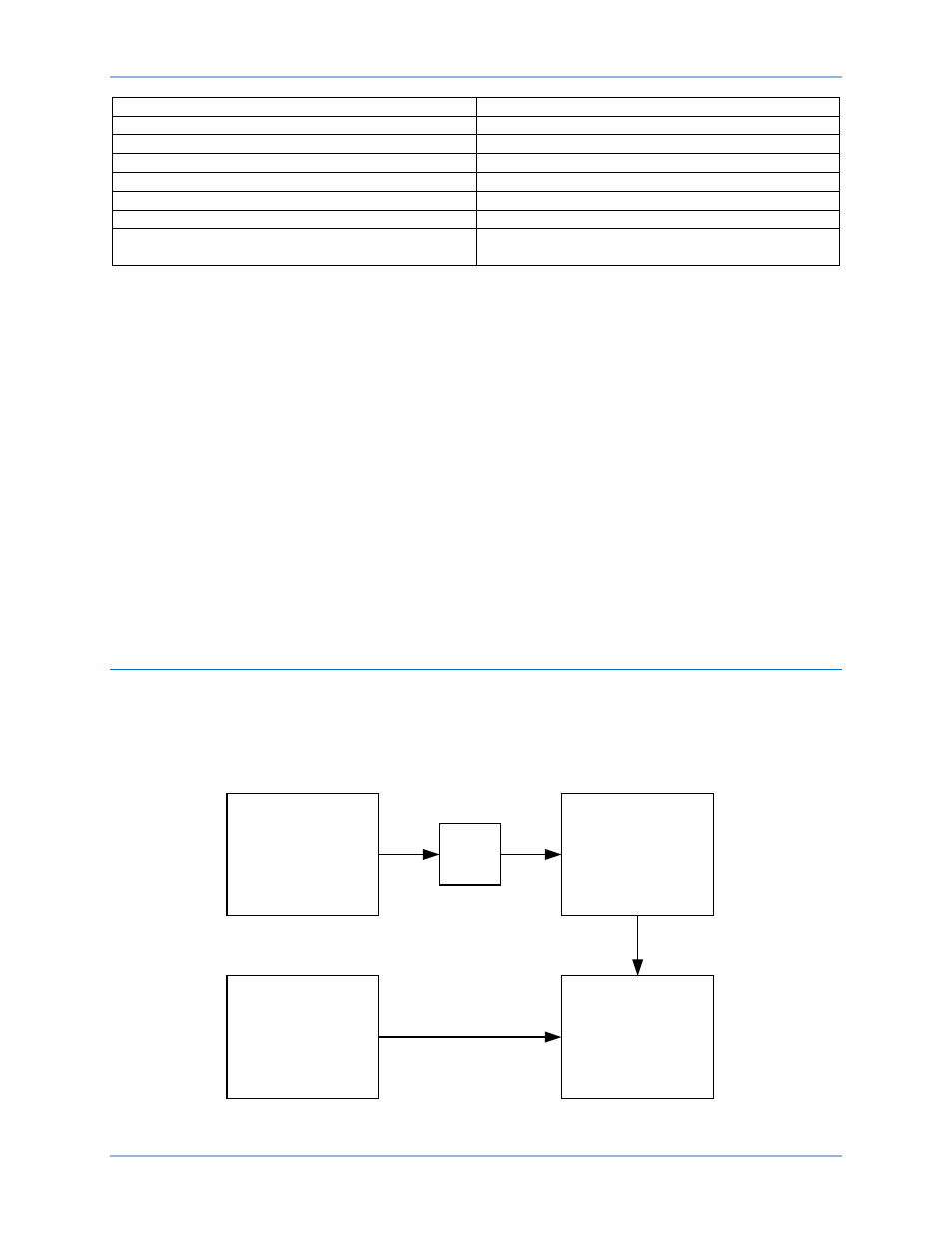

La Figure 2 illustre le processus de configuration du CEI 61850 de Basler.
Figure 2. Processus de configuration CEI 61850 de Basler
Substation
Configuration Tool
SCD file
Basler
BEST61850
Validate SCL
and Map GOOSE
Basler
BE1-11 System
Basler
BESTCOMSPlus®
Create relay settings BSTX file
P
0
0
6
1
-4
4
Upload settings
Upload SCL
(CID file)
