16 9424270892 Rev F
Dans la partie 7-2, la norme CEI 61850 décrit l'interface de service de communication abstrait (ACSI)
sous une forme ne dépendant ni d'un média, ni d'un protocole. La partie 8-1 spécifie l'association de cette
ACSI au MMS existant.
La section de communication du fichier SCL décrit le minimum requis pour déterminer comment les
informations sont acheminées entre les IED dans un projet. C'est à dire :
•
les sous-réseaux utilisés
•
les IED connectés aux différents sous-réseaux
•
les points d'accès aux sous-réseaux pour chaque IED
•
l'adresse
•
l'adresse IP du réseau LAN constitue une exception faisant également partie des éléments
d'adresse
•
le lien vers le message GoCB dans le sens de transmission, étendu lors de l'ingénierie de signal
et du routage

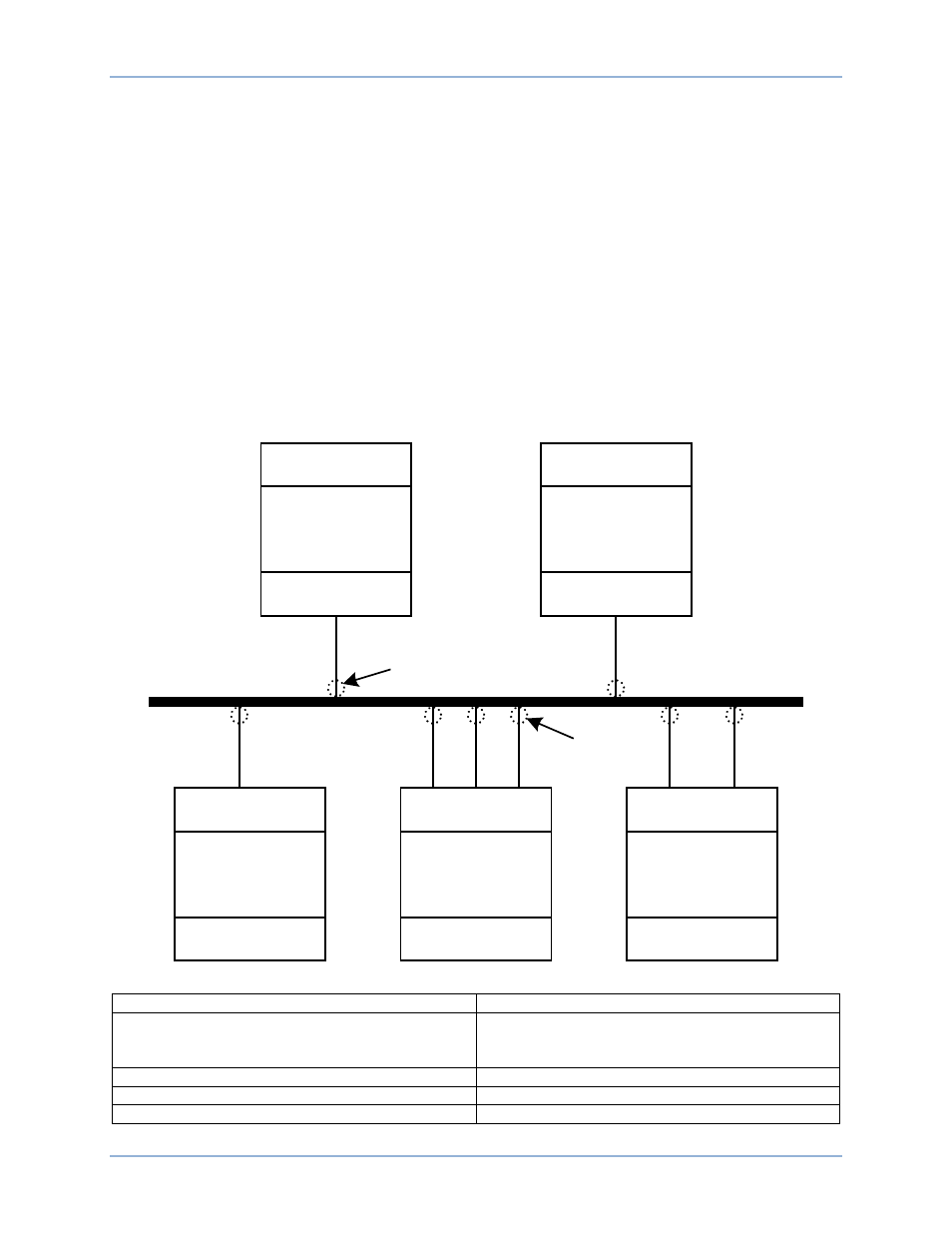

La Figure 10 illustre la section CEI 61850-6 : Réseau de communication.
Figure 10. CEI 61850-6 : Réseau de communication
IED (client) IED (client)
- Access Point (AP)
- Address
- GSE: GoCBs - Point d'accès (AP)
- Adresse
- GSE : GoCBs
IED (server) IED (serveur)
Subnetwork Sous-réseau
AP Point d'accès
IED (client)
- Access Point (AP)
- Address
- GSE: GoCBs
IED (server)
IED (client)
- Access Point (AP)
- Address
- GSE: GoCBs
IED (server)
IED (client)
- Access Point (AP)
- Address
- GSE: GoCBs
IED (server)
IED (client)
- Access Point (AP)
- Address
- GSE: GoCBs
IED (server)
IED (client)
- Access Point (AP)
- Address
- GSE: GoCBs
IED (server)
Subnetwork
AP
AP
P
0
0
6
1
-6
5
Ingénierie CEI 61850 BE1-11
