9424270892 Rev F 9

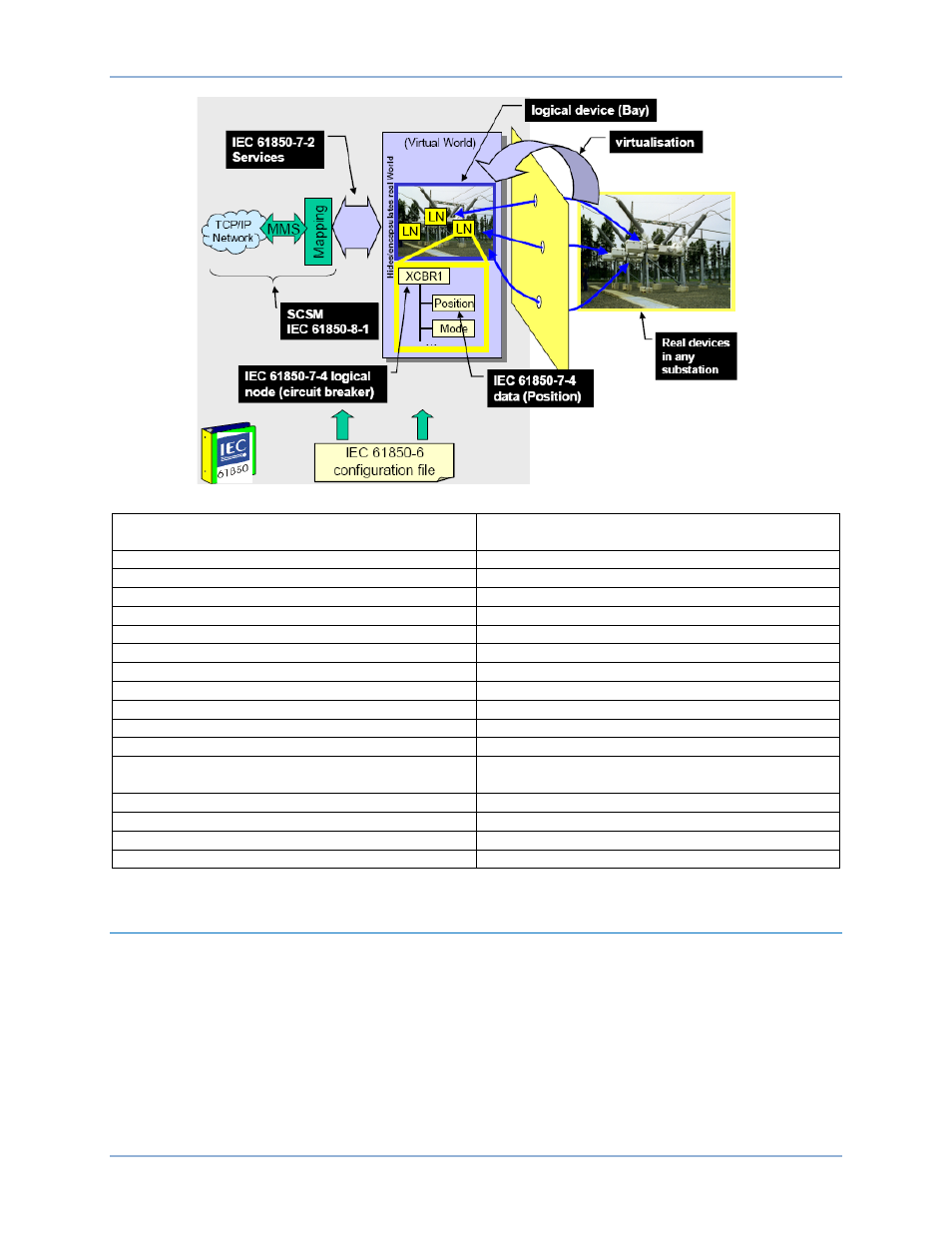

Figure 5. Exemple d'approche de schématisation
IEC 61850-7-2
Services Services CEI 61850-7-2
Logical device (Bay) Dispositif logique (Baie)
virtualisation Virtualisation
(Virtual World) (Monde virtuel)
Hides/encapsulates real World Cache/encapsule le monde réel
LN Nœud logique
XCBR1 XCBR1
Position Position
Mode Mode
TCP/IP Network Réseau TCP/IP
MMS MMS
Mapping Association
SCSM
IEC 61850-8-1 SCSM
CEI 61850-8-1
IEC 61850-7-4 logical node (circuit breaker) Nœud logique CEI 61850-7-4 (disjoncteur)
IEC 61850-7-4 data (Position) Données CEI 61850-7-4 (position)
Real devices in any substation Dispositifs réels dans un poste
IEC 61850-6 configuration file Fichier de configuration CEI 61850-6
Langage de configuration de poste (SCL)
Le langage SCL est basé sur XML (langage de balisage extensible). Une connaissance approfondie d'un
fichier XML n'est pas nécessaire, mais les informations contenues dans le fichier peuvent être
intéressantes. Un fichier XML SCL est divisé dans les cinq sections suivantes tel que spécifié dans la
norme CEI 61850-6 :
•
En-tête
•
Description du poste
•
Description du système de communication
•
Description de l'IED
•
Modèle de type de données
