4.
Une identification de signal à l'intérieur d'un LN constituée d'un nom de données et d'attribut, tel
que défini dans la CEI 61850–7–3 et dans la CEI 61850–7–4.
Désignations liées à l'IED
La partie LDName est formée à partir des objets IED et LDevice. Le LNName se compose du préfixe du
LN, de la classe du LN et du numéro d'instance du LN.
Le préfixe du LN est utilisé pour identifier plusieurs versions d'une classe de nœud logique. Le lien entre
l'IED et le processus primaire (poste, niveau de tension, baie) est indiqué dans la section de poste du
fichier SCD de la station, mais pas dans l'identification de signal du télégramme. Le nom de l'IED peut
être prolongé avec une forme courte des trois niveaux manquants. Reportez-vous à la Figure 8.

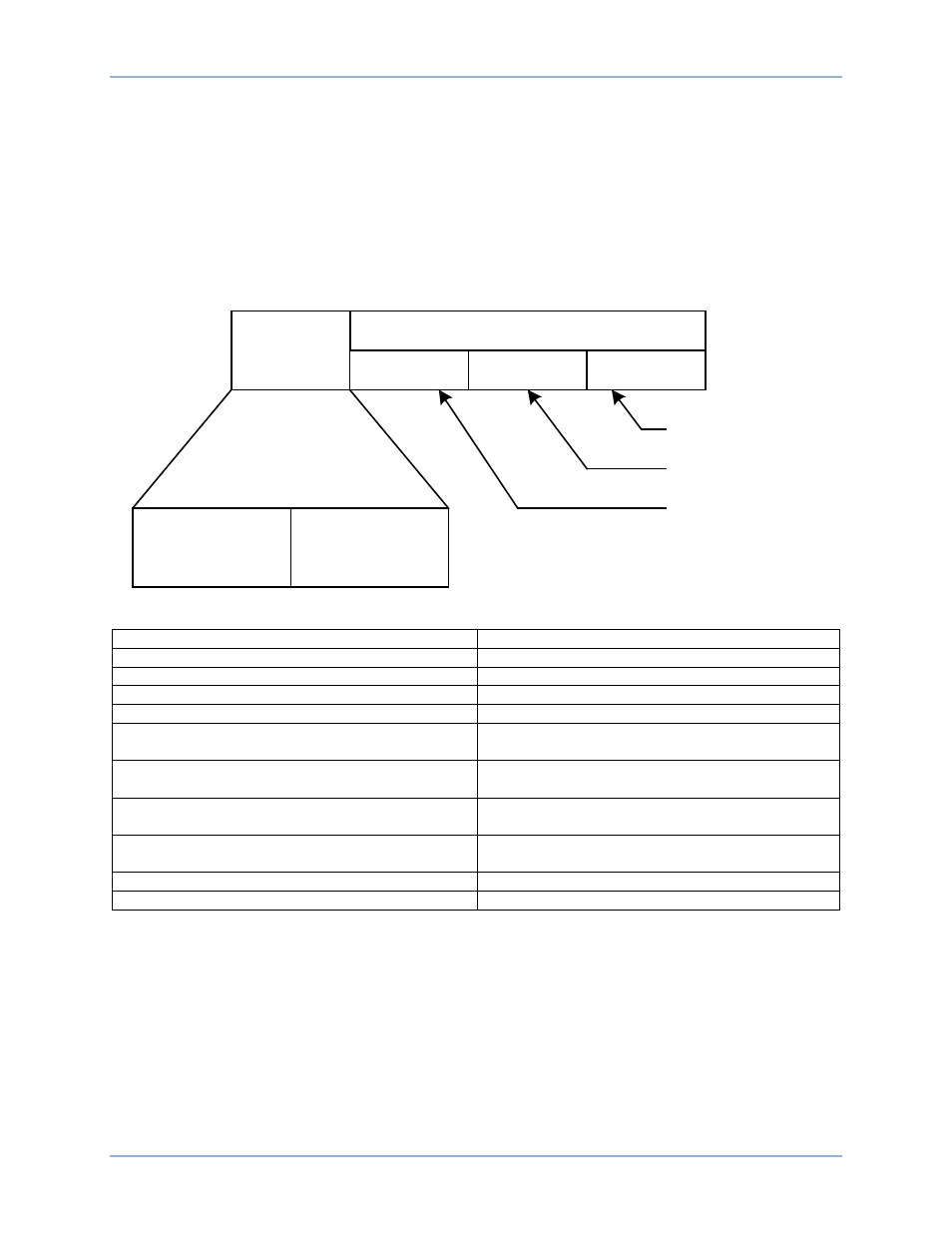

Figure 8. Éléments de nom de signal utilisant les désignations de produit
LDName
Nom du Dispositif logique
LNName
Nom du Nœud logique
LN Prefix
Préfixe du Nœud logique
LN Class
Classe de Nœud logique
LN Instance #
Numéro d'instance du nœud logique
IED Section:
Attribute Name of element IED
Section IED :
Nom d'attribut de l'élément IED
IED Section:
Attribute Inst of element LDevice
Section IED :
Inst de l'attribut de l'élément Dispositif logique
Header:
NameStructure=”IEDName”
En-tête :
Structure de nom=”NomIED”
IED Section:
Attribute Inst of element LN
Section IED :
Inst de l'attribut de l'élément Nœud logique
Defined in IEC 61850-7-4
Défini dans CEI 61850-7-4
Predefined by IED
Prédéfini par l'IED
La Figure 9 montre un exemple d'un IED (SB1) avec des dispositifs logiques LD1 et LD2. Chaque
dispositif logique (LD1 et LD2) contient des nœuds logiques LN1 et LN2, qui contrôlent un disjoncteur
QA1 de la baie Q1 d'un niveau de tension E1.
LN Prefix
LN Class
LN Instance #
LNName
LDName
IED Section:
Attribute Name of
element IED
IED Section:
Attribute Inst of
element LDevice
IED Section:
Attribute Inst of element LN
Defined in IEC 61850-7-4
Predefined by IED
Header:
NameStructure=”IEDName”
P
0
0
6
1
-6
3
Ingénierie CEI 61850
