9424270892 Rev F 17
Section IED
La section IED décrit l'ensemble de l'IED tel que nécessaire pour la communication CEI 61850. La partie
Modèle de type de données d'un IED peut être considérée comme faisant partie de l'IED, même si une
section séparée lui est attribuée. Le fichier ICD de l'IED contient la description des nœuds logiques, leur
modèles de type de données et les services utilisés/pris en charge. La structure de la section IED
correspond aux définitions formulées dans la norme CEI 61850.
La Figure 11 illustre l'organisation des LD, LN, DO et DA dans un IED.

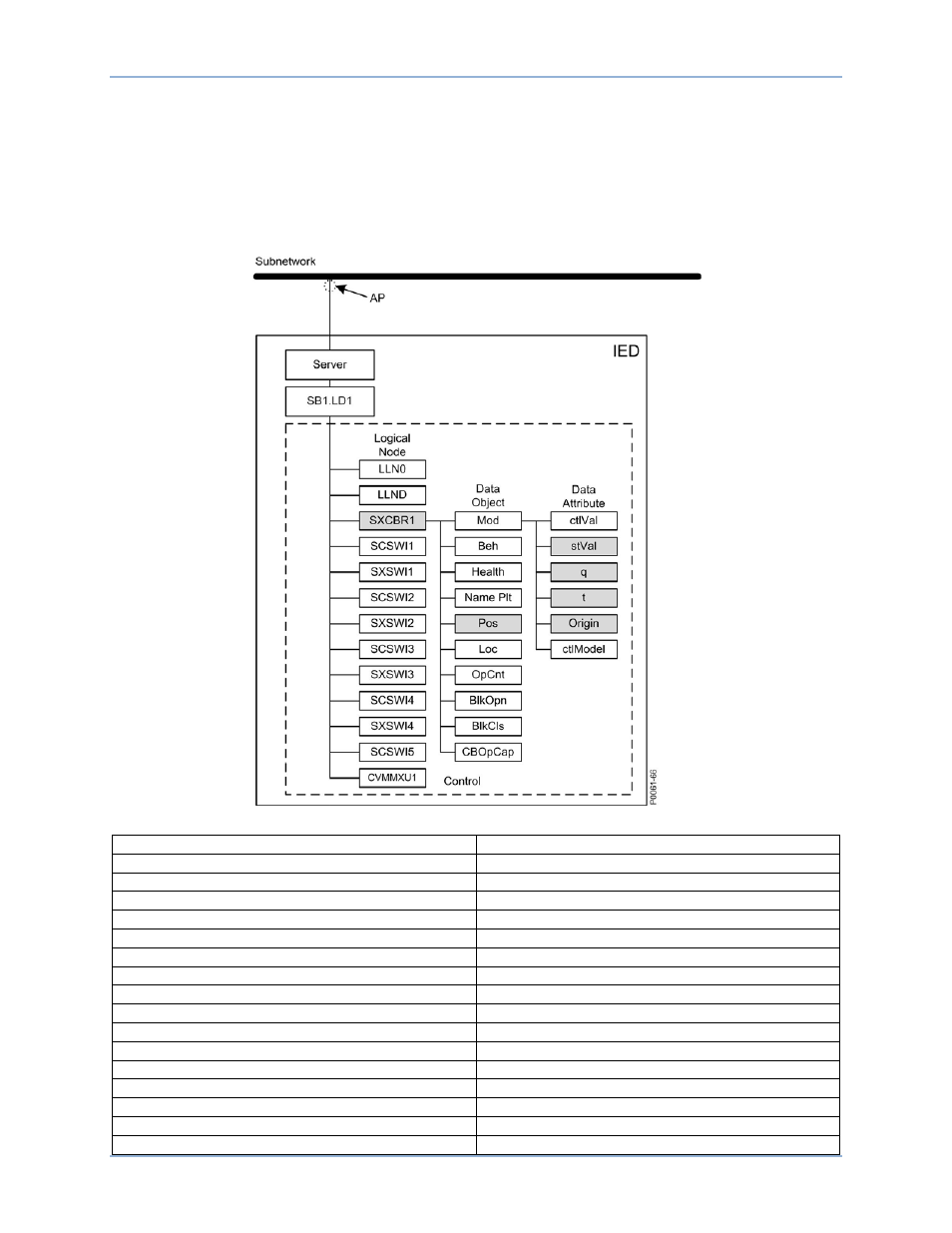

Figure 11. Organisation des LD, LN, DO et DA dans un IED
Subnetwork Sous-réseau
AP Point d'accès
IED IED
Server Serveur
SB1.LD1 SB1.LD1
Logical Node Nœud logique
LLN0 LLN0
LLND LLND
SXCBR1 SXCBR1
SCSWI1 SCSWI1
SXSWI1 SXSWI1
CVMMXU1 CVMMXU1
Data Object Objet de données
Mod Mod
Beh Beh
Health Health
Name Plt Name Plt
BE1-11 Ingénierie CEI 61850
