9424270892 Rev F 7
Modèle d'objet SCL
Le modèle d'objet SCL (Langage de configuration de poste) se compose des parties suivantes :
•
La structure principale du système (électrique)
•
Le système de communication
•
La communication au niveau de l'application
•
Chaque IED
•
Les définitions de type instanciable de nœuds logiques (LN)
•
Les relations entre les nœuds logiques instanciables et les IED qui les hébergent d'un côté, et les
pièces (de fonction) de poste extérieur de l'autre côté
La Figure 4 illustre un exemple du modèle d'objet SCL : un exemple simple d'un système SA
(Architecture de poste) utilisé pour un poste extérieur. Le poste extérieur a une tension de niveau E1 de
110 kV. Il s'agit d'un double système de barre omnibus avec deux baies de ligne =E1Q1 et =E1Q3, et un
coupleur de bus =E1Q2. Les IED sont déjà attribués à une fonctionnalité de poste extérieur (par exemple,
le contrôleur de baie
–E1Q1SB1 lorsqu'un produit est attribué à la baie =E1Q1, et son nœud logique
CSWI1 contrôle le disjoncteur =E1Q1QA1 via le nœud logique XCBR1 du IED
–E1Q1QA1B1). La Figure
4 utilise le signe
– (moins) pour indiquer les désignations liées aux produits. Le nom fonctionnel n'est pas
repris. Le sous-réseau de communication au niveau du poste est appelé W1. Il y a trois autres sous-
réseaux au niveau du processus (W2, W3 et W4).

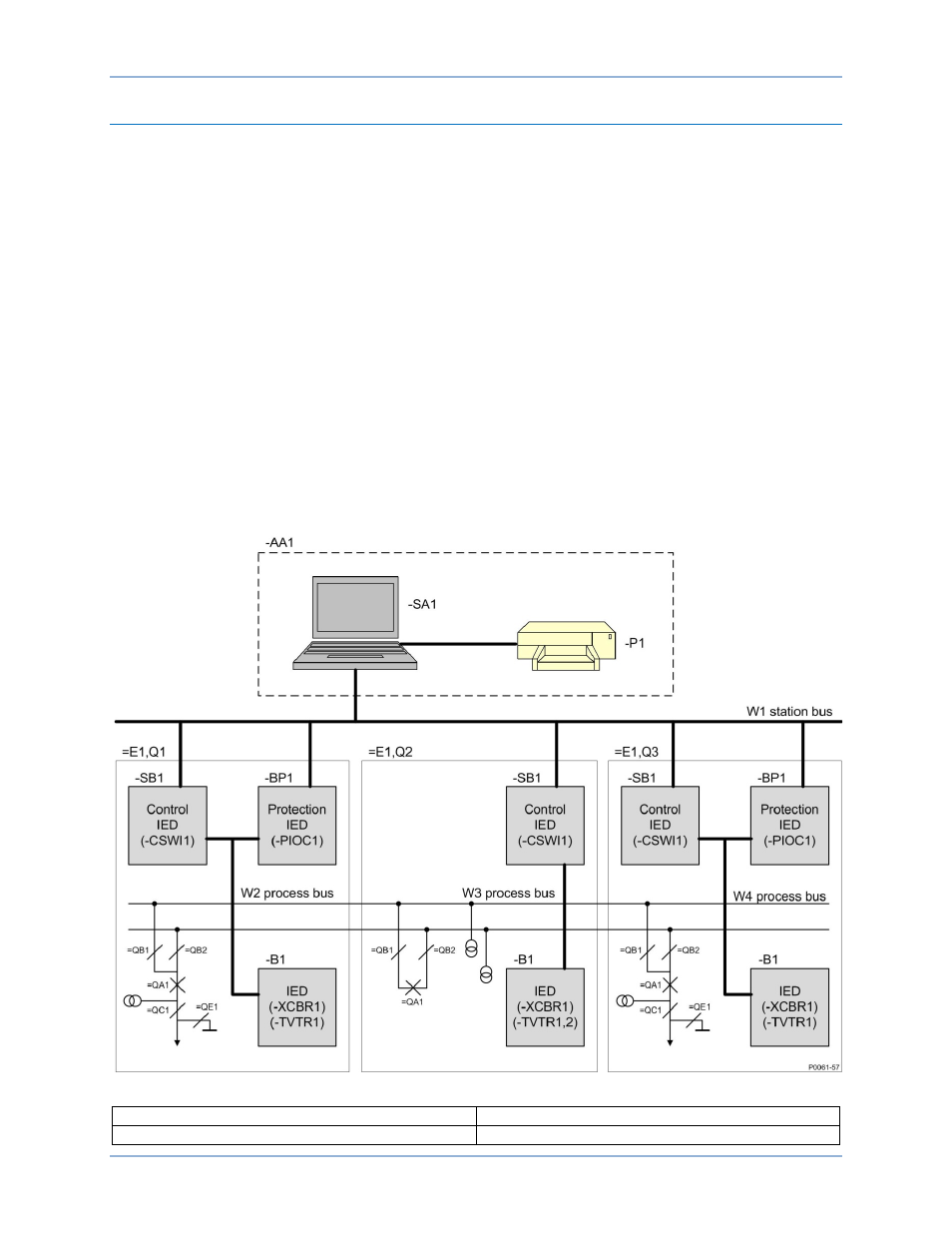

Figure 4. Exemple de configuration (de CEI 61850-6)
-AA1 -AA1
-SA1 -SA1
BE1-11 Ingénierie CEI 61850
