9424270892 Rev F 15

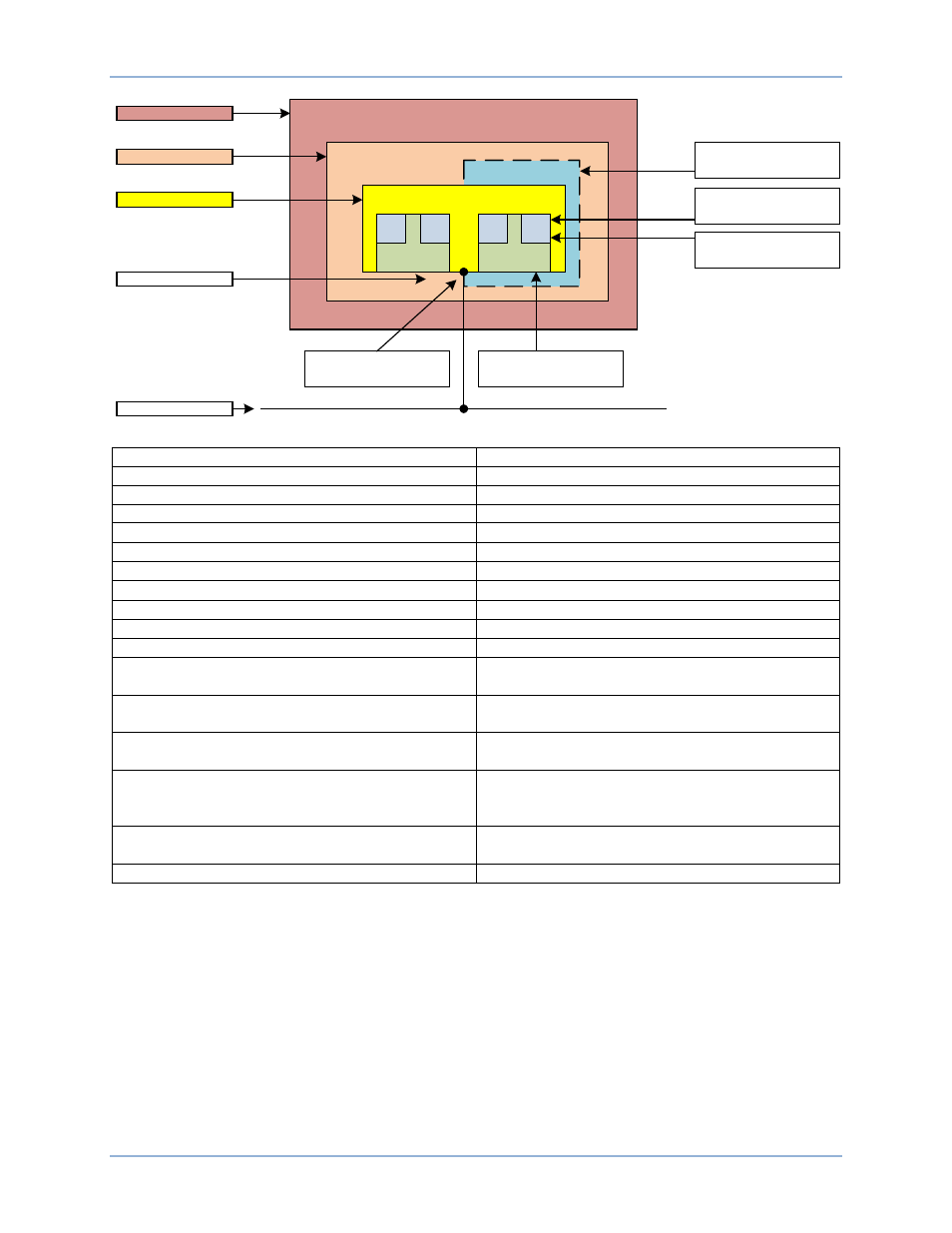

Figure 9. Noms dans différentes structures du modèle d'objet
Voltage Level Niveau de tension
Bay Baie
IED IED
Access Point Point d'accès
E1 E1
Q1 Q1
QA1 QA1
SB1 SB1
LN1 Nœud logique1
LD1 Dispositif logique1
S1 S1
In the substation structure,
this CBR is identified as =E1Q1QA1. Dans la structure de poste,
ce CBR est défini comme =E1Q1QA1.
In the substation structure,
this LN is identified as =E1Q1LD2QA1CSWI2. Dans la structure de poste,
ce LN est défini comme =E1Q1LD2QA1CSWI2.
In the IED (product) structure,
this LN is identified as -E1Q1SB1LD2CSWI2. Dans la structure (de produit) IED,
ce LN est défini comme -E1Q1SB1LD2CSWI2.
In the communication structure,
this connection is identified as W1E1Q1SB1S1. Dans la structure de communication,
cette connexion est définie comme
W1E1Q1SB1S1.
In the IED structure,
this LD is identified as -E1Q1SB1LD2. Dans la structure de l'IED,
ce LD est défini comme -E1Q1SB1LD2.
Station Bus Bus de station
Section de réseau de communication
L'organisation des IED physiques sur le réseau de communication ne dépend pas de la structure du
poste. La norme CEI 61850 définit le réseau de communication sans lien avec un média, ni un protocole
existant. La première association à un média et protocole existant est effectuée dans la section
CEI 61850-8-1 sous :
•
Ethernet en tant que média
•
Le protocole MMS (Manufacturing Message Specification) tel que défini dans les normes ISO
9506–1 et ISO 9506–2
E1
Q1
QA1
SB1
LD1 LD2
LN1 LN2 LN1 LN2
W1
Voltage Level
Bay
IED
Access Point
Station Bus
S1
In the communication
structure, this connection is
identified as W1E1Q1SB1S1.
In the IED structure, this LD
is identified as -E1Q1SB1LD2.
In the IED (product)
structure, this LN is identified
as -E1Q1SB1LD2CSWI2.
In the substation structure,
this LN is identified as
=E1Q1LD2QA1CSWI2.
In the substation structure,
this CBR is identified as
=E1Q1QA1.
P
0
0
6
1
-6
4
BE1-11 Ingénierie CEI 61850
